Este artículo proporciona instrucciones paso a paso para acceder de manera segura al SSD, RAM y batería CMOS en los sistemas Elo E-Series 3 de 15 pulgadas con procesadores Intel.

Acceder al SSD y RAM en un Elo I-Series 3 con Intel puede ser necesario para actualizar el almacenamiento, mejorar el rendimiento o reemplazar componentes fallidos. Aumentar la RAM puede mejorar el multitasking, mientras que actualizar el SSD puede expandir el almacenamiento y mejorar la capacidad de respuesta del sistema. Este procedimiento también puede ser necesario para la solución de problemas de hardware o mantenimiento. Solo debe ser realizado por personal calificado, ya que un manejo inadecuado puede dañar el dispositivo o anular la garantía.

Herramientas y Equipos Requeridos

• Destornillador de cabeza Phillips (#1 o #2)
• Herramienta de palanca de plástico
• Correa antiestática para la muñeca (recomendada)
• Superficie protectora o tapete antiestático

Precauciones de Seguridad

• Apague el dispositivo y desconéctelo de todas las fuentes de energía antes de comenzar.
• Use una correa antiestática para la muñeca para prevenir daños por descarga electrostática (ESD).
• Maneje los componentes internos con cuidado para evitar daños.

Procedimiento

1. Prepare el Dispositivo

• Coloque el E-Series 3 boca abajo sobre una superficie limpia, suave y protectora para evitar rasguños o daños.
• Si el dispositivo tiene un soporte, quítelo:

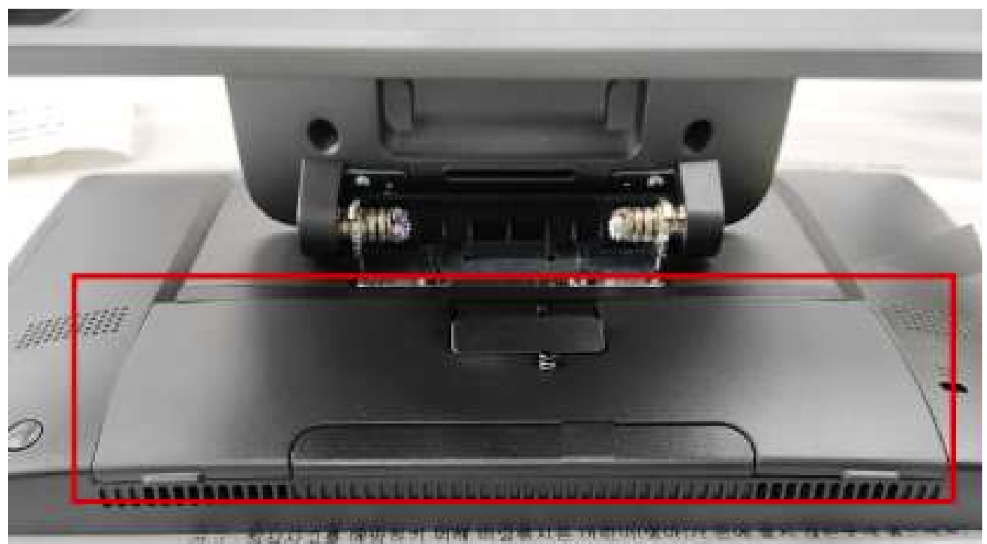

  • Retire la tapa del cable.

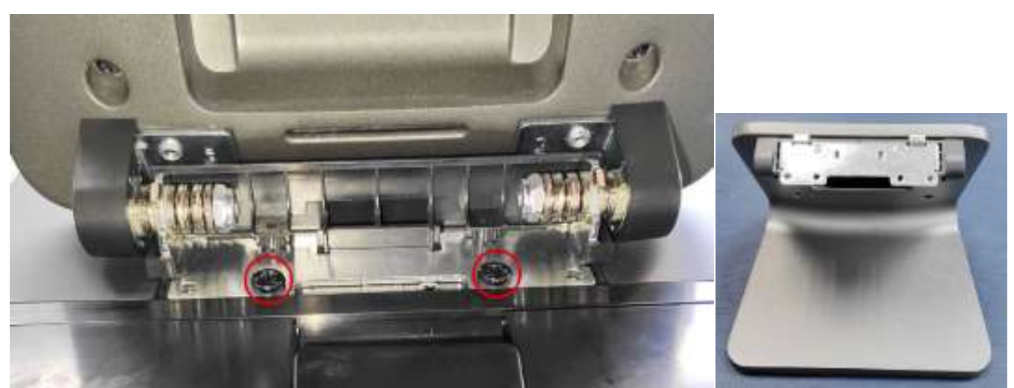

  • Retire los dos tornillos Phillips del soporte.
  • Levante el soporte de la unidad.

2. Retire el Tornillo Central y las Cubiertas de Conector de Bordes

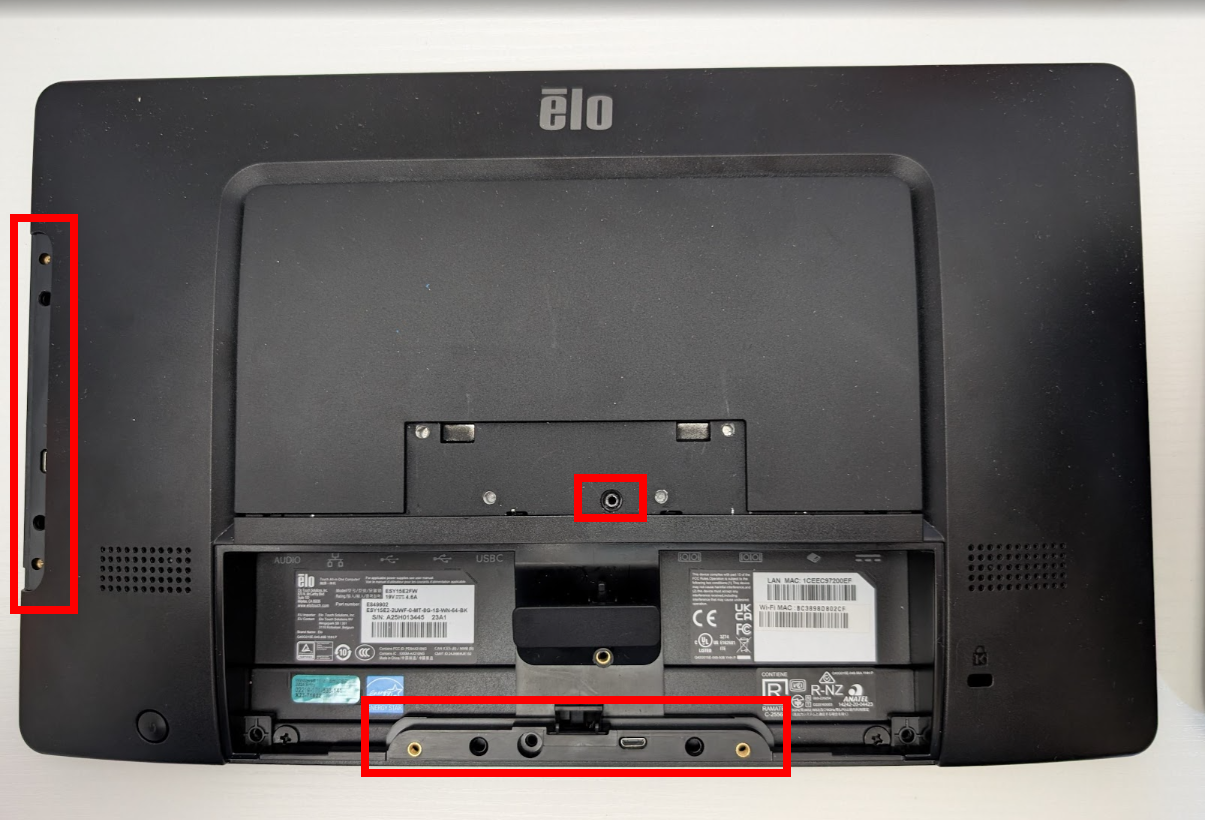

• Retire el tornillo central marcado en la foto a continuación.
• Desprenda las dos (2) cubiertas de los puertos periféricos de conexión de bordes tirando suavemente hacia afuera.

3. Retire la Tapa Trasera del Carcasa Frontal

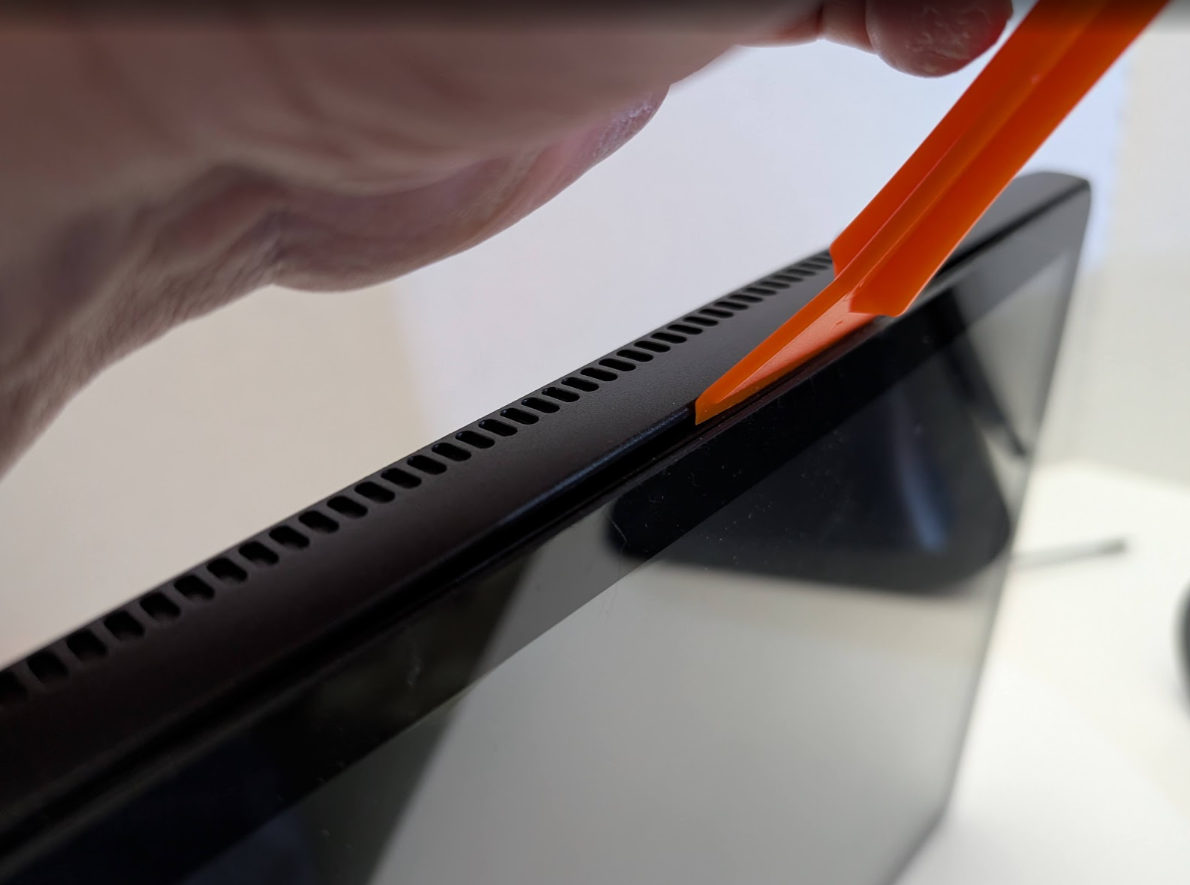

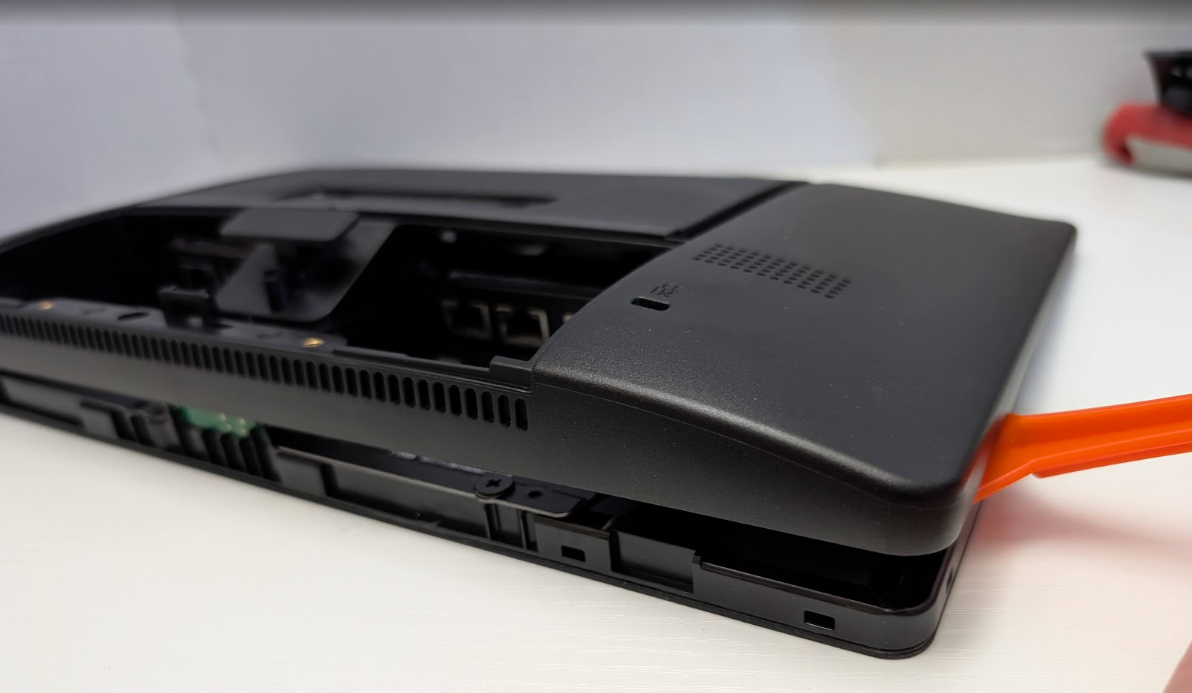

• Usando una herramienta de palanca de plástico, comience en el borde inferior de la unidad y trabaje con cuidado alrededor, levantando suavemente hacia arriba para desprender la tapa de plástico trasera del carcasa frontal.

4. Accediendo al SSD, RAM y Batería CMOS

• Coloque con cuidado la tapa trasera, teniendo cuidado de no tensar ni desconectar ningún cable interno.

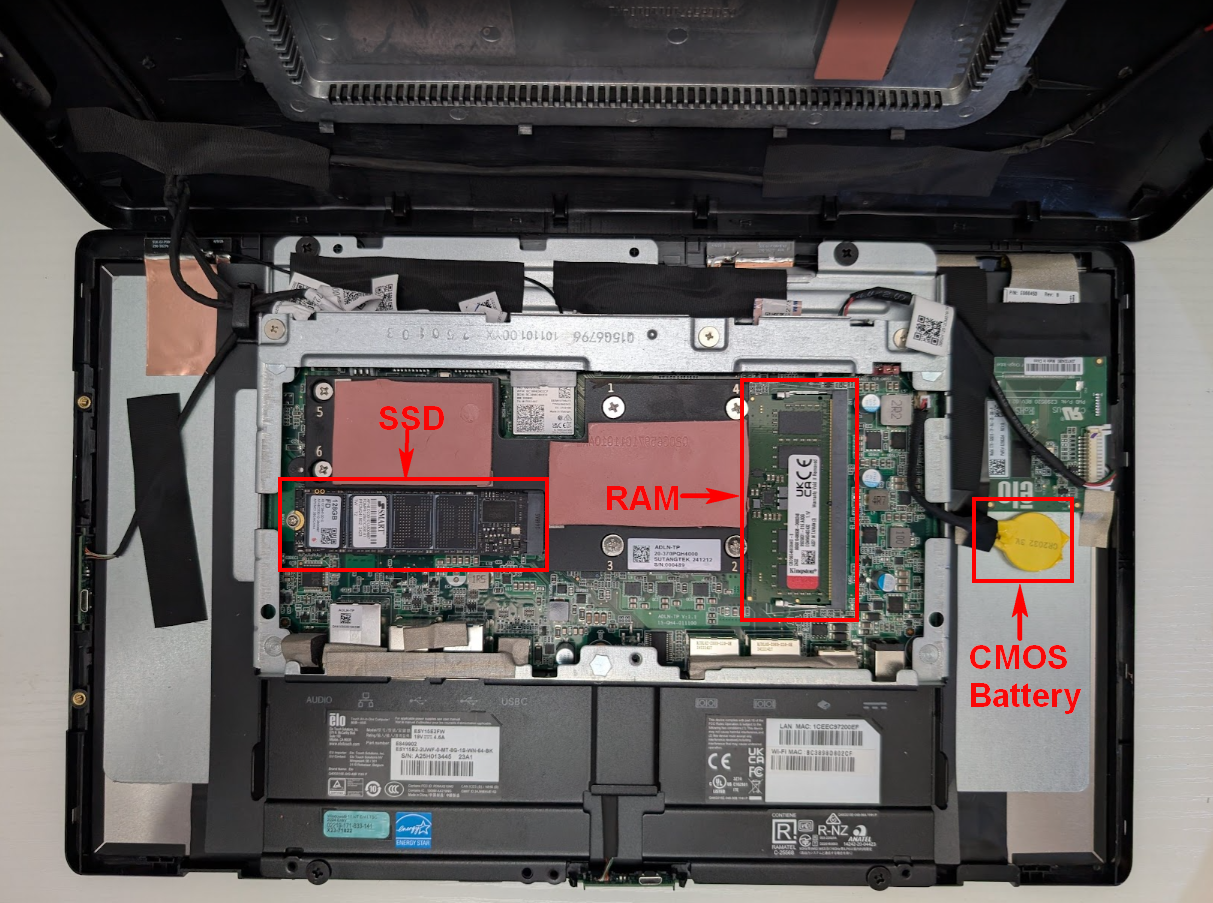

• El SSD, RAM y la batería CMOS son visibles como se muestra en la foto a continuación.

5. Vuelva a Montar la Unidad

• Vuelva a conectar todos los componentes invirtiendo los pasos anteriores, asegurándose de que todas las conexiones estén seguras y que la tapa trasera encaje firmemente en su lugar.
