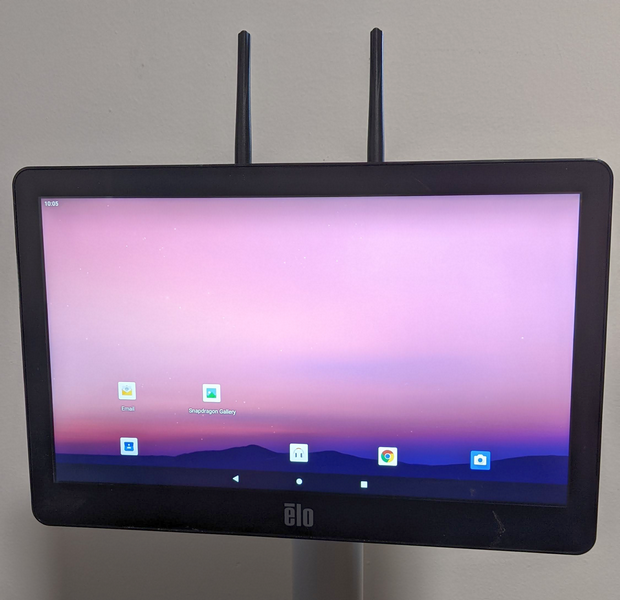

Este artículo explica que el dispositivo Backpack 4 tiene muchas posibilidades de montaje, incluyendo el montaje "sándwich" entre un monitor y un soporte

Este ejemplo utiliza el siguiente hardware:

• 1 x monitor táctil ET1302L, Negro Sin Soporte (Mundial), P/N:E683595
• 1 x modelo estándar Backpack 4.0, P/N:E393359
• 1 x Soporte de Piso para Montaje en Poste, P/N:E048069
• 4 x tornillos de máquina M4-0.7 x 35mm

Pasos

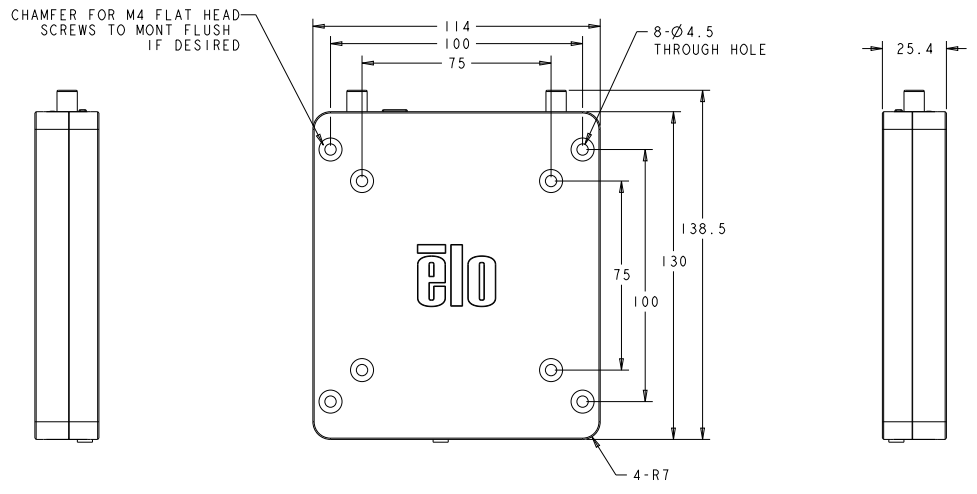

1. Elija un soporte o montaje que soporte su monitor. El Backpack 4 tiene opciones de montaje VESA de 75mm y 100mm y se puede usar con cualquier monitor que tenga uno de esos patrones de montaje VESA.

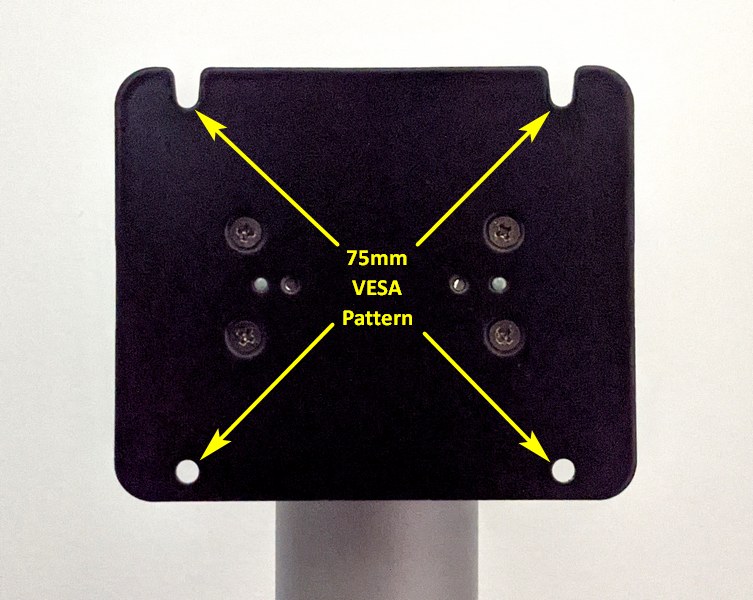

• El Soporte de Piso para Montaje en Poste de Elo tiene la opción de usar montaje VESA de 75 o 100mm. En este ejemplo utilizamos la opción de 75mm VESA.

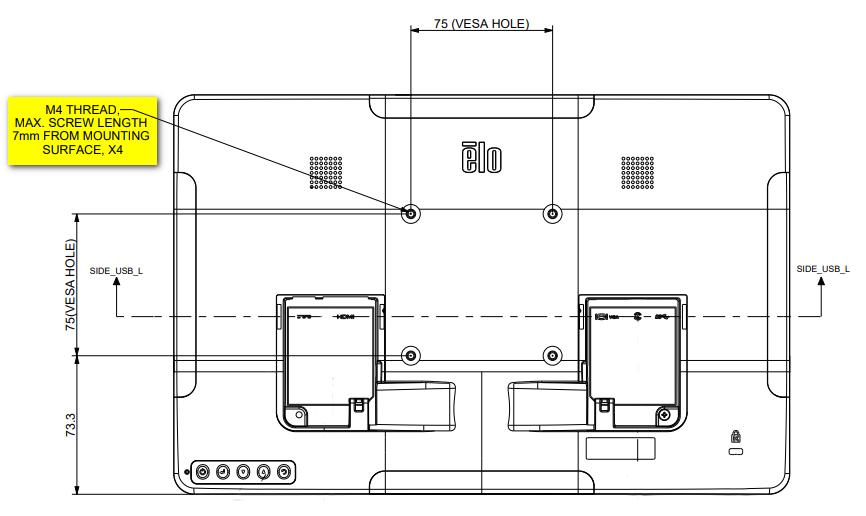

2. Asegúrese de anotar la profundidad máxima del tornillo permitida en su monitor.

• Por ejemplo, la profundidad máxima del tornillo del 1302L es de 7mm desde la superficie de la unidad. El dispositivo Backpack 4 tiene un grosor de 25.4mm y la placa de montaje VESA en el soporte de poste tiene un grosor de 2.5mm. Tenga en cuenta estas medidas al seleccionar la longitud de los tornillos que se utilizarán.

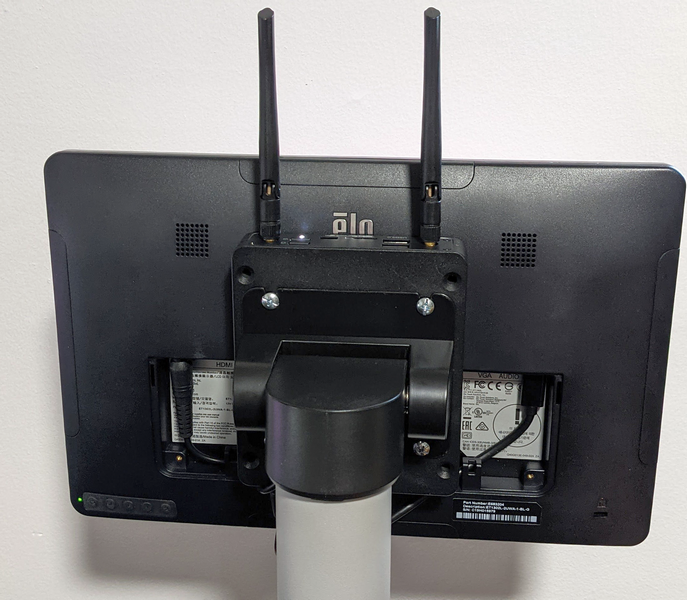

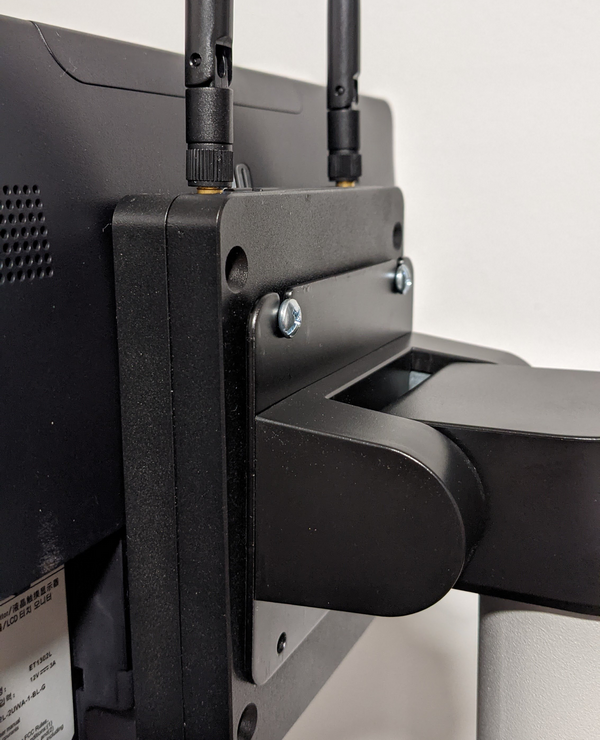

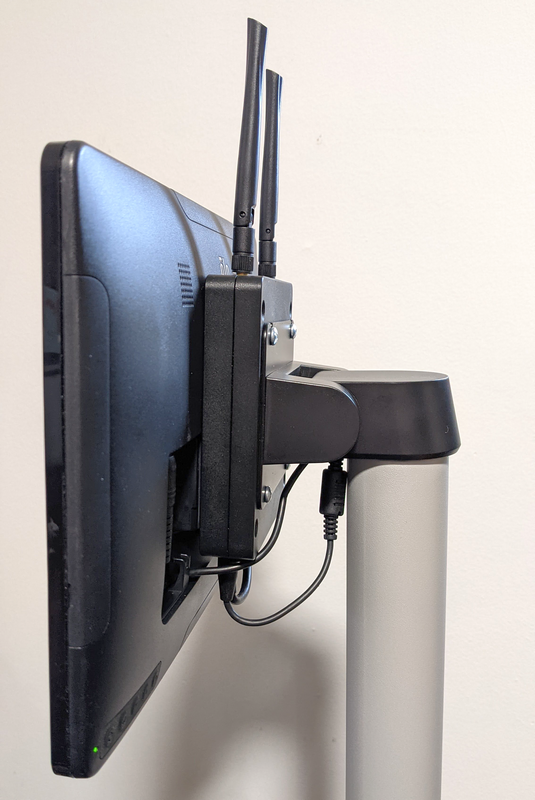

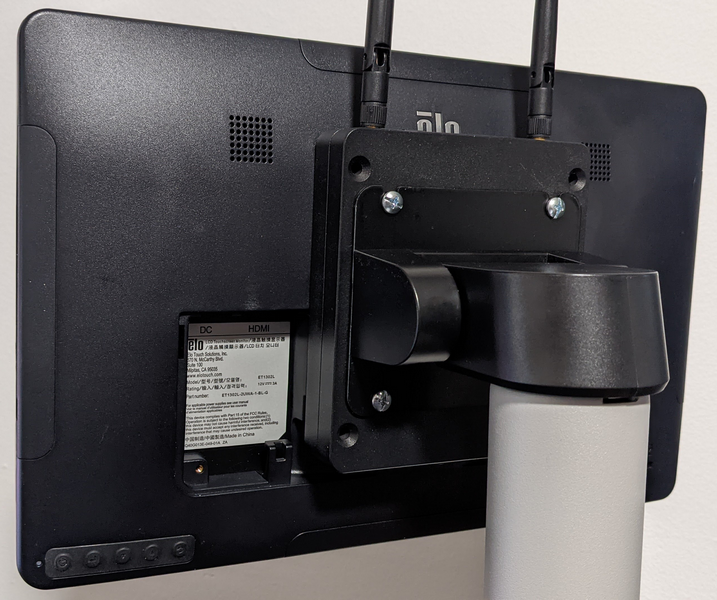

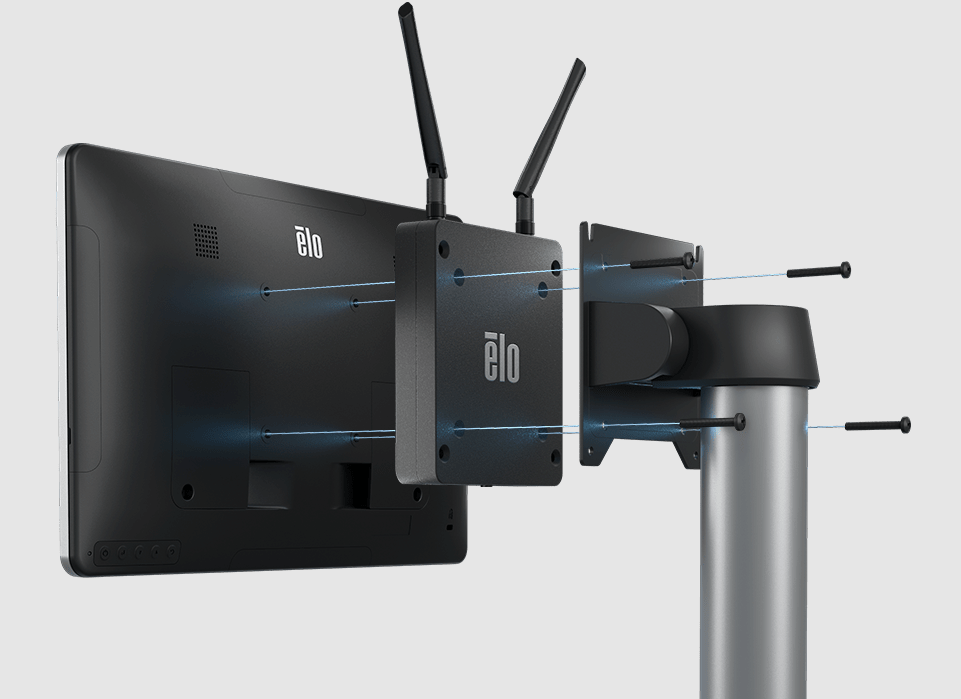

3. Coloque el dispositivo Backpack 4 entre la parte posterior del monitor y el montaje, luego inserte los tornillos a través de las tres partes (Soporte, Backpack 4 y Monitor).

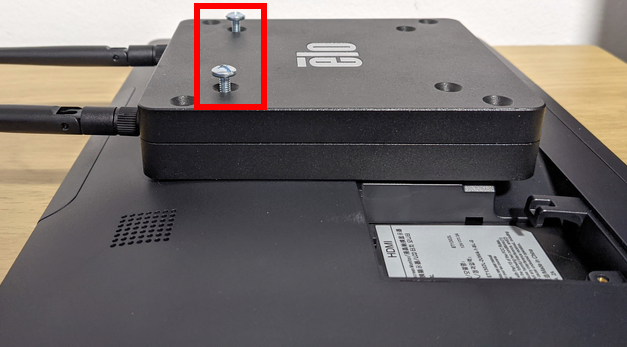

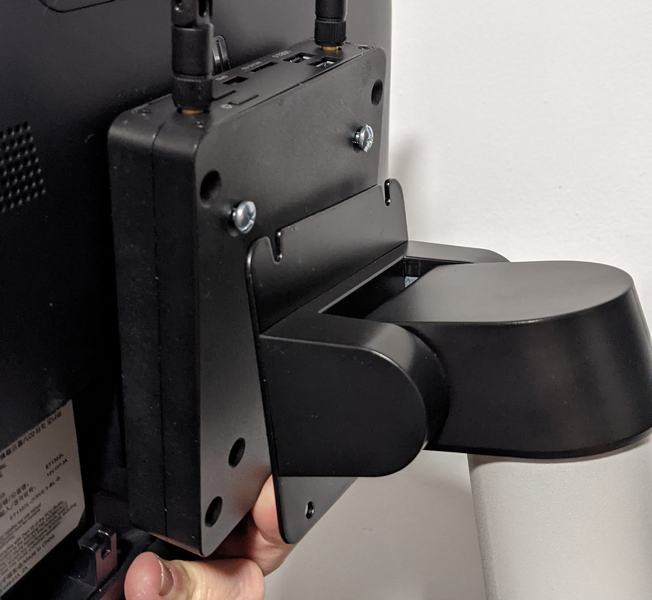

• Opcionalmente, si su montaje VESA tiene recortes para los tornillos superiores (como en nuestro ejemplo), puede iniciar los dos tornillos superiores en el Backpack y el Monitor dejando suficientes roscas para colocarse en los recortes del montaje VESA, consulte las fotos a continuación.

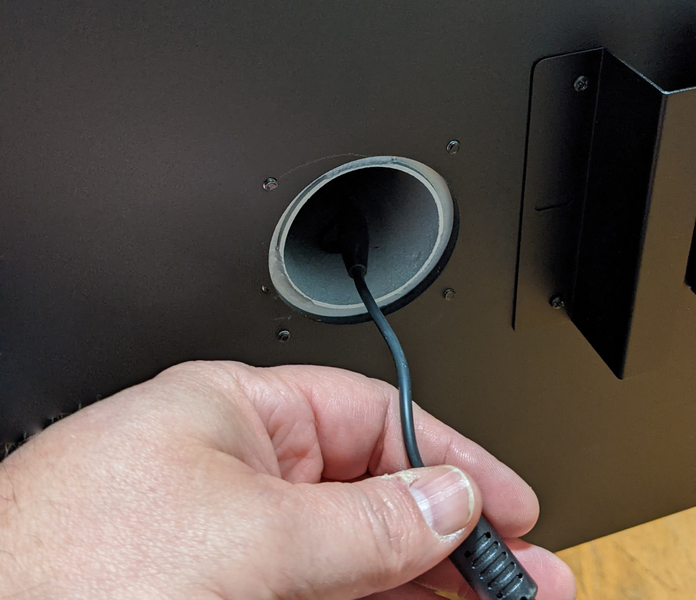

4. Pase los cables a través de la ruta de cable y realice todas las conexiones.

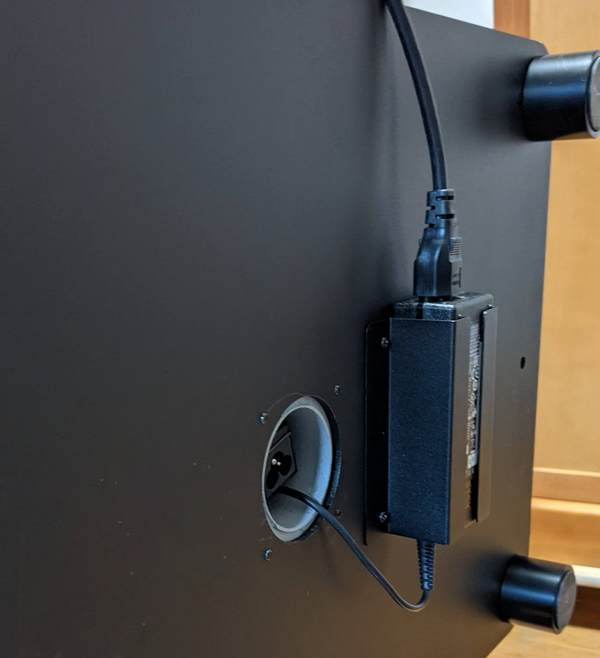

• Nota: si utiliza un soporte de poste grande (como en nuestro ejemplo), puede ser más fácil pasar los cables necesarios a través del poste antes de montar los dispositivos.
