Cómo habilitar y calibrar el modo de pantalla ampliada en el controlador multi-táctil de Windows de Elo

Público: Público / Clientes de Elo, Administradores de TI, Constructores e Integradores de Pantallas de Video

Tipo de Artículo: Guía de Configuración de Múltiples Pantallas y Calibración Táctil

Las siguientes instrucciones explican cómo configurar, mapear y calibrar las coordenadas táctiles en modo de video de pantalla ampliada (por ejemplo, pantallas de video, costura de lienzos de múltiples monitores a través de NVIDIA Surround, AMD Eyefinity o adaptadores de múltiples pantallas de Matrox) utilizando el controlador multi-táctil de Elo para Windows.

ℹ Requisito de Detección de Controlador: La opción de modo de pantalla ampliada se encuentra en la pestaña de Configuraciones Comunes del controlador de Windows de Elo. Esta opción está activa solo cuando Windows y su controlador gráfico presentan las pantallas físicas como un solo lienzo de escritorio consolidado "ampliado". Si el controlador de GPU está funcionando en modo de Escritorio Extendida estándar, esta configuración aparecerá atenuada.

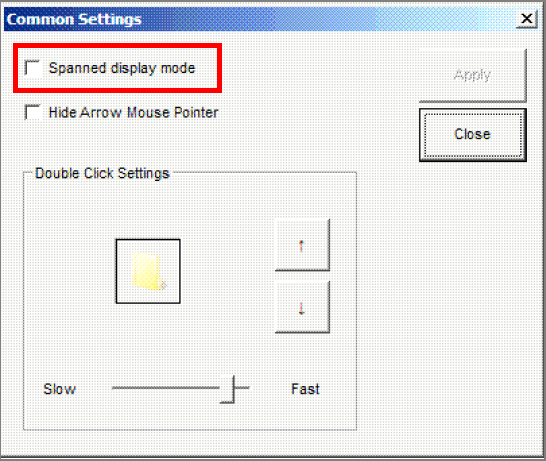

Configuración de modo de pantalla ampliada en la pestaña de Configuraciones Comunes de EloConfig

Habilitando y Calibrando el Modo Ampliado

⚠️ Requisito previo: Para calibrar con éxito las coordenadas táctiles de múltiples pantallas a lo largo de un lienzo ampliado, todos los monitores táctiles físicos conectados deben compartir la misma orientación exacta (por ejemplo, todos en Horizontal o todos en Vertical).

Abra EloConfig, navegue a la pestaña de Configuraciones Comunes y seleccione la casilla de verificación de modo de pantalla ampliada.

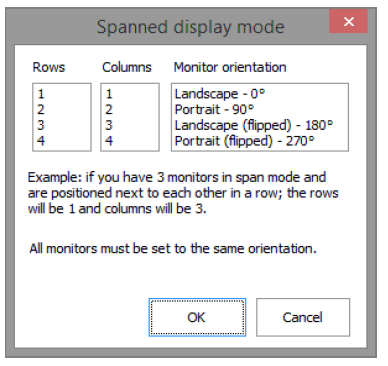

Navegue de regreso a la pestaña principal de EloConfig y haga clic en el botón Calibrar Pantallas Táctiles. Se abrirá el cuadro de diálogo de configuración de Configuración Ampliada.
Ingrese el número total de Filas, Columnas y la Orientación del Monitor correspondiente a su cuadrícula de disposición física:
Haga clic en OK y siga los objetivos de calibración en pantalla a través de cada monitor físico en la pantalla de video.

Aplicando Calibración de Controlador de 3 Puntos (EloOptions.ini)

Para asegurar que el controlador mapee correctamente las cajas de límites de coordenadas a través de resoluciones virtuales no estándar, modifique el archivo de configuración EloOptions.ini para hacer cumplir una rutina de calibración de controlador de 3 puntos directa:

[Calibration]
DriverCalibration = 1

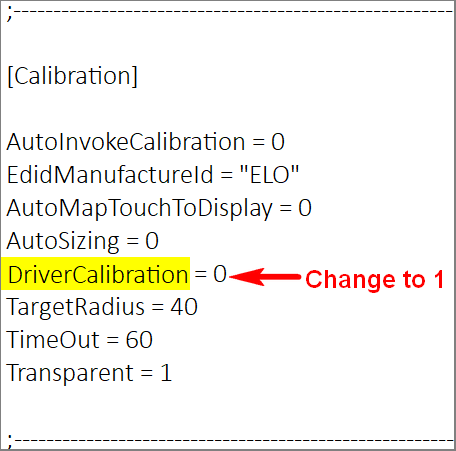

Modificando DriverCalibration en el archivo EloOptions.ini

Cómo Aplicar la Configuración

Opción A (Antes de la Instalación del Controlador): Extraiga el paquete de controladores descargado, abra EloOptions.ini desde la carpeta de extracción raíz, establezca DriverCalibration = 1, guarde el archivo, ejecute Setup.exe y calibre las pantallas.
Opción B (Después de la Instalación del Controlador): Navegue a C:\Program Files\Elo Touch Solutions\, abra EloOptions.ini, cambie DriverCalibration = 1, guarde los cambios y active la recalibración a través de EloConfig.

⚠️ Privilegios de Administrador: Al modificar EloOptions.ini dentro del directorio Program Files, inicie su editor de texto (por ejemplo, Bloc de notas) utilizando Ejecutar como administrador para permitir permisos de escritura en el archivo.
