Este artículo proporciona información sobre los métodos de montaje soportados para los monitores Elo 53-Series IDS.

• Nota: Se recomienda encarecidamente que al menos dos personas manipulen, levanten o muevan la pantalla IDS.
• Nota: No deje la pantalla IDS boca abajo por largos períodos de tiempo ya que esto causará daños permanentes al panel LCD.

Orientaciones de Montaje
Las siguientes orientaciones de montaje son compatibles: horizontal, vertical y de sobremesa.

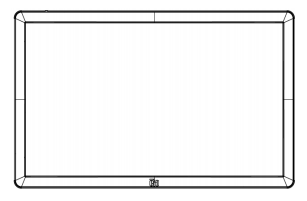

Orientación Horizontal
Al montar la pantalla IDS en orientación horizontal, asegúrese de que el logo de Elo aparezca en la misma ubicación que las imágenes a continuación.



Orientación Vertical
Al rotar la pantalla IDS a orientación vertical, asegúrese de que el logo de Elo aparezca en la misma ubicación que las imágenes a continuación. Los puertos IO estarán ubicados en la parte inferior.



De Sobremesa
Cuando la pantalla IDS se utiliza en una aplicación de sobremesa, soporte la pantalla IDS usando el patrón de montaje VESA en la parte trasera para soportar el peso de la pantalla IDS. Se puede agregar soporte adicional alrededor del borde si se desea, para mantener la planitud de la pantalla táctil.

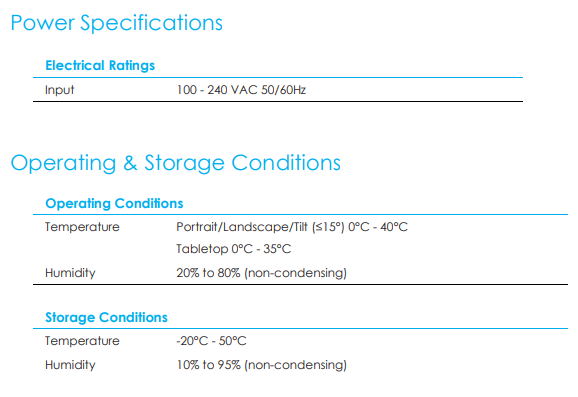

Se deben implementar métodos de enfriamiento para garantizar que la temperatura del aire debajo del monitor no exceda las especificaciones operativas. Consulte la sección de Condiciones de Operación y Almacenamiento para los requisitos del modo de sobremesa.

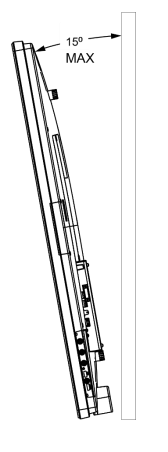

Modo Inclinado
La pantalla IDS puede soportar una inclinación de 15º.


Montaje VESA Trasero
Se proporciona un patrón de montaje de cuatro agujeros, 600x600mm y 400x400mm en la parte trasera de la pantalla IDS.
El montaje compatible con VESA FDMI está codificado

Consulte www.elotouch.com para dibujos dimensionales.

• Dibujo Dimensional 5553L
• Dibujo Dimensional 6553L

Métodos de Montaje Opcionales
Un kit de montaje de pared de bajo perfil opcional está disponible para las pantallas IDS ET6553L/ET5553L. La información detallada está disponible en el dibujo de especificación de marketing en www.elotouch.com.

Kit de Montaje de Pared de Bajo Perfil de Elo:

• P/N E282876 y Dibujo MS602094 para IDS ET6553L
• P/N E727774 y Dibujo MS602320 para IDS ET5553L

Consulte la guía del usuario de montaje en pared para información detallada sobre la instalación.

Montaje de altavoz de audio en orientación vertical (opcional)

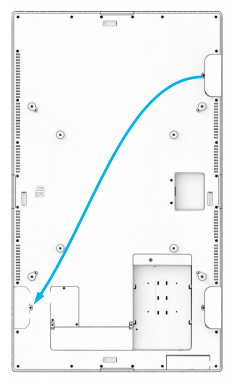

Cuando la pantalla IDS se monta en modo vertical, reubique el altavoz en la parte superior derecha al lado inferior izquierdo para mejorar el rendimiento estereofónico natural.

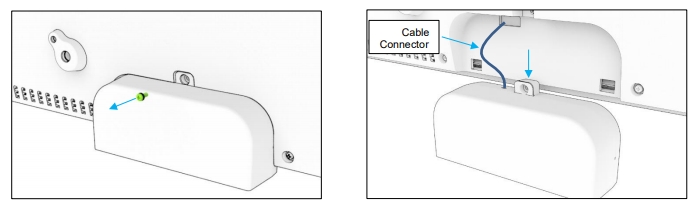

1. Retire el tornillo de montaje del altavoz y deslice el altavoz hacia abajo para desconectar los ganchos de montaje. Tire del altavoz hacia abajo lo suficiente como para exponer el conector del cable y desconecte el conector.

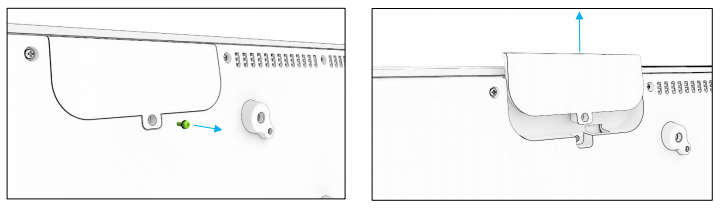

2. Retire el tornillo de montaje de la tapa de montaje en la parte superior derecha de la pantalla IDS y deslice la tapa hacia abajo para desconectar los ganchos de montaje.

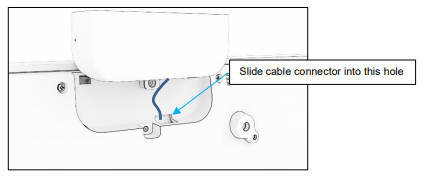

3. Instale el altavoz en la nueva ubicación conectando el conector del cable del altavoz. Luego, inserte el cable y el conector a través del agujero y deslice el altavoz hacia abajo desde la parte superior para que ambos ganchos se enganchen en las ranuras de la tapa trasera. Vuelva a instalar el tornillo de montaje.



4. Instale la tapa retirada en el paso 2 en la ubicación anterior del altavoz deslizándola para que los ganchos se enganchen en las ranuras de la tapa trasera y luego instale el tornillo de montaje.

La información de montaje anterior también se encuentra en las páginas 12-17 del Manual del Usuario 5553L/6553L.
