Este artículo proporciona directrices e instrucciones sobre cómo montar un Monitor Elo Open Frame

Los monitores Open Frame son monitores táctiles sin marco. Kits de marco opcionales están disponibles para la compra para la mayoría de los Monitores Open Frame de Elo.

A continuación se presentan directrices que describen cómo instalar estos monitores utilizando las diferentes opciones de montaje.

Montaje trasero
Consulte el dibujo dimensional para obtener detalles del recorte; descargue el dibujo en formato PDF de la sección de Documentación de los Monitores Open Frame.

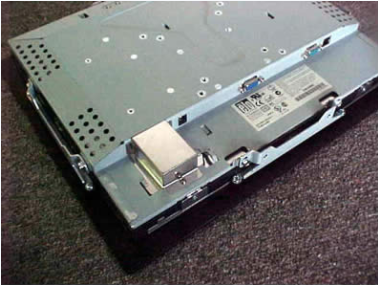

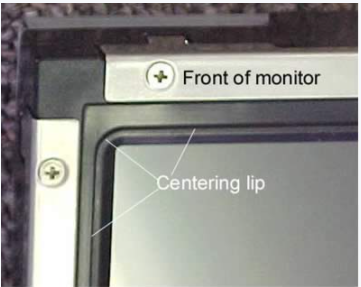

Los monitores base están diseñados para montarse desde la parte trasera y asegurarse mediante soportes angulares con ranuras y pequeñas pestañas de montaje. Un labio de centrado ligeramente elevado está destinado a encajar en el recorte de la placa frontal. Tenga en cuenta que las esquinas del labio de centrado son redondeadas. El radio para cada monitor se indica en las dimensiones del recorte, que están incluidas en el dibujo dimensional.

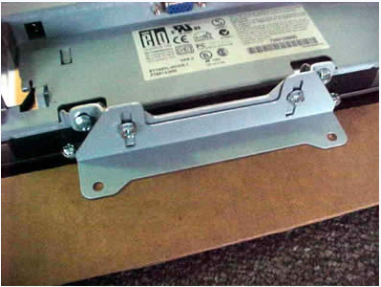

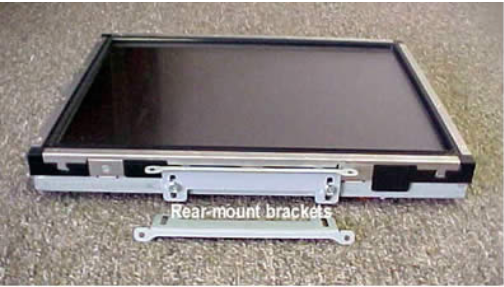

Los soportes de montaje tienen ranuras para permitir el ajuste del grosor de la placa frontal. Los soportes mostrados están destinados únicamente para aplicaciones de montaje trasero. Pueden ser montados en la parte superior e inferior o en ambos lados del monitor. Los agujeros en los soportes luego se conectan a la superficie trasera de la placa frontal. Para placas frontales de metal, se deben usar studs a presión instalados profesionalmente en la parte trasera de la placa para una instalación limpia (sin sujetadores expuestos). Para placas frontales de madera, se pueden instalar tornillos de madera cortos desde la parte trasera.

Montaje frontal.
Están disponibles marcos de montaje frontal opcionales; consulte la sección de Accesorios en las páginas web del Monitor Open Frame para los números de parte.



Consulte el dibujo dimensional para obtener detalles del recorte y montaje; descargue el dibujo en formato PDF de la sección de Documentación en las páginas web del Monitor Open Frame.

El marco de montaje frontal viene con soportes precolocados en la parte superior, inferior y en cada lado.



Los soportes tienen pestañas que se inclinan hacia adentro para conectarse al monitor.



El monitor se coloca sobre el marco y los cuatro soportes se fijan al monitor con los tornillos incluidos. El marco de montaje frontal opcional añade aproximadamente 3/8" alrededor (aproximadamente) para soportar el montaje desde la parte frontal de la placa frontal del recinto.

Ahora el monitor se ajusta en el recorte de la placa frontal, desde el frente.

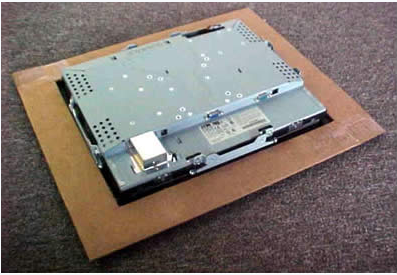

La imagen de arriba muestra una vista trasera usando un trozo de cartón para simular la placa frontal del recinto. Tenga en cuenta que las dimensiones de recorte especificadas permiten suficiente espacio para que tanto el monitor como los soportes de montaje de labio frontal desplazado pasen a través.

NOTA: Los soportes de montaje trasero que se muestran en la sección de montaje trasero no se utilizan. Los soportes especiales de montaje frontal están incluidos en el kit de marco de montaje frontal.

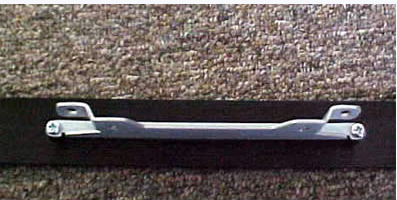

Los soportes especiales de montaje frontal se conectan a los agujeros roscados en los soportes de montaje del marco; estos soportes luego empujan contra la parte trasera de la placa frontal y los tornillos se ajustan en los agujeros ranurados.

NOTA: Los agujeros que aseguran los soportes a la placa frontal están fuera de las dimensiones del marco frontal (el marco frontal no cubriría las cabezas de los tornillos si se usaran tornillos pasantes). Por esta razón, se deben usar studs a presión instalados profesionalmente en la parte trasera de la placa para una instalación limpia (sin sujetadores expuestos) cuando se usan placas frontales de metal. Para placas frontales de madera, se pueden instalar tornillos de madera cortos desde la parte trasera.
