Este artículo explica cómo agregar un CFD (Pantalla Frontal del Cliente) a la parte posterior de un Elo I-Series 3.0 con dispositivo Intel

El sistema en el que se está demostrando es el Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Pasos para agregar un CFD a un Elo I-Series 3.0 con dispositivo Intel

1. Coloque el dispositivo I-Series con la pantalla hacia abajo sobre una superficie protectora.



2. Retire los dos tornillos Phillips



3. Deslice la cubierta plástica trasera hacia afuera




4. Deslice la Cubierta Trasera del CFD incluida en la parte posterior de la unidad y sustituya los dos Tornillos Phillips

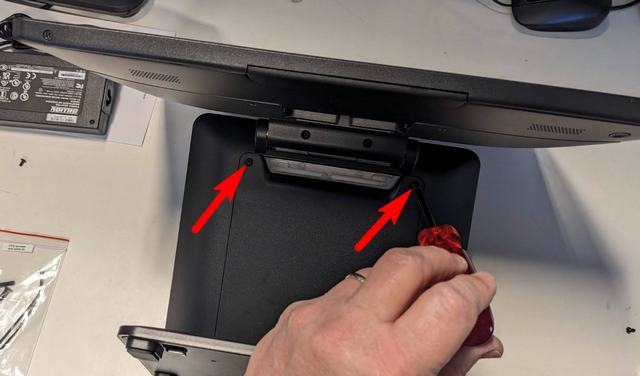

5. Retire los dos tornillos Phillips de la puerta frontal del soporte

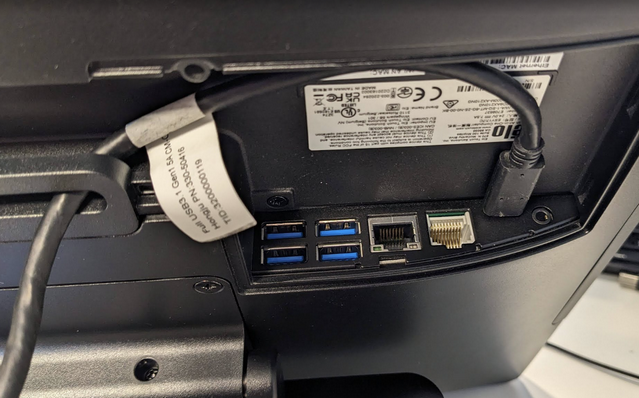

6. Haga pasar el cable USB-C del CFD a través del orificio de enrutamiento de cables y conéctelo a puerto USB-C en el AIO

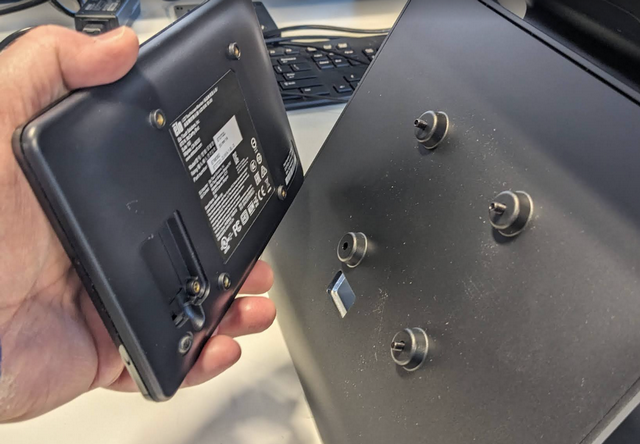

7. Use los tornillos incluidos para fijar el CFD a la parte trasera de la unidad a través de los orificios de montaje preperforados






Los siguientes detalles se pueden encontrar en el Manual del Usuario del producto.
