Este artículo proporciona instrucciones paso a paso para acceder de manera segura al SSD y la RAM en el Elo I-Series 3 de 15 pulgadas con sistemas Intel

Acceder al SSD y la RAM en un Elo I-Series 3 con Intel puede ser necesario para actualizar el almacenamiento, mejorar el rendimiento o reemplazar componentes fallidos. Aumentar la RAM puede mejorar el multitasking, mientras que actualizar el SSD puede ampliar el almacenamiento y mejorar la capacidad de respuesta del sistema. Este procedimiento también puede ser necesario para la solución de problemas de hardware o mantenimiento. Debe ser realizado solo por personal cualificado, ya que un manejo inadecuado puede dañar el dispositivo o anular la garantía.

Herramientas y Equipos Requeridos

• Destornillador Phillips (#1 o #2)
• Correa antiestrés (recomendada)
• Superficie protectora o alfombrilla antiestrés

Precauciones de Seguridad

• Apague el dispositivo y desconéctelo de todas las fuentes de energía antes de comenzar.
• Use una correa antiestrés para prevenir daños por descarga electrostática (ESD).
• Maneje los componentes internos con cuidado para evitar daños.

Procedimiento

1. Prepare el Dispositivo

• Coloque el I-Series 3 boca abajo sobre una superficie limpia, suave y protectora para evitar rasguños o daños.

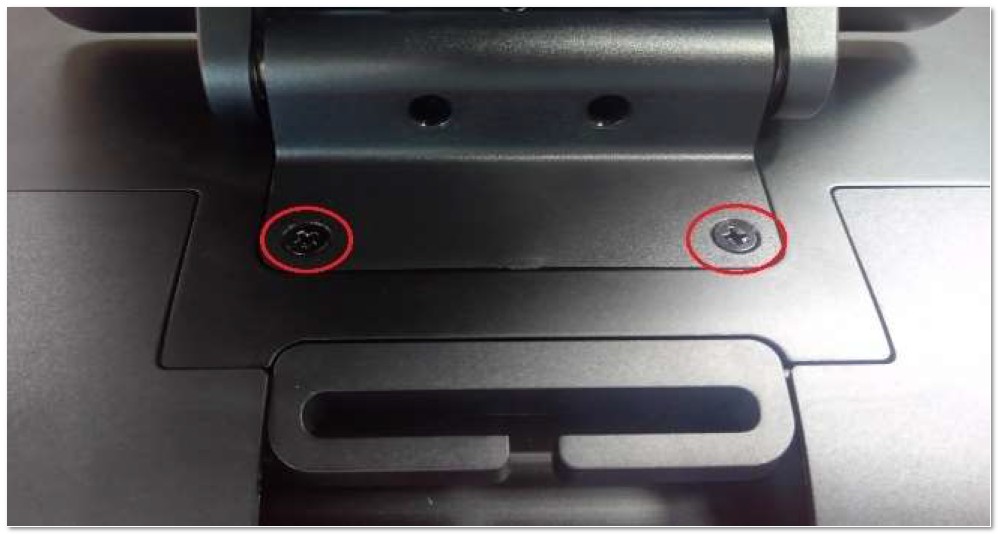

• Si el dispositivo tiene un soporte, retírelo desatornillando los tornillos y levántelo de la unidad.

2. Retire las Cubiertas Externas

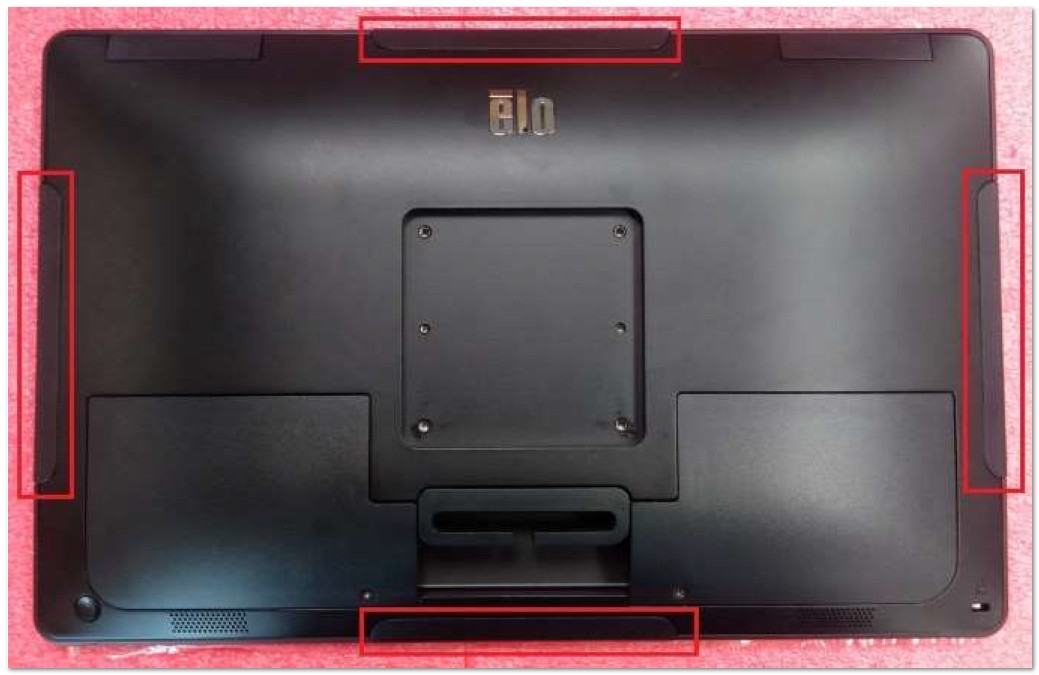

• Desprenda las cuatro (4) cubiertas de los puertos periféricos laterales tirando suavemente hacia afuera.

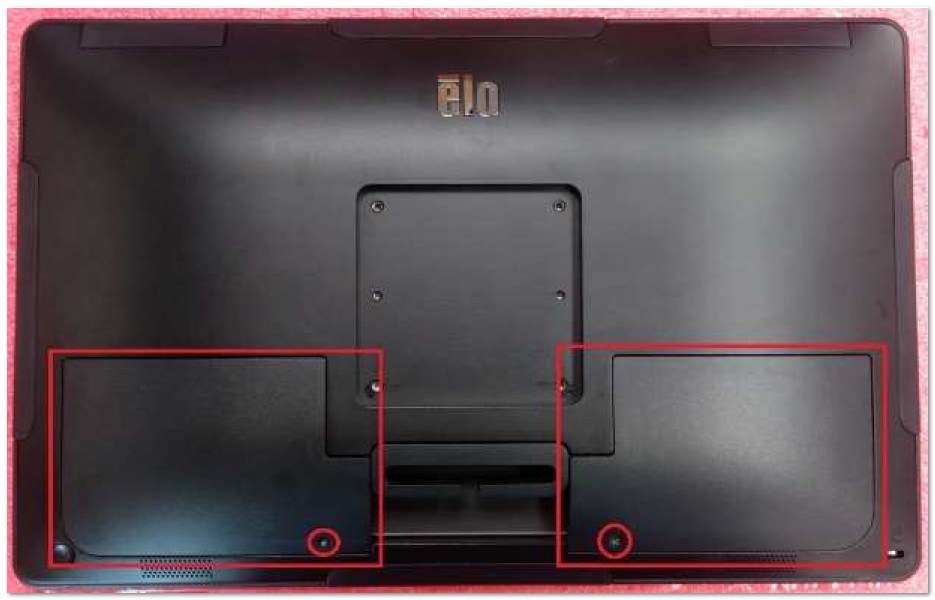

• Retire las dos (2) cubiertas de cable levantándolas cuidadosamente del dispositivo.

3. Retire los Tornillos de la Cubierta Trasera

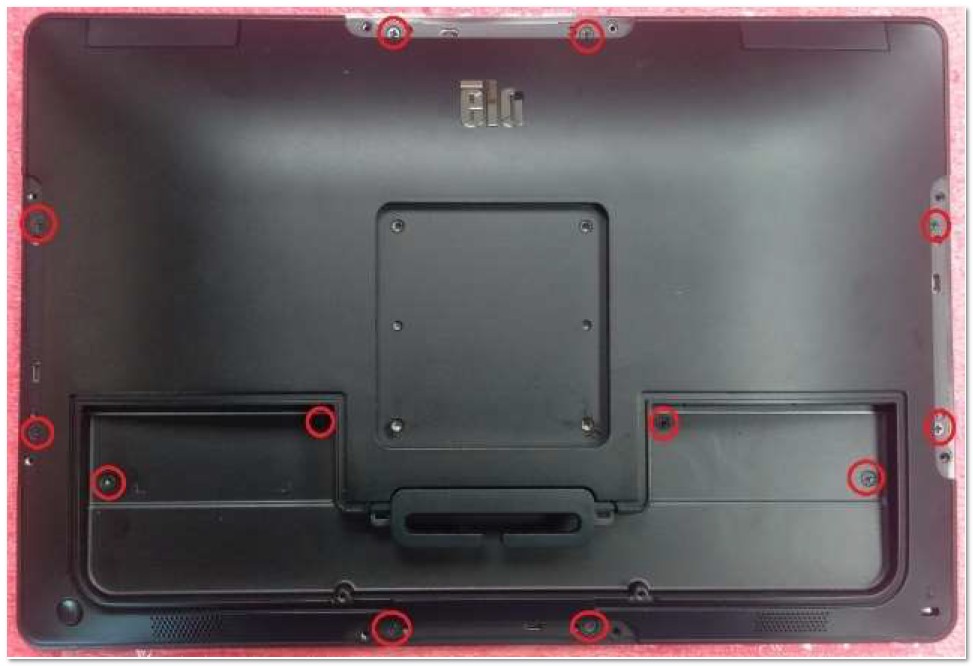

• Utilice un destornillador Phillips para quitar los doce (12) tornillos de la cubierta trasera.

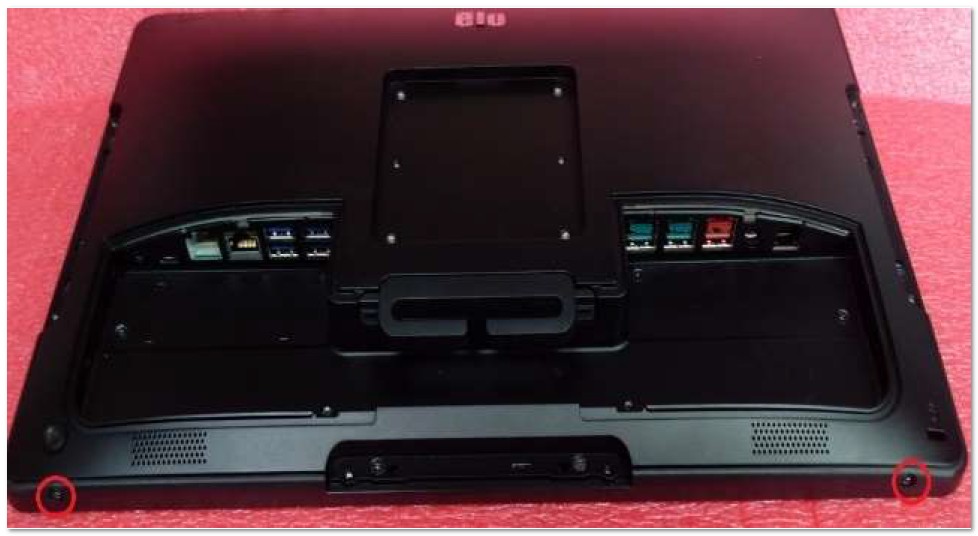

• Localice y retire los dos (2) tornillos adicionales en la parte inferior de la unidad.

4. Desprenda la Cubierta Trasera

• Levante cuidadosamente la cubierta trasera comenzando desde el borde inferior y moviéndose gradualmente hacia arriba.
• Cuando la cubierta alcance aproximadamente un ángulo de 45 grados, suelte suavemente el gancho que asegura el borde frontal.
• Continúe levantando la cubierta hasta que esté vertical.

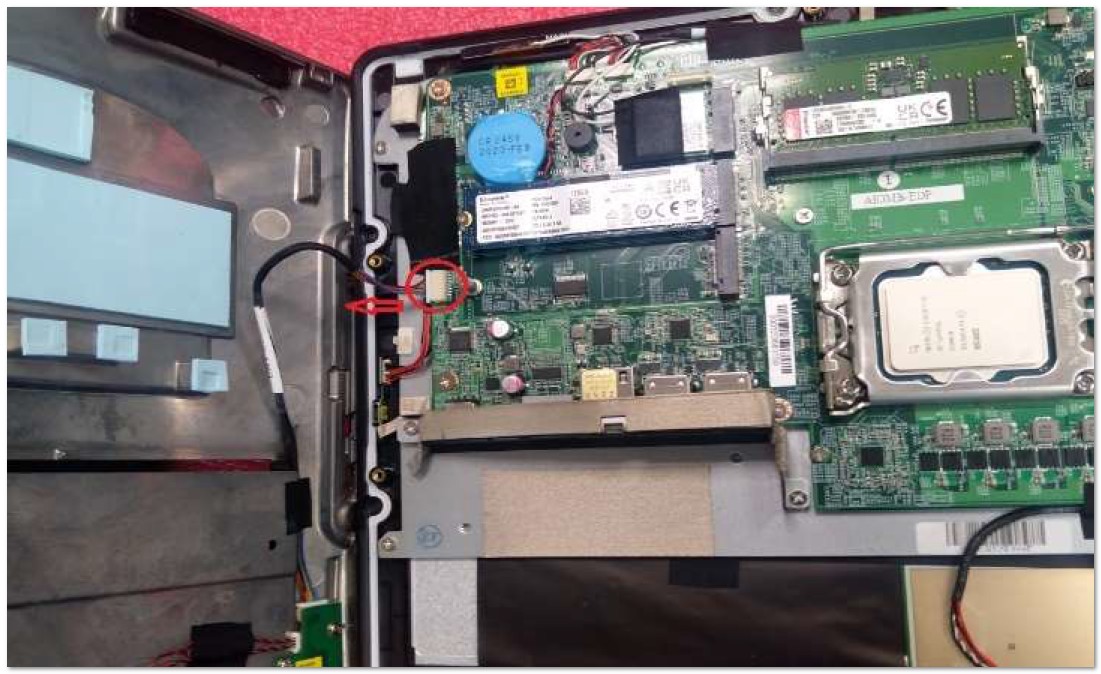

• Desconecte el cable que conecta la cubierta trasera a la placa madre desconectándolo cuidadosamente.

• Retire completamente la cubierta trasera y colóquela a un lado.

Post-Procedimiento

• El SSD y la RAM ahora son accesibles para su reemplazo o actualización.

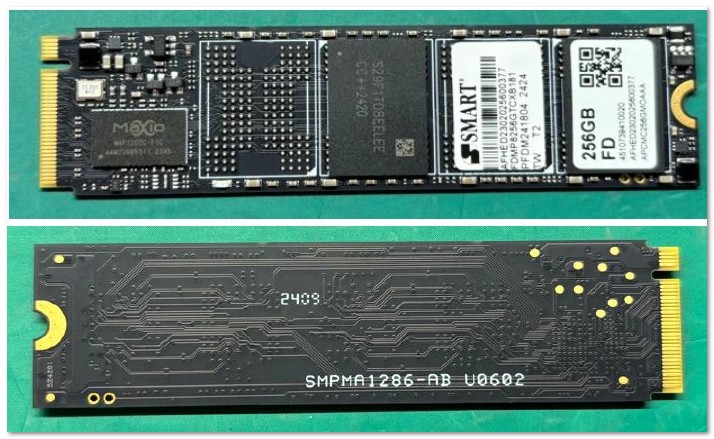

  • El SSD en el I-Series 3.0 con sistemas Intel usa M.2 PCIe (NVMe) como factor de forma

•

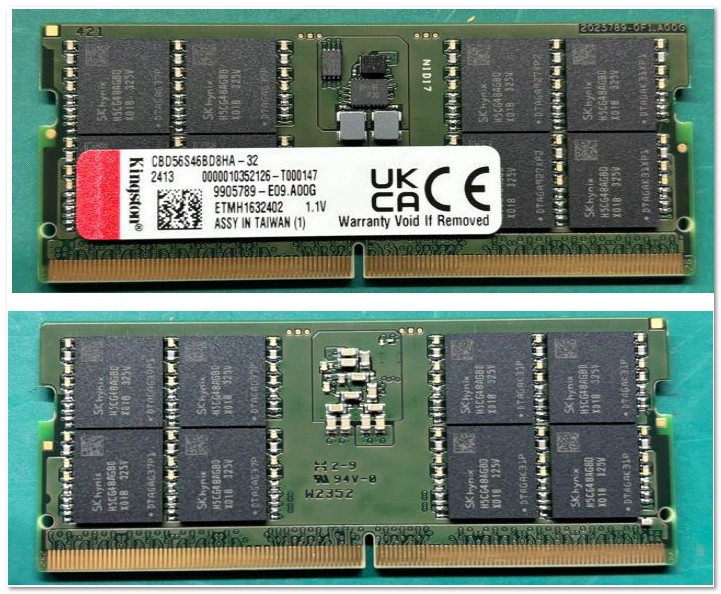

  • La RAM en el I-Series 3.0 con sistemas Intel usa 5600MHz DDR5 SO-DIMM como factor de forma.

• Al volver a ensamblar, asegúrese de que todos los cables estén reconectados correctamente y que los tornillos estén bien ajustados.
• Verifique que el sello de clasificación IP esté intacto para mantener la protección contra el polvo y la humedad.

Notas y Advertencias

• Cuidado con la Clasificación IP: Un reensamblaje inadecuado puede comprometer la clasificación IP. Asegúrese de que la cubierta trasera esté correctamente alineada y fijada de forma segura.
• Riesgo de Daños: Evite aplicar fuerza excesiva al quitar las cubiertas y desconectar los cables para prevenir daños en los conectores o la placa madre.
