Uso de un Elo ECMG4 como Módulo de Computadora Autónomo

Este artículo explica cómo operar un Elo ECMG4 independientemente de un display IDS. Esto permite conectar el ECMG4 a cualquier monitor con una entrada HDMI para pruebas, preparación o aprovisionamiento.

Hardware Requerido

• Módulo de Computadora Elo ECMG4: https://www.elotouch.com/accessories-ecmg4.html
• Monitor equipado con HDMI (ejemplo utilizado en esta guía: Elo 1099L Outdoor Open Frame Monitor )
• Cable Adaptador C14 de 0.35M para Módulos de Computadora Elo – Elo P/N: E766781
• Cable de Poder C13 de Norteamérica de 1.8m (6-pies) – Elo P/N: E593865
  • Alternativamente, puedes usar un cable de poder C13 de un tercero como este de Tripp Lite .
• Ejemplo de cable HDMI aquí.
• Cable USB de toque (requerido solo al conectarse a un monitor táctil) ejemplo aquí.
• Regleta de enchufes con interruptor – Elo P/N: E765397
  • Alternativamente, puedes usar una regleta de un tercero con un interruptor como esta de Tripp Lite .

Pasos de Conexión

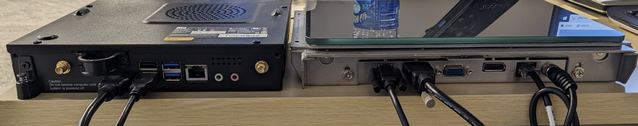

1. Conecta el cable HDMI entre el monitor y el ECMG4. Si usas un monitor táctil, también conecta el cable USB de toque.

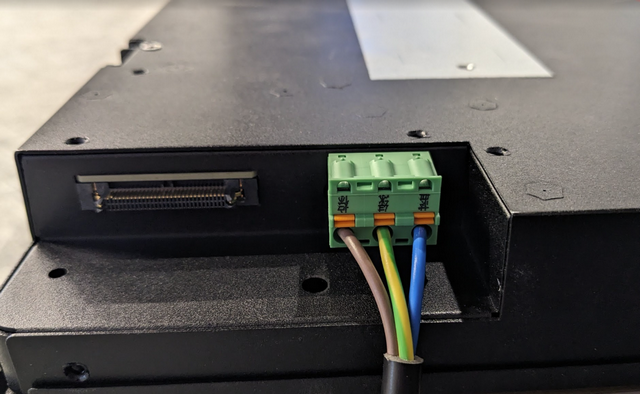

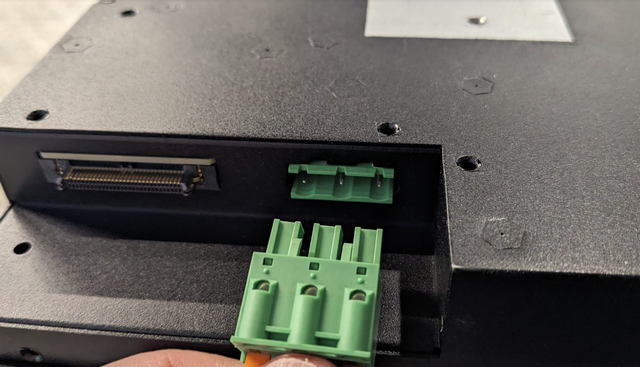

2. Conecta el Cable Adaptador C14 de 0.35M al módulo de computadora ECMG4.

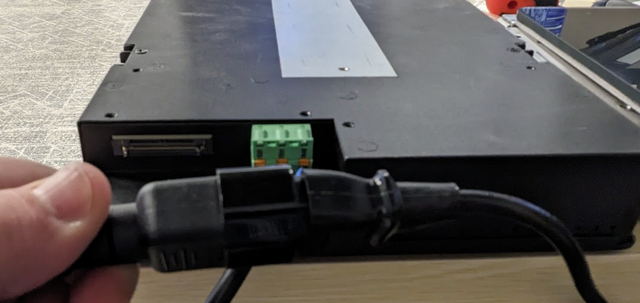

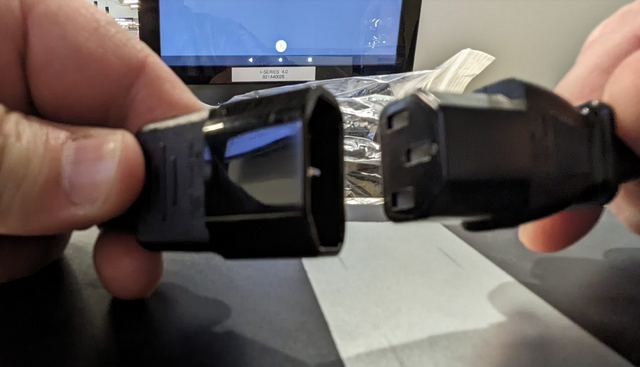

3. Conecta el cable de poder C13 a la conexión C14 en el cable adaptador.




4. Aplica energía conectando el cable de poder C13 a una regleta de energía con interruptor o a un enchufe con interruptor.

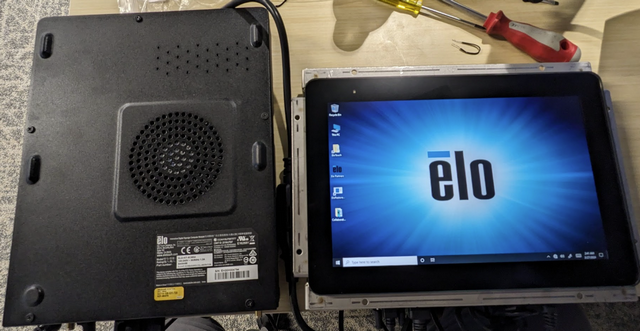

5. Verifica que la salida de video aparezca en el monitor y que el sistema comience su arranque.



Cambiar Configuraciones de Energía en el BIOS

Para asegurar que el ECMG4 se encienda automáticamente cuando se aplique energía CA, cambia la configuración del BIOS a continuación.

1. Ingresa al BIOS del sistema presionando la tecla DEL en un teclado conectado durante el arranque.

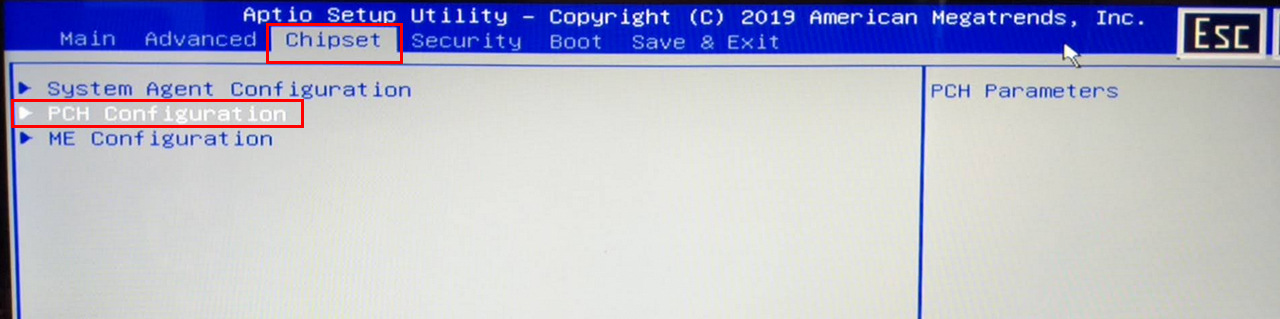

2. Navega a Chipset, luego a Configuración del Chipset PCH.

   Configuración del Chipset PCH" width="1280" height="319" /

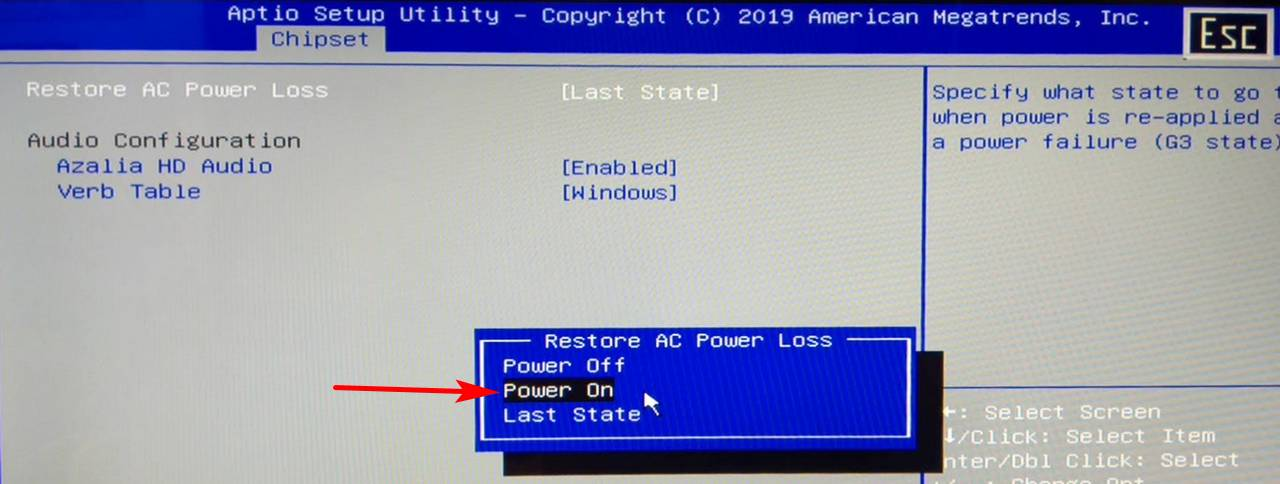

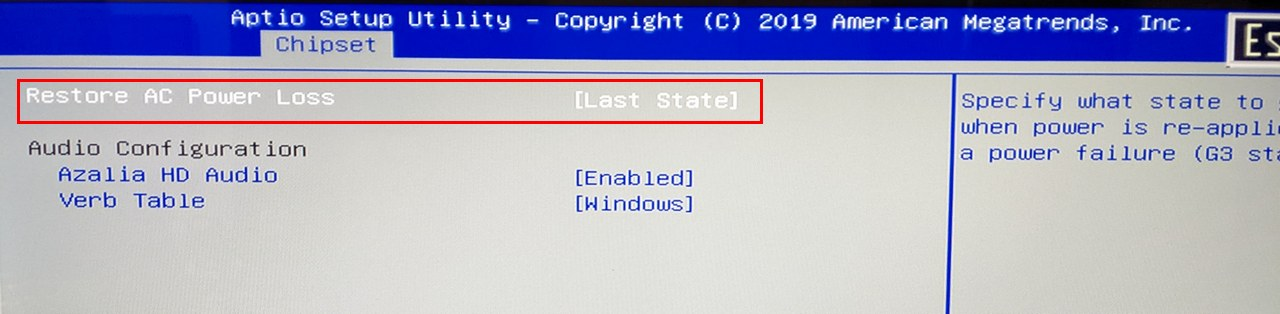

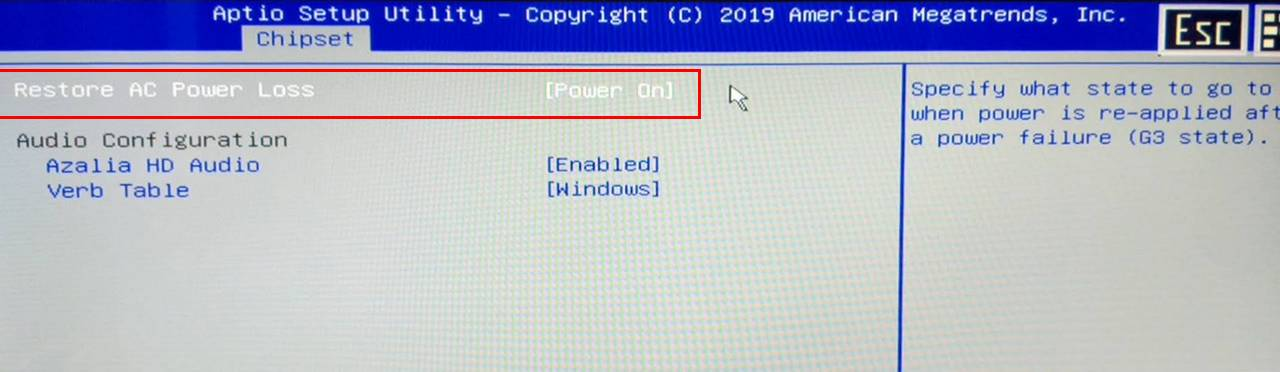

3. Ubica Restaurar Pérdida de Energía de CA. Por defecto, esto está configurado en Último Estado. Cambia a Encender.

   Requerido: Configura Restaurar Pérdida de Energía de CA en Encender para que el ECMG4 arranque automáticamente cada vez que se aplique energía.






4. Guarda los cambios y sal del BIOS. El ECMG4 ahora debería encenderse automáticamente cuando se aplique energía CA.
