• E384627 - Escáner de Código de Barras 2D Elo Edge Connect (4720) Negro
• E454122 - Escáner de Código de Barras 2D Elo Edge Connect (4720) Blanco
• E245047 - Escáner de Código de Barras 2D Elo Edge Connect (4107) Negro
• E454318 - Escáner de Código de Barras 2D Elo Edge Connect (4107) Blanco

Ventajas del SE4720

✅ Rango de escaneo extendido - Hasta 30" (76.2 cm)
✅ Ángulo de visión horizontal más amplio - 48°
✅ Mejor para aplicaciones de escaneo a larga distancia

Ventajas del SE4107

✅ Diseño más compacto - 31% más delgado (1.05" vs 1.40")
✅ Peso más ligero - 31% más ligero (0.049 lbs vs 0.071 lbs)
✅ Mayor resolución - 1280 x 960
✅ Ángulo de visión vertical más amplio - 33.5°
✅ Mejor para instalaciones con espacio limitado

Cuando conectas tu escáner por primera vez a través de USB, experimentarás lo siguiente:

Conexión Inicial

• El escáner emite tres pitidos audibles para confirmar la alimentación y la inicialización exitosa.

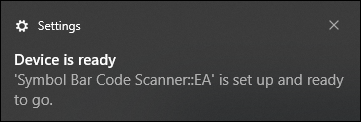

• En PC con Windows, puede que veas una notificación en la barra de tareas inferior derecha:

  "Dispositivo preparado. Escáner de Código de Barras Symbol::EA está configurado y listo para usar."

Indicadores Visuales

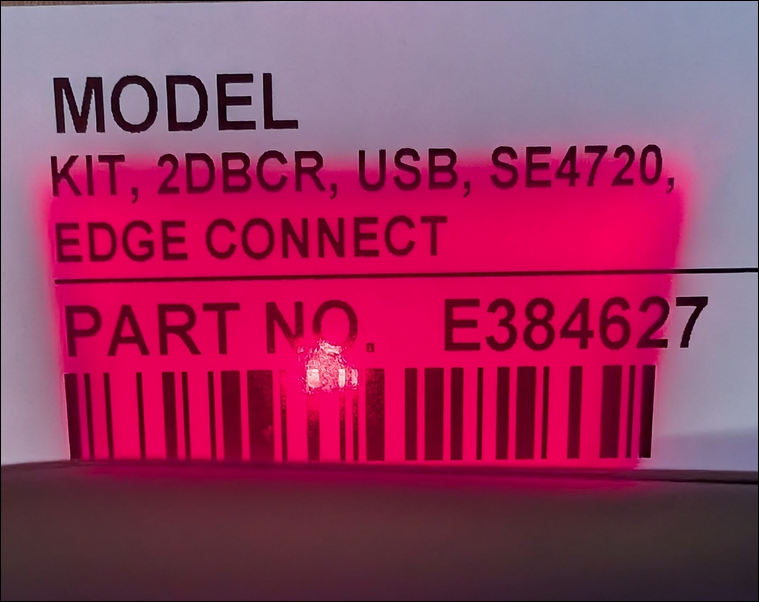

• El LED de iluminación roja del escáner SE4720 permanece encendido de manera constante en un patrón trapezoidal.

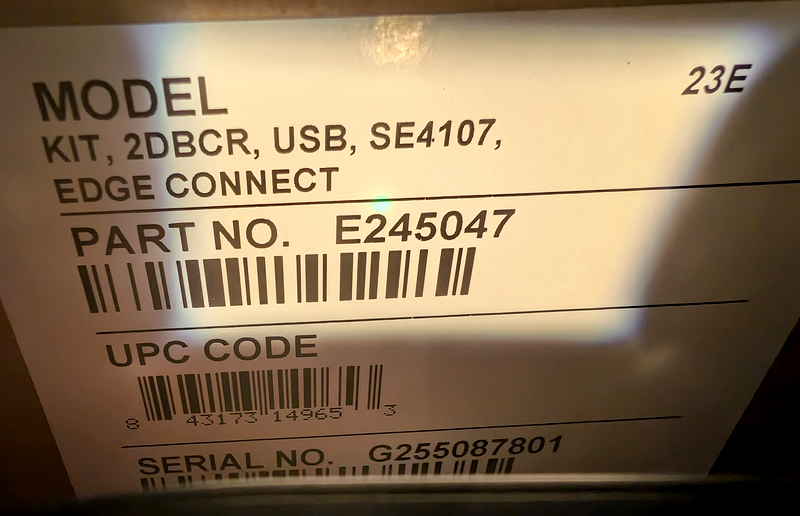

• El LED de iluminación blanca del escáner SE4107 permanece encendido de manera constante en un patrón trapezoidal.

Operación de Escaneo

• Cuando un objeto o movimiento pasa frente al sensor, el apuntador láser se activa automáticamente.
• Tras un escaneo exitoso de código de barras, el escáner emite un pitido audible.
• Los códigos de barras de configuración están incluidos en el QIG.

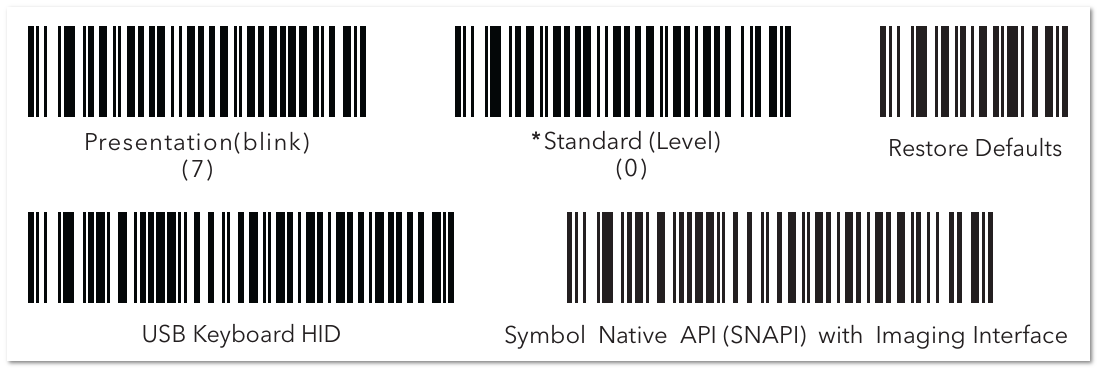

Los códigos de barras anteriores están incluidos en la Guía Rápida de Instalación (QIG) que se envía con los Escáneres de Códigos de Barras SE4720 y SE4107.

SNAPI con Interfaz de Imágenes

Tanto el SE4720 como el SE4107 vienen configurados de fábrica para usar SNAPI (Symbol Native API) a través de USB. Este protocolo avanzado permite:

• Transmisión de datos de código de barras.
• Acceso a funciones de captura de imágenes y diagnóstico.
• Configuración y gestión de firmware a través de las herramientas de software de Zebra.

Nota: SNAPI requiere que los controladores de Zebra o el SDK del Escáner de Zebra estén instalados en el sistema host. Sin este soporte, los datos de código de barras no aparecerán en campos de texto como Notepad o cuadros de entrada de navegador.

Modo de Presentación

En el Modo de Presentación, el escáner funciona de manera manos libres:

• Activa automáticamente el apuntador y la iluminación al detectar movimiento o un código de barras.
• No se requiere presionar un gatillo o un comando de software.
• Ideal para aplicaciones de manos libres, incluyendo quioscos, configuraciones de montaje fijo o instalaciones de mostradores.

Si tu sistema no soporta el protocolo SNAPI, puedes cambiar al Modo de Emulación de Teclado HID USB para que los datos de código de barras aparezcan en campos de texto abiertos.

Pasos de Configuración

1. Localiza la Guía Rápida de Instalación (QIG) incluida con tu escáner Elo/Zebra.
2. Escanea únicamente el código de barras etiquetado como "USB Keyboard HID" en la guía.
3. No escanees ningún otro código de barras en el QIG.

Esta configuración convierte al escáner para comportarse como un teclado USB estándar, enviando los datos del código de barras escaneado como pulsaciones de teclas.

Nota: Para configurar el SE4720 o SE4107 en Modo de Emulación de Teclado HID, habilita el Modo de Presentación y agrega automáticamente una pulsación de Enter después de cada escaneo, puedes escanear las etiquetas de código de barras personalizadas adjuntas a este artículo o usar 123Scan para cargar los archivos de configuración personalizados también adjuntos a este artículo.

Para devolver el escáner a su configuración original:

1. Abre la Guía Rápida de Instalación (QIG).
2. Escanea el código de barras "Restaurar Valores Predeterminados" proporcionado en la guía.

Esto restablecerá todas las configuraciones, incluida la interfaz de comunicación y el modo, al estado original de fábrica.

Reconocimiento del Modelo del Escáner

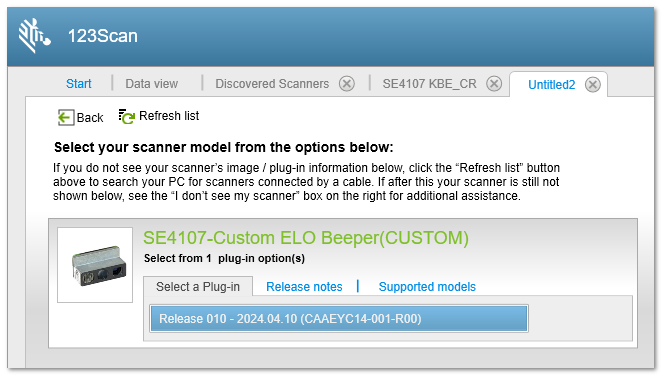

Al configurar con la utilidad 123Scan de Zebra:

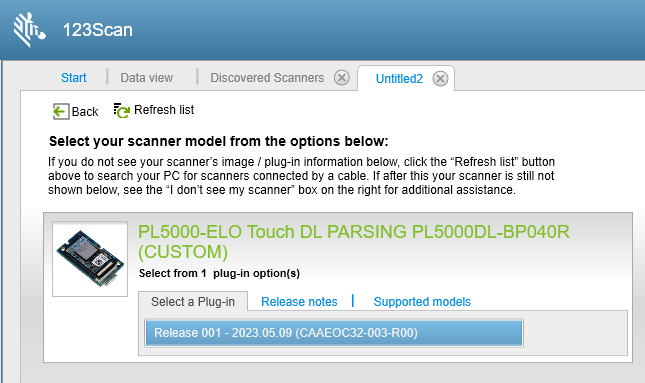

• El SE4720 aparecerá como Modelo: PL500DL (no SE4720).

• Es posible que recibas un error que diga "Este escáner no tiene un complemento válido disponible."

• Si recibes el error anterior, visita el siguiente artículo: ¿Por qué estoy recibiendo el error de Escáner de Código de Barras, Plug-in No Disponible con los escáneres SE4720?

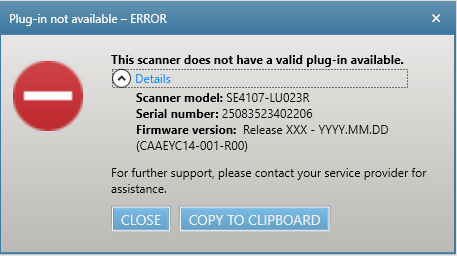

• El SE4107 aparecerá como SE4107 pero también puede mostrar un mensaje de error: "Este escáner no tiene un complemento válido disponible."

• Si recibes el error anterior, visita el siguiente artículo: ¿Por qué estoy recibiendo el error "Este escáner no tiene un complemento válido disponible" con los escáneres SE4107?

Versión del Software

Asegúrate de estar usando la última versión de 123Scan para un reconocimiento y configuración adecuados.

Última versión: v6.00.0036 (lanzada en octubre de 2025)

Descarga la Utilidad 123Scan de Zebra
