Este artículo explica cómo actualizar el firmware en los monitores táctiles Elo IDS.

I. Materiales Requeridos:

* Computadora host con Windows XP o Windows 7
* Cable de video (VGA, HDMI o DisplayPort)
* Cable USB (tipo A a tipo B)
* CDM v2.12.06 WHQL Certified.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. Pasos para actualizar el firmware en la serie IDS 01/02:
Conectar el cable de video y el cable USB de la PC host al monitor. Encienda el monitor y la PC host.

1. Copie el contenido de la carpeta CDM v2.12.06 WHQL Certified.zip en el escritorio.
2. Instale la aplicación dpinst-amd64.exe. (Utilice dpinst-x86.exe para máquinas de 32 bits)
3. Instale los controladores CP210x_Windows_Drivers según la máquina Windows en el sistema.

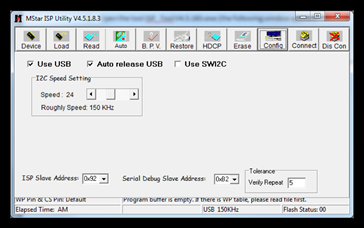

4. Abra la herramienta ISP_Tool V4.5.183.exe (aparecerá la siguiente ventana) a. Haga clic en la pestaña CONFIG



b. Seleccione las casillas “Usar USB y el Auto liberador USB”. Establezca la velocidad I2C en 24 (no se recomiendan velocidades superiores a 24).

5. Haga clic en la pestaña Conectar.
Aparecerá una ventana emergente indicando el Tipo de Dispositivo (como la ventana a continuación). Presione Aceptar.

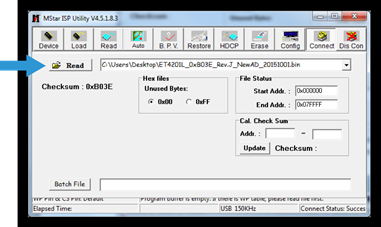

6. Haga clic en la pestaña Leer
a. Seleccione el botón Leer y elija el archivo de firmware que se utilizará.

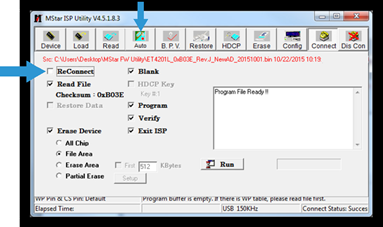

7. Seleccione la pestaña Auto y desmarque la casilla ReConectar.



8. Seleccione Ejecutar. Esto iniciará el proceso de actualización del firmware. Tenga en cuenta que este proceso tomará unos minutos. Asegúrese de no desconectar ningún cable ni tocar la pantalla mientras se actualiza el firmware.

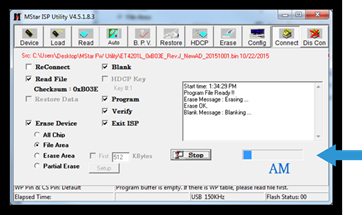

9. Verá la Barra de Estado mostrando el progreso

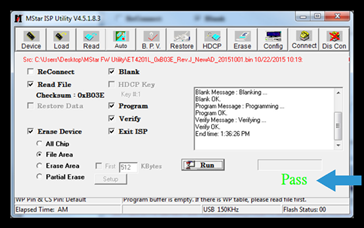

10. Cuando el proceso esté completo, el monitor se reiniciará. Después de reiniciar el monitor, verá PASS en verde debajo de la barra de estado. El firmware ahora se actualizará a la última versión.
