Este artículo explica cómo ingresar al Menú OSD de Fábrica en los monitores Elo IDS de la serie 04/54.

Siga una de las opciones a continuación para ingresar al Menú OSD de Fábrica en los monitores de la serie IDS 04/54 de Elo, que incluye los siguientes modelos: 3204L, 4304L, 5054L, 5554L, 6554L

Opción 1: Usando un Control Remoto OSD por Cable
Con el monitor apagado, mantenga presionado el botón Seleccionar y presione el botón de Encendido. Esto abre el menú OSD de Fábrica.

Opción 2: Usando los Controles del Monitor sin un Control Remoto OSD
Con el monitor apagado, mantenga presionado el botón Menú y presione el botón de Encendido. Esto abre el menú OSD de Fábrica.

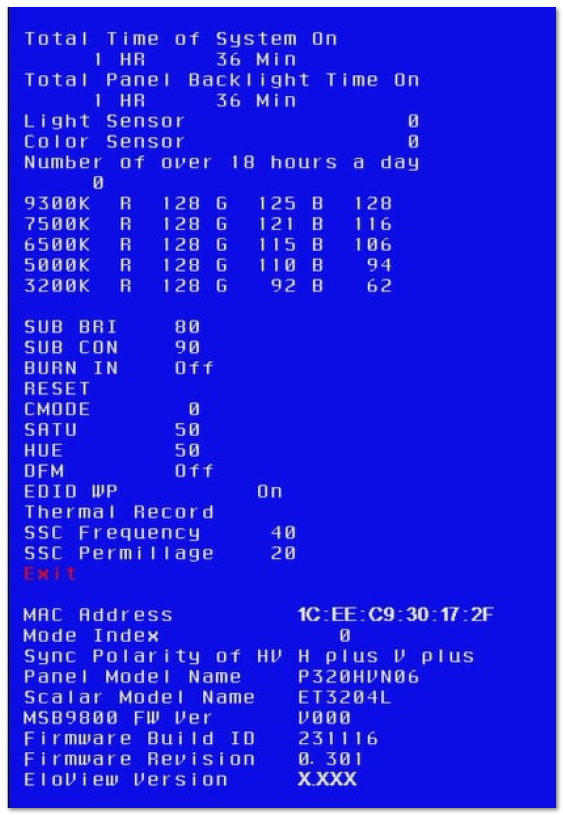

Tiempo Total del Sistema Encendido [HR] [Min]
Tiempo Total de Retroiluminación del Panel Encendida [HR] [Min]
Sensor de Luz [Valor real del Sensor de Luz]
Sensor de Color [Valor real del Sensor de Color]
Número de horas superior a 18 por día [valor entero]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], Por defecto: 90
BURN IN [ON/OFF], Por defecto: OFF
RESET Restauración de Fábrica
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [ON/OFF], Por defecto: ON

DFM [ON/OFF], Por defecto: OFF
EDID WP [ON/OFF], Por defecto: ON
Registro Térmico
Frecuencia SSC
Permillaje SSC
SALIR

Índice de Modo
Polaridad de Sincronización de HV
Nombre del Modelo del Panel
Nombre del Modelo del Escalador
Revisión de FW del Escalador
Revisión de FW del IoT

Modo de Depuración
Usando los botones del monitor: Cuando el monitor está apagado, mantenga presionado el botón de Video y presione el botón de Encendido al mismo tiempo para mostrar el menú del Modo de Depuración.
Usando el control remoto OSD: Cuando el monitor está apagado, mantenga presionado el botón Menú y presione el botón de Encendido al mismo tiempo para mostrar el menú del Modo de Depuración.

Durante el modo de depuración:

1. El mensaje OOR (Fuera de Rango) es eliminado. El OSD muestra parámetros de diagnóstico mientras el monitor muestra video. Todas las teclas están deshabilitadas excepto la tecla de Encendido. Los parámetros incluyen estado OOR, índice de modo, sincronización, totales horizontales y verticales, frecuencia horizontal y vertical, polaridad de sincronización horizontal y vertical, posición horizontal y vertical, y reloj de píxeles. La fuente de video activa debe mostrar o reportar que no se detecta ninguna.

2. La pantalla de inicio de Elo está desactivada.
   Para salir del modo de depuración, apague el monitor.
