Este artículo proporciona el protocolo serie y la disposición de pines para el conector TRS RS232 para el monitor Elo 5553L

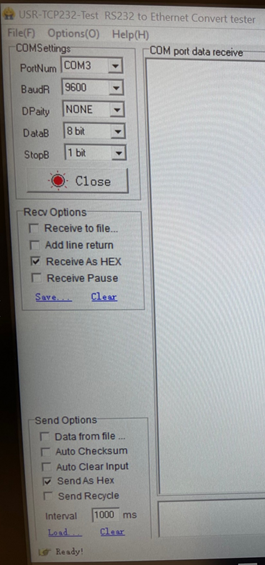

El protocolo serie RS232 utilizado en los monitores Elo 5553L/6553L IDS se muestra a continuación.
- Velocidad BUAD = 9600
- Paridad = NINGUNA
- Bits de Datos = 8
- Bits de Parada = 1

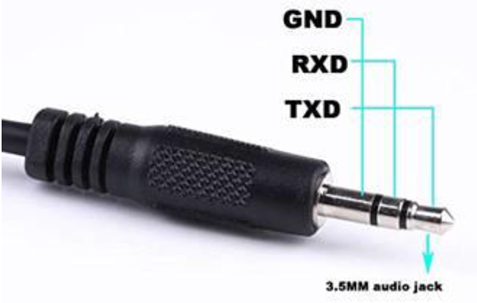

La disposición de pines y el diagrama del conector TRS de 3,5 mm para Serie RS232 se muestra a continuación.
