Este artículo explica cuáles son las opciones de montaje para los Monitores de Marco Abierto de la Serie 63

Información General de Montaje

El texto OSD puede ser rotado entre modo vertical y horizontal a través del menú OSD para adaptarse mejor a su orientación de montaje.

Modo Vertical y Horizontal

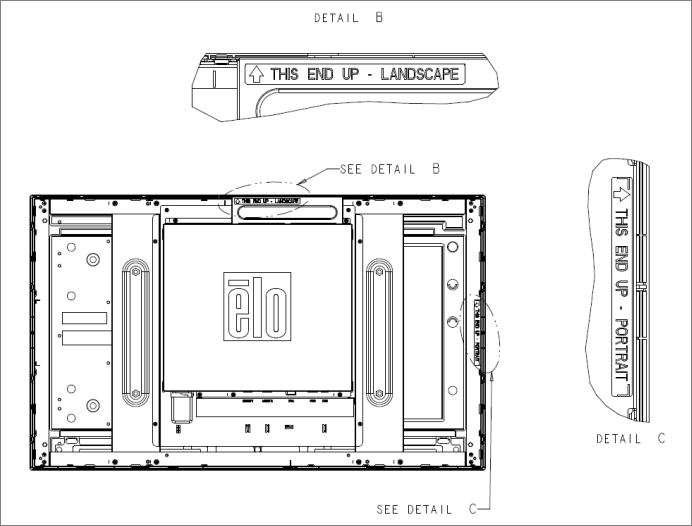

El monitor solo se puede instalar en modo vertical u horizontal siguiendo el diagrama a continuación. La etiqueta ESTE LADO HACIA ARRIBA apuntará hacia arriba.

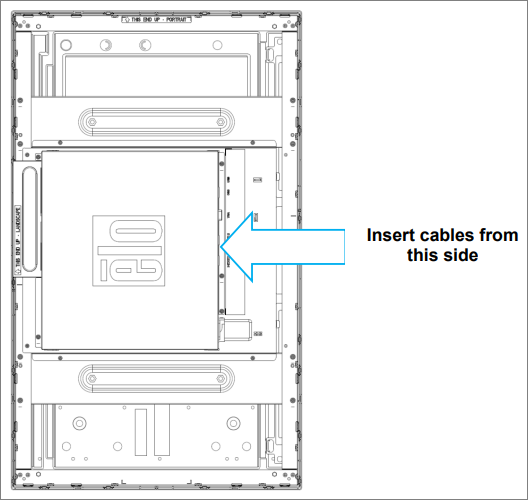

El modo vertical solo se puede instalar en la orientación de 90 grados de tal manera que el logo de Elo en la parte posterior esté rotado hacia la izquierda y los cables estén conectados desde el lado derecho, como muestra la imagen siguiente.

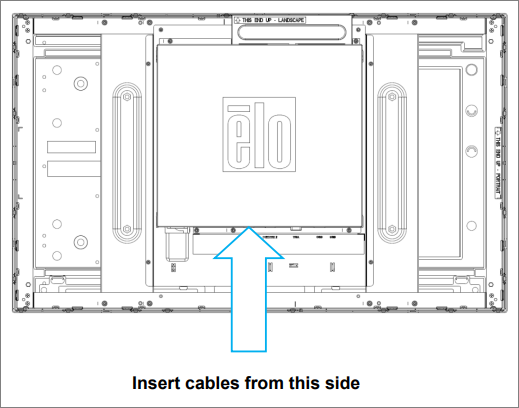

El modo horizontal solo se puede instalar a 0 grados de tal manera que el logo de Elo en la parte posterior no esté rotado y los cables estén conectados desde la parte inferior, como muestra la imagen a continuación.



Montaje Lateral
Se proporcionan orificios roscados en los laterales del monitor para montar.




Soportes de Montaje enrasado
Los soportes de montaje enrasado están incluidos en la caja y en un kit opcional para ET3263L/ET4363L.

Montaje VESA Trasero

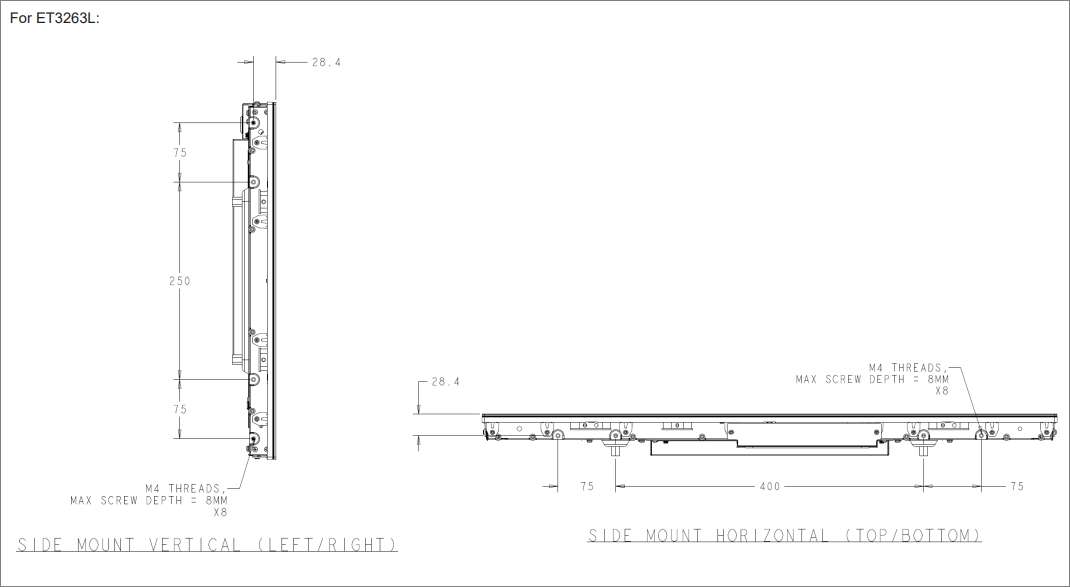

• Para ET3263L:

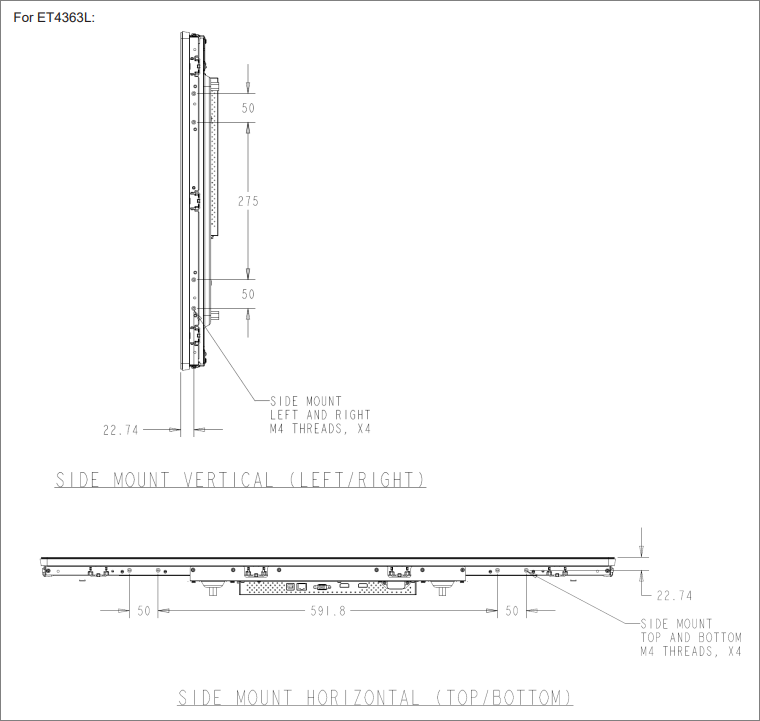

• Para ET4363L:

Consulte www.elotouch.com para dibujos dimensionales.
