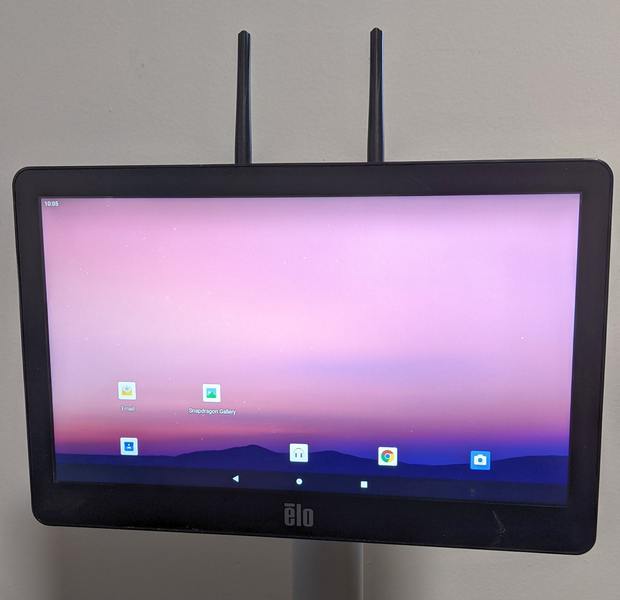

Este artículo explica que el dispositivo Backpack 4 tiene muchas posibilidades de montaje, incluyendo el montaje "sándwich" entre una pantalla y un soporte

Este ejemplo utiliza el siguiente hardware:

• 1 x monitor táctil ET1302L, Negro Sin Soporte (Mundial), P/N:E683595
• 1 x Modelo Estándar Backpack 4.0, P/N:E393359
• 1 x Soporte de Piso Montaje de Polo, P/N:E048069
• 4 x tornillos de máquina M4-0.7 x 35mm

Pasos

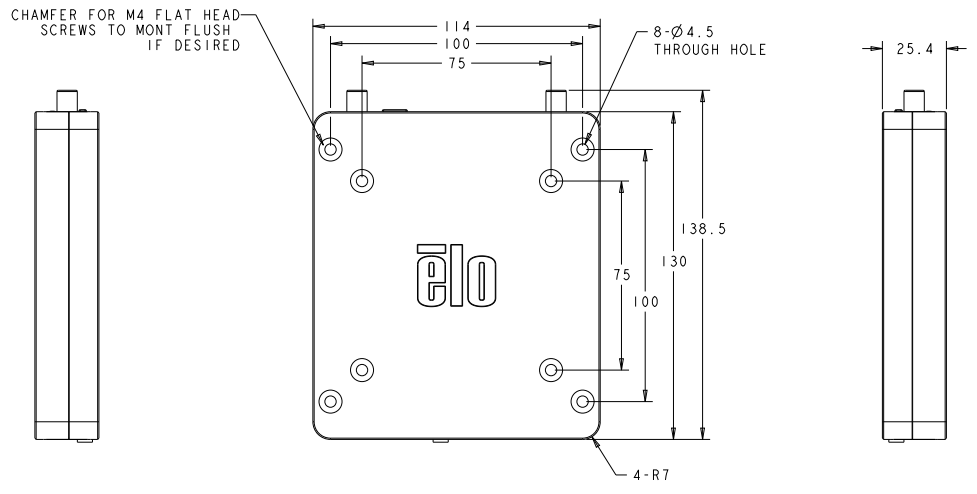

1. Elija un soporte o montaje que soporte su pantalla. El Backpack 4 tiene opciones de montaje VESA de 75mm y 100mm y se puede usar con cualquier pantalla que tenga uno de esos patrones de montaje VESA.

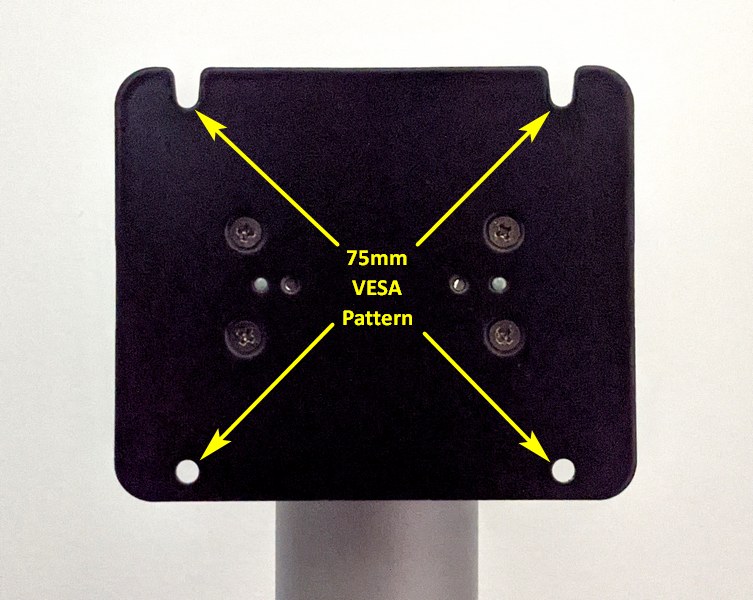

• El Soporte de Piso Montaje de Polo de Elo tiene la opción de usar montajes VESA de 75 o 100mm. En este ejemplo utilizamos la opción de 75mm VESA.

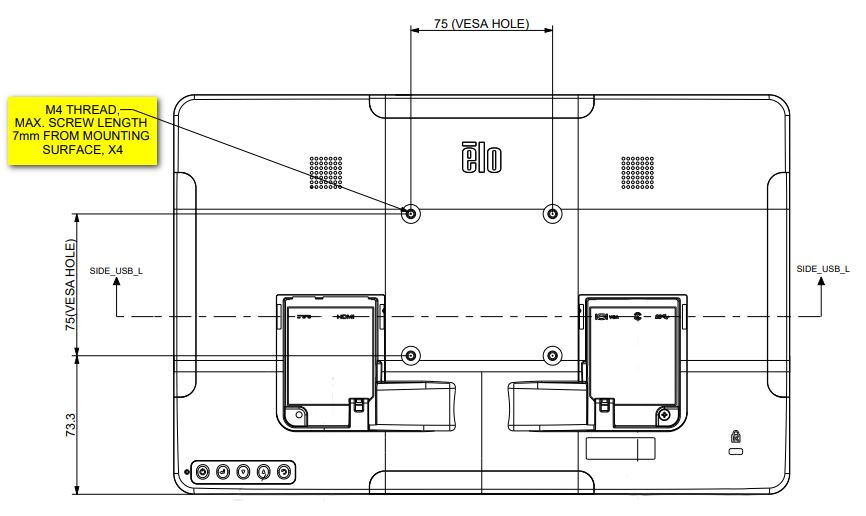

2. Asegúrese de anotar la profundidad máxima de tornillo permitida en su pantalla.

• Ejemplo, la profundidad máxima de tornillo del 1302L es de 7mm desde la superficie de la unidad. El dispositivo Backpack 4 tiene un grosor de 25.4mm y la placa de montaje VESA en el soporte de polo tiene un grosor de 2.5mm. Tenga en cuenta estas medidas al seleccionar la longitud de los tornillos a utilizar.

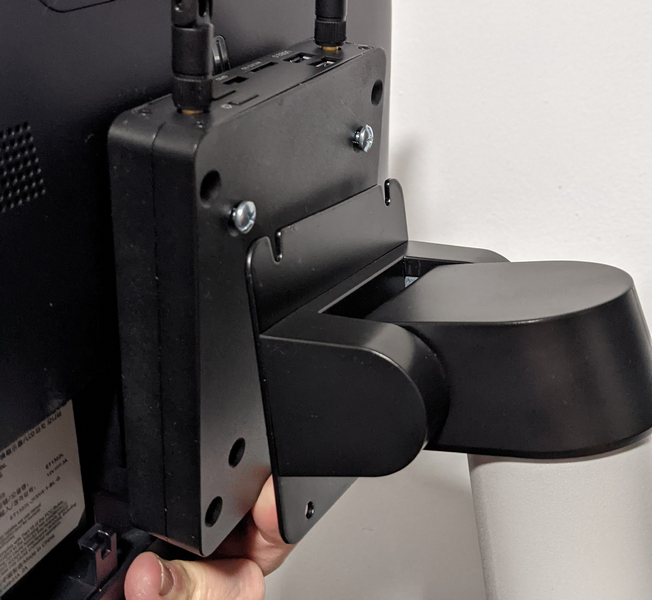

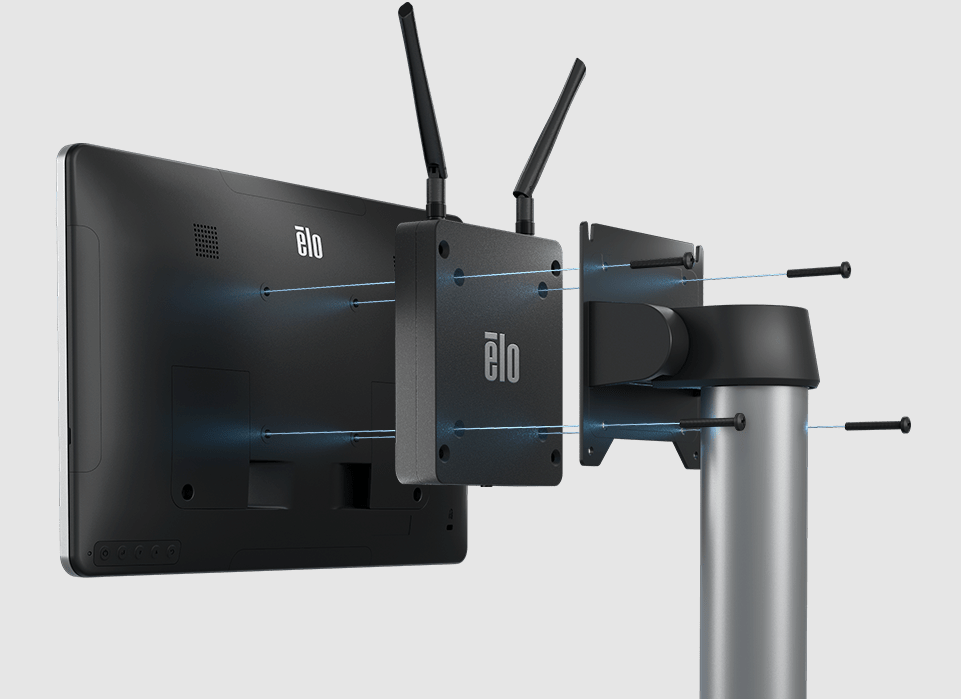

3. Coloque el dispositivo Backpack 4 entre la parte posterior del monitor y el soporte, luego inserte los tornillos a través de las tres partes (Soporte, Backpack 4 y Pantalla).

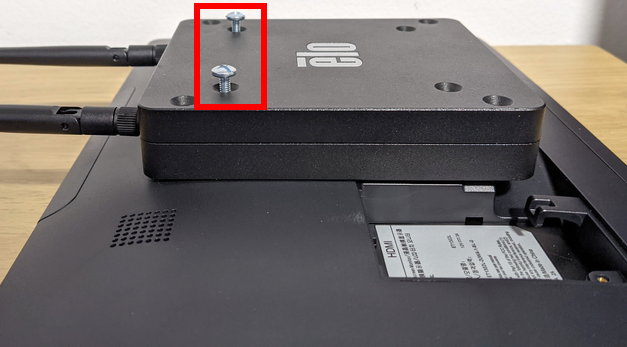

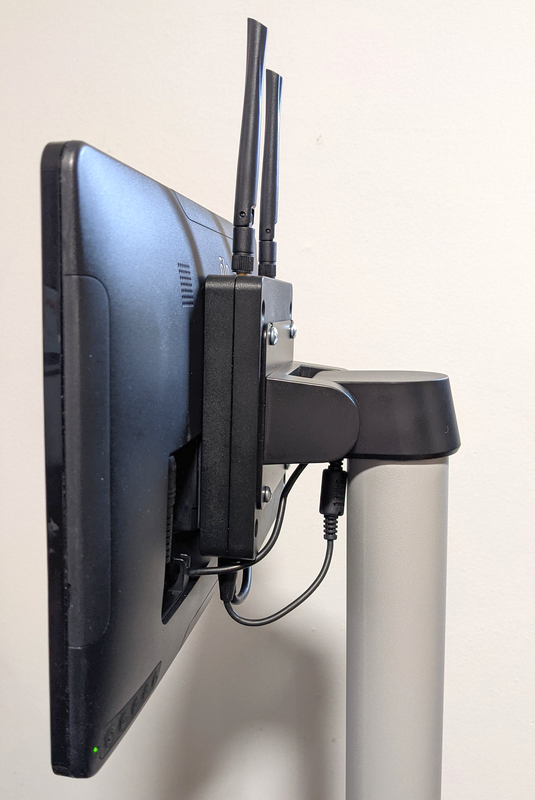

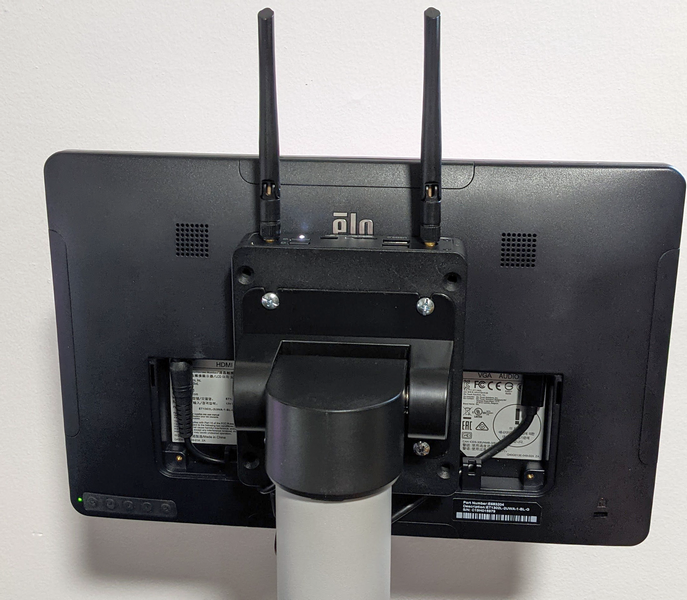

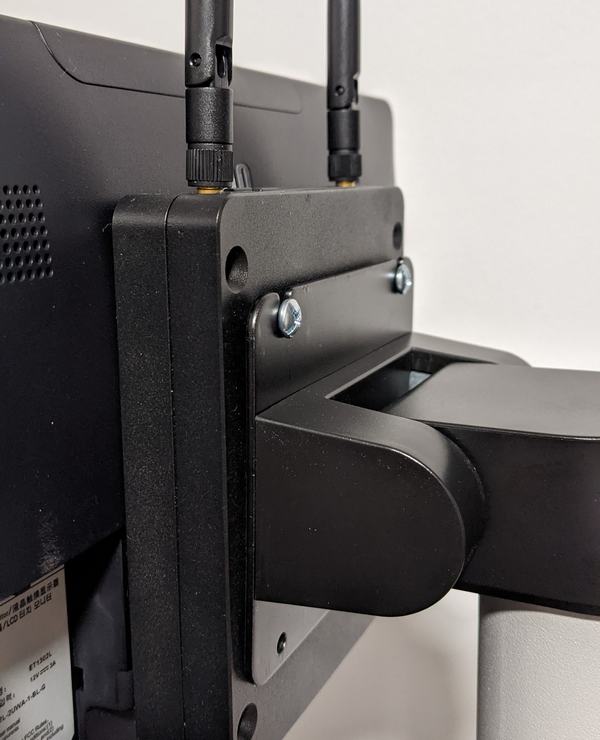

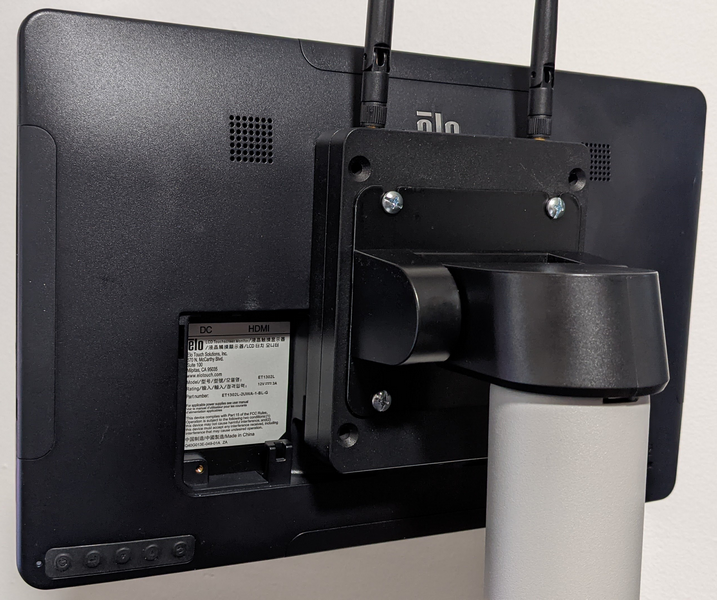

• Opcionalmente, si su montaje VESA tiene cortes para los tornillos superiores (como en nuestro ejemplo), puede iniciar los dos tornillos superiores en el Backpack y la Pantalla dejando suficientes roscas para colocarlos en los cortes del montaje VESA, consulte las fotos a continuación.

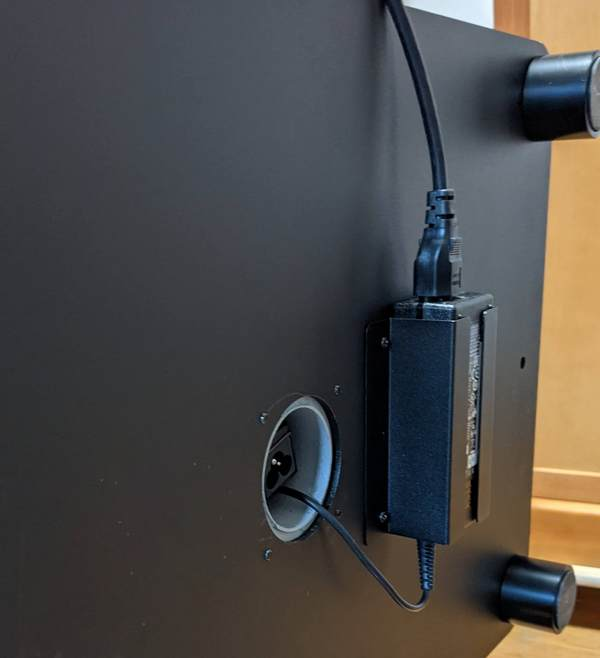

4. Pase los cables por la ruta de cableado y realice todas las conexiones.

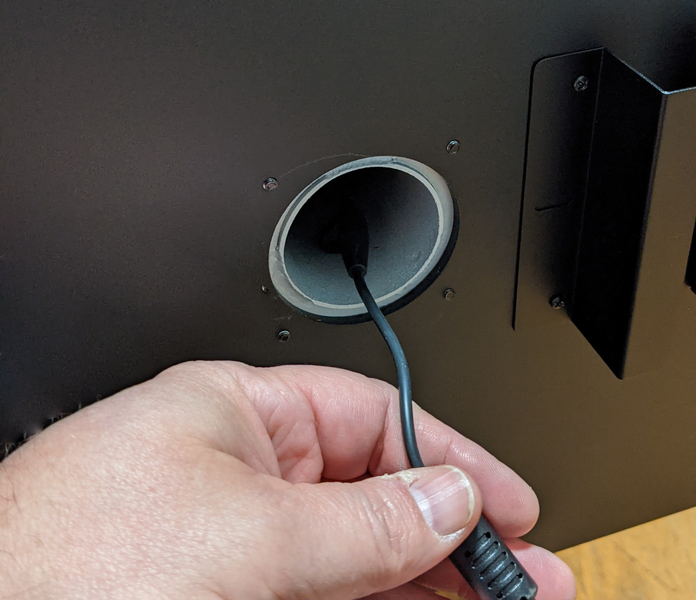

• Nota, si usa un soporte de polo grande (como en nuestro ejemplo), puede ser más fácil pasar cualquier cable necesario a través del polo antes de montar los dispositivos.
