Este artículo explica cómo actualizar el BIOS en unidades X-Series Rev. A con BIOS H81
Los siguientes pasos describen cómo actualizar el BIOS en una unidad Elo X-Series Rev. A equipada con el BIOS H81.
1. Crear una unidad flash USB de arranque
a. La unidad flash debe tener al menos 512MB o más
b. Descargue la última utilidad Rufus desde aquí: https://rufus.ie/
c. Este procedimiento usa la versión 3.11 de Rufus

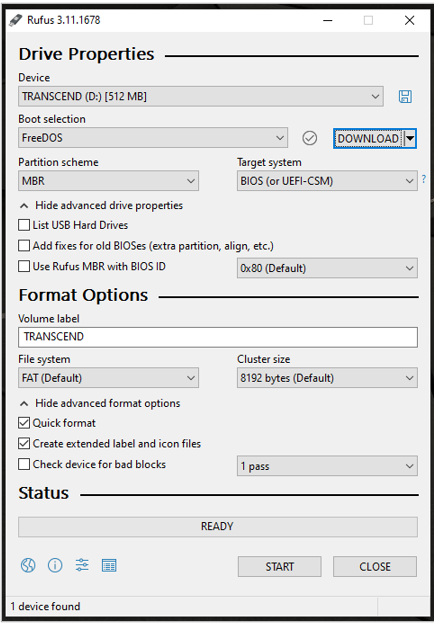

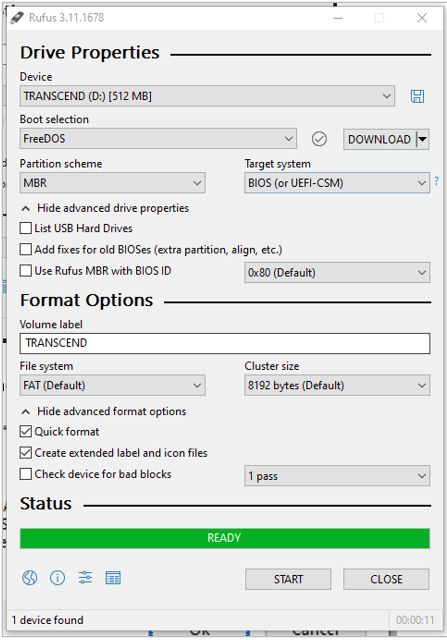

d. Ejecute Rufus y cree la Unidad flash USB de arranque.
ii. Seleccione DESCARGAR en la flecha desplegable
iii. Deje el esquema de partición como MBR
iv. El sistema objetivo debe ser BIOS (o UEFI-CSM)
v. El sistema de archivos debe ser FAT (Predeterminado)
vi. Seleccione Formato rápido
vii. Seleccione Crear etiqueta extendida y archivos de icono
viii. Elija Inicio para crear la Unidad flash USB de arranque

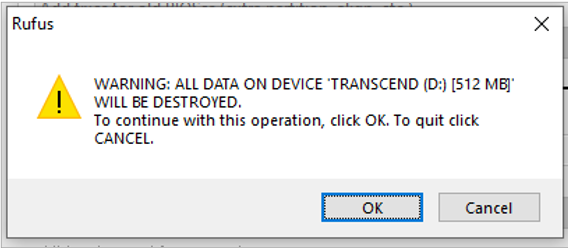

e. Cuando aparezca el mensaje de advertencia, seleccione OK para continuar
f. Cuando finalice el formateo verá LISTO en la barra de estado. Seleccione Cerrar para cerrar la utilidad.

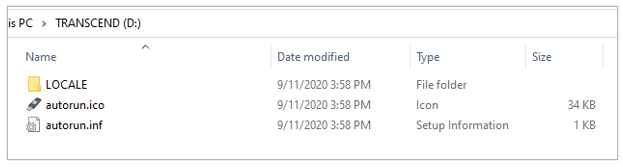

g. Usando el explorador de archivos de Windows, abra la Unidad flash USB; debería verse como en la imagen a continuación:
h. Descargue el archivo correcto de firmware BIOS para su producto Elo desde el sitio web de Elo. Este procedimiento se demuestra en un ESY15X3-2UWA-1-MT-ZB-4G-3H-W7-64-BK, que es una unidad 15X3 Rev. A. El archivo correcto de firmware BIOS para esta unidad es SA20V130H81.zip no use este archivo en su producto Elo a menos que tenga exactamente la misma unidad que usamos en esta demostración.

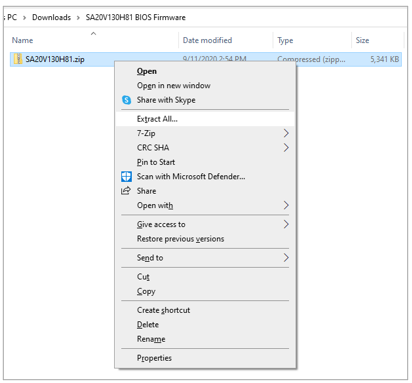

i. Descomprima el archivo de firmware haciendo clic derecho y eligiendo “extraer todo.”

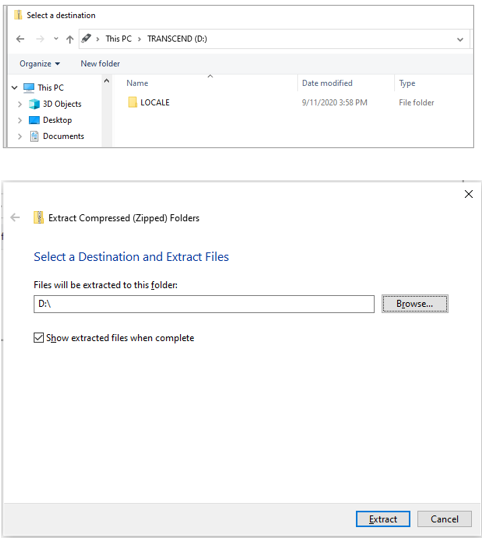

j. Extraiga a la recién creada unidad flash USB.

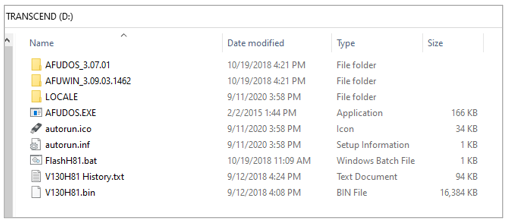

ii. Vea el ejemplo a continuación del contenido de la unidad flash USB después de extraer los archivos de firmware.
2. Inserte la unidad flash USB en un puerto USB del ordenador Elo AIO.
3. Conecte un teclado físico al ordenador Elo AIO y encienda el ordenador.

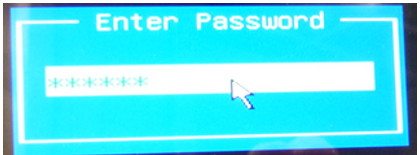

4. Presione Ctrl + F2 en el teclado durante el arranque para ingresar al BIOS de administrador – cuando se le solicite la contraseña, ingrese: eloelo

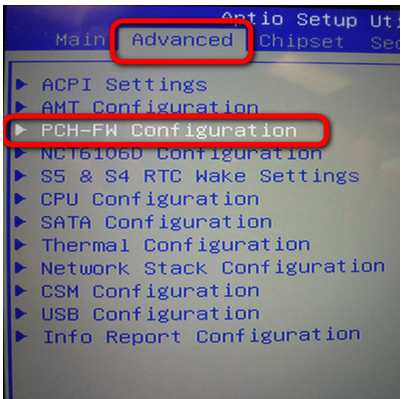

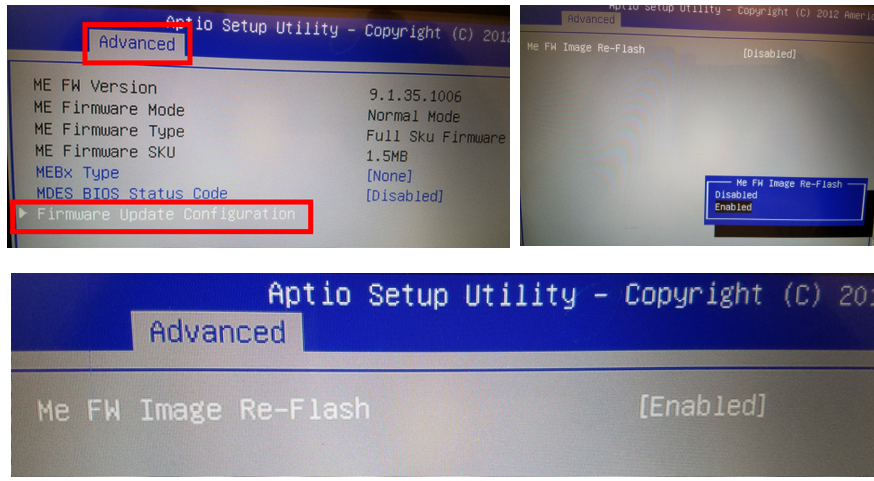

5. Vaya a la Pestaña Avanzada y entre en la sección Configuración PCH-FW.
6. Ingrese a la Configuración de actualización de firmware y cambie Re-flash de imagen Me FW a Habilitado

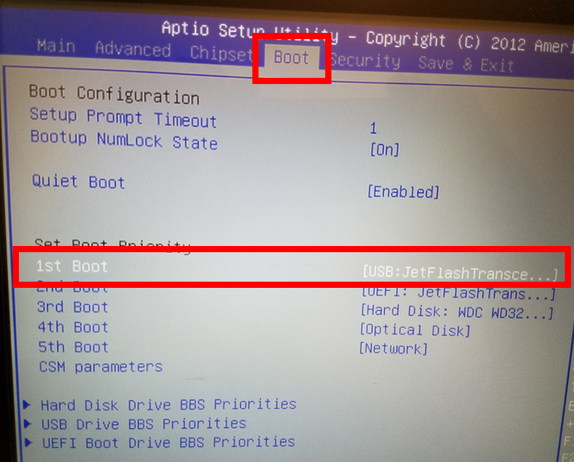

7. Navegue a la sección ARRANQUE y establezca la unidad flash USB como su primer dispositivo de arranque

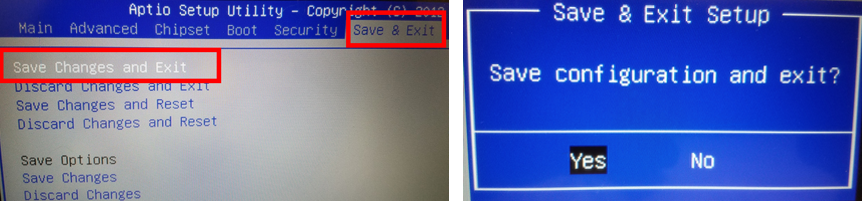

8. Navegue a la sección Guardar y salir y elija Guardar cambios y salir

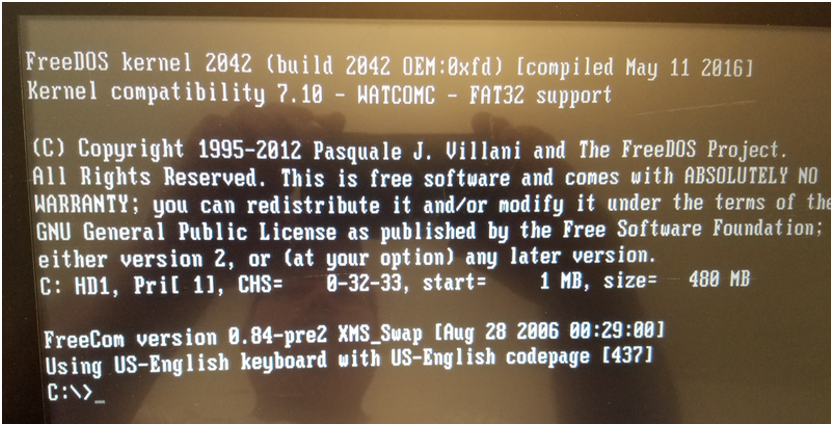

9. El ordenador debería arrancar ahora a la pantalla DOS que se muestra a continuación.

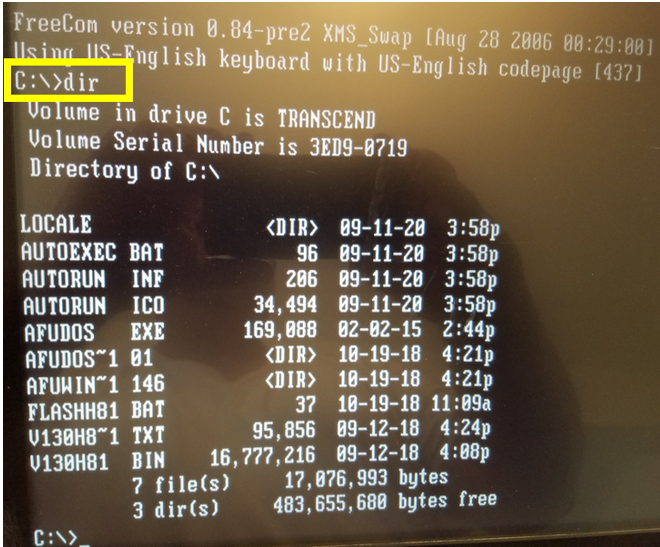

10. En el prompt C:\, escriba dir para ver todos los archivos en el directorio.

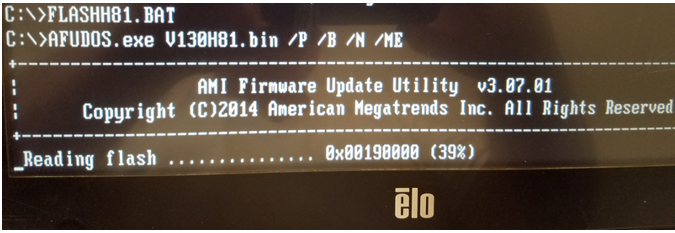

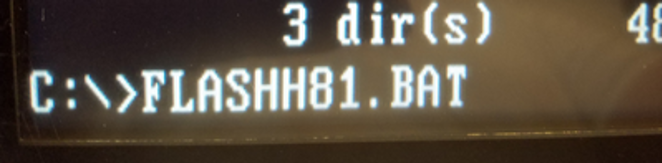

11. En el prompt C:\, escriba FLASHH81.BAT (su archivo .bat puede ser diferente dependiendo del producto que esté actualizando. Simplemente escriba el archivo que tenga la extensión BAT)
12. La actualización del firmware del BIOS comenzará a ejecutarse. Sea paciente, la actualización solo debería tardar unos minutos. ¡NO INTERRUPTA LA ACTUALIZACIÓN O PUEDE DAÑAR EL ORDENADOR!

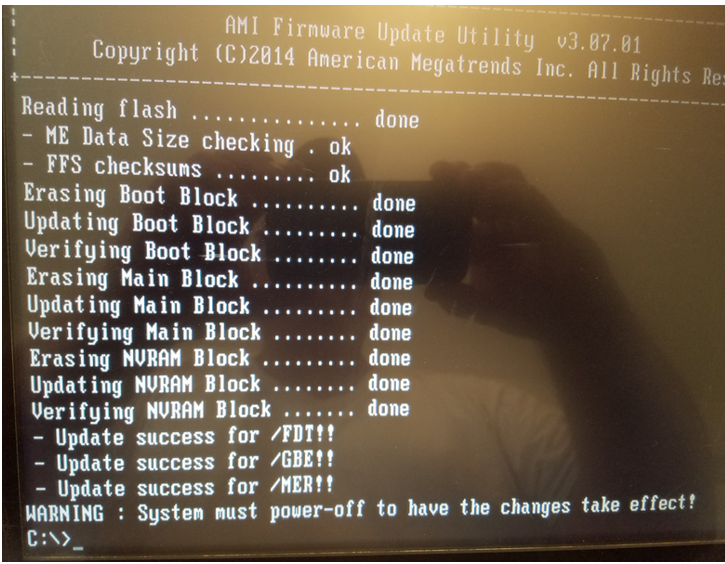

13. Cuando la actualización termine verá la ADVERTENCIA: ¡El sistema debe apagarse para que los cambios surtan efecto!
b. Desconecte el cable de alimentación durante 20 segundos, luego vuelva a conectar la alimentación y encienda el ordenador.

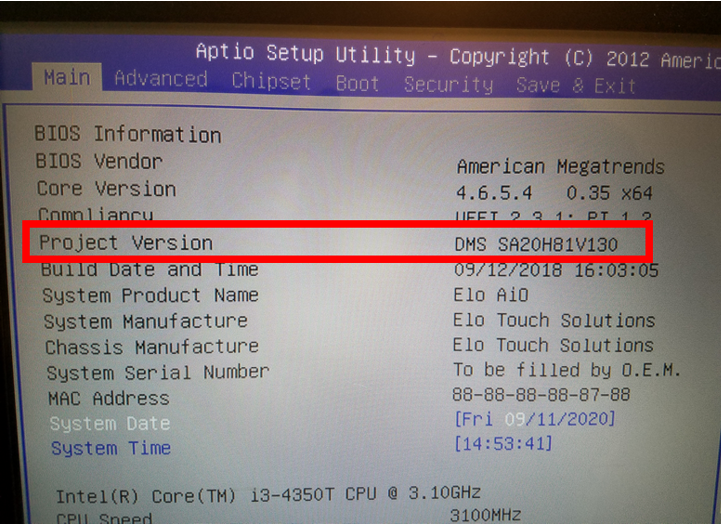

c. La actualización del firmware del BIOS ya está completa. Puede entrar al BIOS y ver el nuevo número de versión del proyecto
