Este artículo describe que la mochila Elo puede montarse directamente en la parte posterior de cualquier monitor IDS de la serie 03 y 53

Puede hacerlo removiendo la tapa ECM del monitor y asegurando la mochila a los orificios de montaje VESA roscados de 100 x 100 disponibles. Esto permite que el monitor se monte plano en una pared utilizando un kit de montaje en pared Elo. Vea los detalles a continuación.

Hardware
1. Monitor IDS Elo de la serie 03 o 53 (3203L, 4303L, 5053L, 5503L, 5553L, 6553L)
2. Mochila Elo: https://www.elotouch.com/accessories-elo-backpack-3-0.html

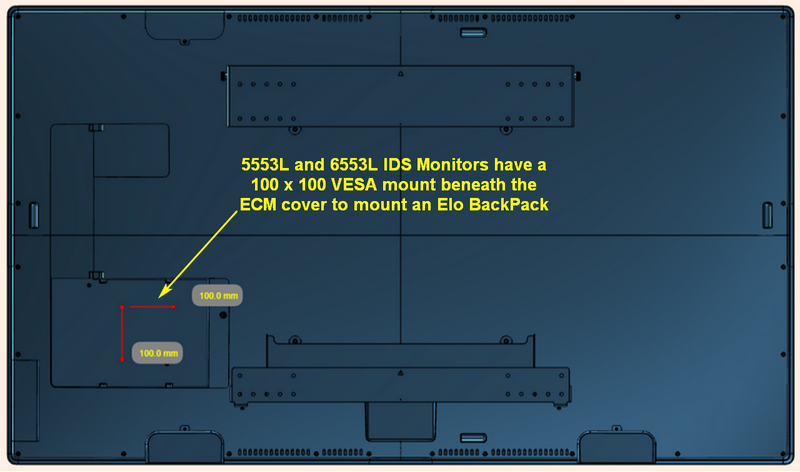

Vea a continuación la ubicación de montaje de la mochila utilizando el kit de soporte de bajo perfil VESA de 100 mm x 100 mm.

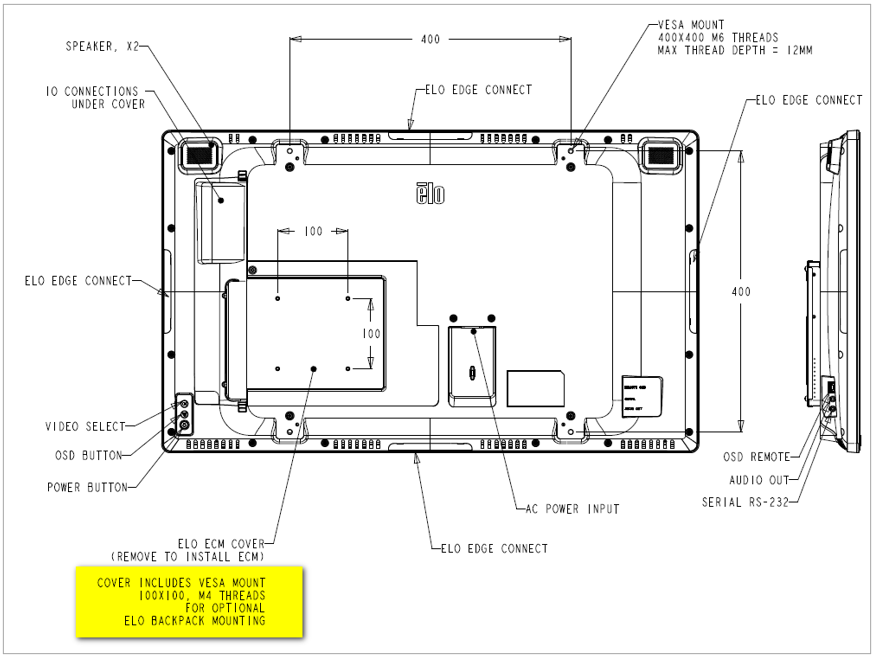

El dibujo a continuación muestra la ubicación de montaje VESA roscada de 100 x 100 en los Monitores IDS de la serie 53

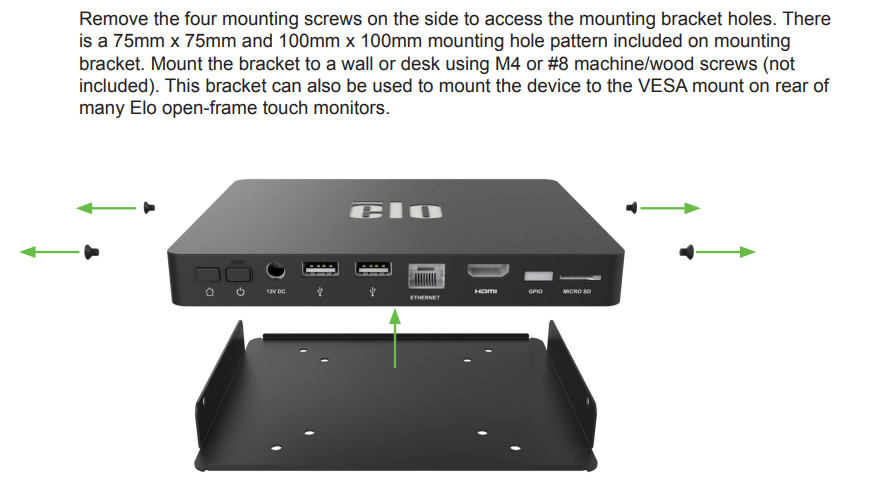

La mochila Elo viene con un soporte preinstalado que debe ser removido y montado en el monitor.
