Este artículo proporciona información sobre los métodos de montaje compatibles para los monitores IDS de la serie 53 de Elo.

• Nota: Se recomienda encarecidamente que al menos dos personas manejen, levanten o muevan la pantalla IDS.
• Nota: No deje la pantalla IDS boca abajo durante largos períodos de tiempo, ya que esto causará daños permanentes al panel LCD.

Orientaciones de Montaje
Las siguientes orientaciones de montaje son compatibles: paisaje, retrato y de mesa.

Orientación Horizontal

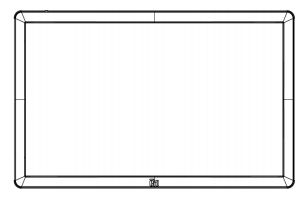

Al montar la pantalla IDS en orientación horizontal, asegúrese de que el logo de Elo aparezca en la misma ubicación que en las imágenes a continuación.



Orientación Vertical
Al rotar la pantalla IDS a orientación vertical, asegúrese de que el logo de Elo aparezca en la misma ubicación que en las imágenes a continuación. Los puertos IO se encontrarán en la parte inferior.



De Mesa
Cuando la pantalla IDS se utiliza en una aplicación de mesa, soporte la pantalla IDS utilizando el patrón de montaje VESA en la parte trasera para soportar el peso de la pantalla IDS. También se puede agregar soporte adicional alrededor del borde si se desea para mantener la planitud de la pantalla táctil.

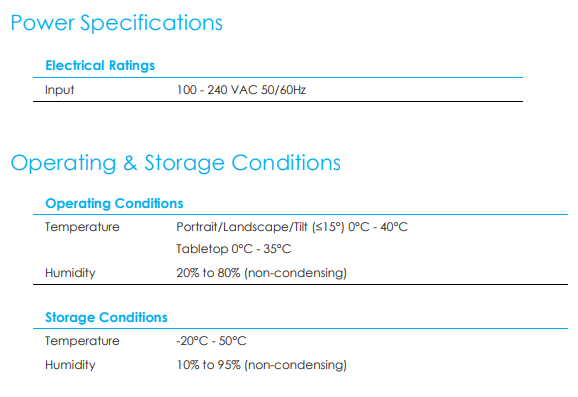

Se deben implementar métodos de refrigeración para garantizar que la temperatura del aire debajo del monitor no supere las especificaciones de operación. Consulte la sección de Condiciones de Operación y Almacenamiento para los requisitos en modo de mesa.


Modo de Inclinación

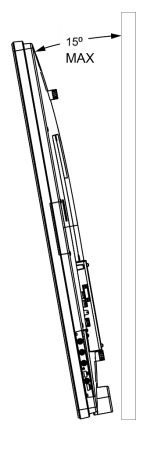

La pantalla IDS puede soportar una inclinación de 15º.


Montaje VESA Trasero
Se proporciona un patrón de montaje de cuatro orificios, 600x600mm y 400x400mm en la parte trasera de la pantalla IDS.
Los montajes compatibles con VESA FDMI están codificados

Consulte www.elotouch.com para dibujos dimensionales.

• Dibujo Dimensional 5553L
• Dibujo Dimensional 6553L

Métodos de Montaje Opcionales
Está disponible un kit de montaje en pared de perfil bajo opcional para las pantallas IDS ET6553L/ET5553L. La información detallada está disponible en el dibujo de especificaciones de marketing en www.elotouch.com.

Kit de Montaje en Pared de Bajo Perfil Elo:

• P/N E282876 y Dibujo MS602094 para IDS ET6553L
• P/N E727774 y Dibujo MS602320 para IDS ET5553L

Consulte la guía del usuario del montaje en pared para obtener información detallada sobre la instalación.

Montaje del altavoz en orientación vertical (opcional)

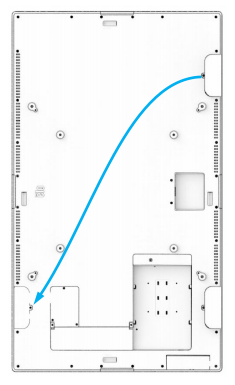

Cuando la pantalla IDS está montada en modo vertical, reubique el altavoz del lado superior derecho al lado inferior izquierdo para obtener un mejor rendimiento estéreo natural.

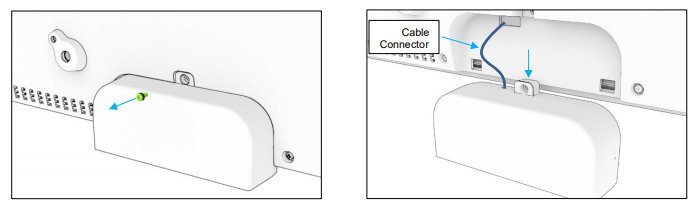

1. Retire el tornillo de montaje del altavoz y deslice el altavoz hacia abajo para desengachar los ganchos de montaje. Tire del altavoz hacia abajo lo suficiente para que el conector del cable esté expuesto y desengache el conector.

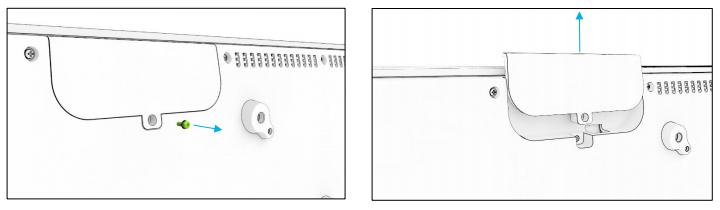

2. Retire el tornillo de montaje de la cubierta de montaje en la parte superior derecha de la pantalla IDS y deslice la cubierta hacia abajo para desengachar los ganchos de montaje.

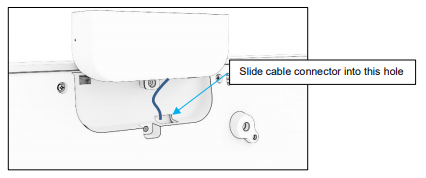

3. Instale el altavoz en la nueva ubicación conectando el conector del cable del altavoz. Luego inserte el cable y el conector a través del agujero y deslice el altavoz hacia abajo desde la parte superior para que ambos ganchos se enganchen en las ranuras de la cubierta trasera. Reinstale el tornillo de montaje.



4. Instale la cubierta retirada en el paso 2 en la antigua ubicación del altavoz deslizándola para que los ganchos se enganchen en las ranuras de la cubierta trasera y luego instale el tornillo de montaje.

La información de montaje anterior también se encuentra en las páginas 12-17 del Manual del Usuario 5553L/6553L.
