Este artículo proporciona directrices e instrucciones sobre cómo montar un Monitor Elo Open Frame

Los monitores Open Frame son monitores táctiles de marco abierto sin bisel. Están disponibles kits de bisel opcionales para comprar para la mayoría de los Monitores Open Frame de Elo.

A continuación se presentan pautas que describen cómo instalar estos monitores utilizando las diversas opciones de montaje.

Montaje Trasero
Consulte el dibujo dimensional para los detalles del corte; descargue el dibujo en formato PDF desde la sección de Documentación de los Monitores Open Frame.

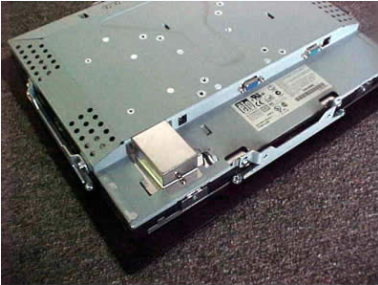

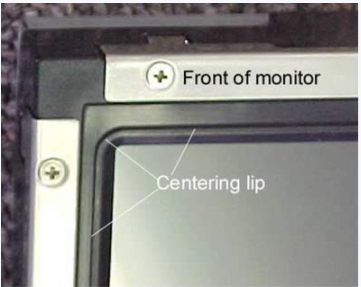

Los monitores base están diseñados para montarse desde la parte trasera y asegurarse con soportes angulares ranurados con pequeñas lengüetas de montaje. Un labio de centrado ligeramente elevado está destinado a encajar en el corte de la placa frontal. Tenga en cuenta que las esquinas del labio de centrado son redondeadas. El radio para cada monitor se proporciona en las dimensiones del corte, que están incluidas en el dibujo dimensional.

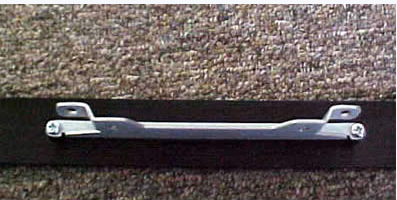

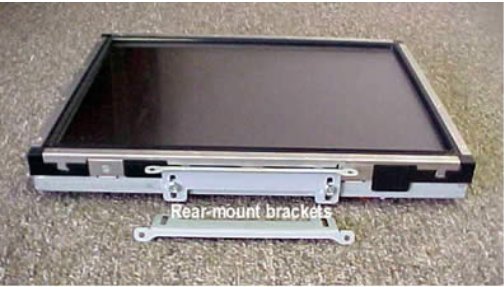

Los soportes de montaje están ranurados para permitir el ajuste del grosor de la placa frontal. Los soportes mostrados están destinados solo para aplicaciones de montaje trasero. Pueden montarse en la parte superior e inferior o en ambos lados del monitor. Los orificios en los soportes se fijan a la superficie trasera de la placa frontal. Para placas frontales metálicas, se deben usar pernos a presión instalados profesionalmente en la parte trasera de la placa para una instalación limpia (sin sujetadores expuestos). Para placas frontales de madera, se pueden instalar tornillos cortos para madera desde el lado trasero.

Montaje Frontal.
Están disponibles biseles de montaje frontal opcionales; consulte la sección de Accesorios en las páginas web de Monitores Open Frame para los números de parte.



Consulte el dibujo dimensional para detalles de corte y montaje; descargue el dibujo en formato PDF desde la sección de Documentación de las páginas web de Monitores Open Frame.

El bisel de montaje frontal viene con soportes preatinchados en la parte superior, inferior y en cada lado.



Los soportes tienen lengüetas que se inclinan hacia adentro para fijarse al monitor.



El monitor se coloca sobre el bisel y los cuatro soportes se conectan al monitor con los tornillos incluidos. El bisel de montaje frontal opcional añade un extra de 3/8" alrededor (aproximadamente) para soportar el montaje desde el lado frontal de la placa frontal del recinto.

Ahora el monitor encaja en el corte de la placa frontal, desde el frente.

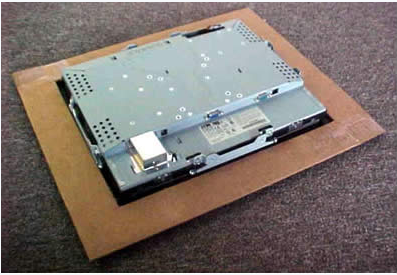

La imagen anterior muestra una vista trasera utilizando un trozo de cartón para simular la placa frontal del recinto. Tenga en cuenta que las dimensiones de corte especificadas permiten suficiente espacio para que tanto el monitor como los soportes del bisel frontal con desplazamiento pasen a través.

NOTA: Los soportes de montaje trasero mostrados en la sección de montaje trasero no se utilizan. Se incluyen soportes de montaje frontal especiales en el kit de bisel de montaje frontal.

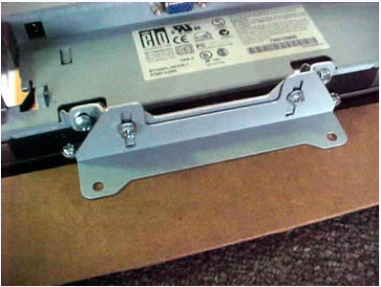

Los soportes de montaje frontal especiales se fijan a los orificios roscados en los soportes de montaje del bisel; estos soportes empujan contra la parte trasera de la placa frontal y los tornillos se ajustan en los orificios ranurados.

NOTA: Los orificios que aseguran los soportes a la placa frontal están fuera de las dimensiones del bisel frontal (el bisel frontal no cubriría las cabezas de los tornillos si se usaran pernos pasantes). Por esta razón, se deben usar pernos a presión instalados profesionalmente en la parte trasera de la placa para una instalación limpia (sin sujetadores expuestos) al usar placas frontales metálicas. Para placas frontales de madera, se pueden instalar tornillos cortos para madera desde el lado trasero.
