Uso de un Elo ECMG4 como módulo de computadora independiente

Este artículo explica cómo operar un Elo ECMG4 de forma independiente a una pantalla IDS. Esto permite conectar el ECMG4 a cualquier monitor con entrada HDMI para pruebas, preparación o aprovisionamiento.

Hardware requerido

• Módulo de computadora Elo ECMG4: https://www.elotouch.com/accessories-ecmg4.html
• Monitor con HDMI (ejemplo utilizado en esta guía: Elo 1099L Outdoor Open Frame Monitor )
• Cable adaptador C14 de 0.35M para módulos de computadora Elo – Elo P/N: E766781
• Cable de alimentación C13 de 1.8m (6 pies) para América del Norte – Elo P/N: E593865
  • Alternativamente, puede usar un cable de alimentación C13 de un tercero como este de Tripp Lite .
• Cable HDMI ejemplo aquí.
• Cable USB táctil (requerido solo al conectarse a un monitor táctil) ejemplo aquí.
• Regleta de alimentación con interruptor de encendido/apagado – Elo P/N: E765397
  • Alternativamente, puede usar una regleta de terceros con un interruptor de encendido/apagado como esta de Tripp Lite .

Pasos de conexión

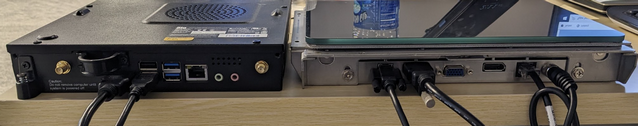

1. Conecte el cable HDMI entre el monitor y el ECMG4. Si utiliza un monitor táctil, también conecte el cable USB táctil.

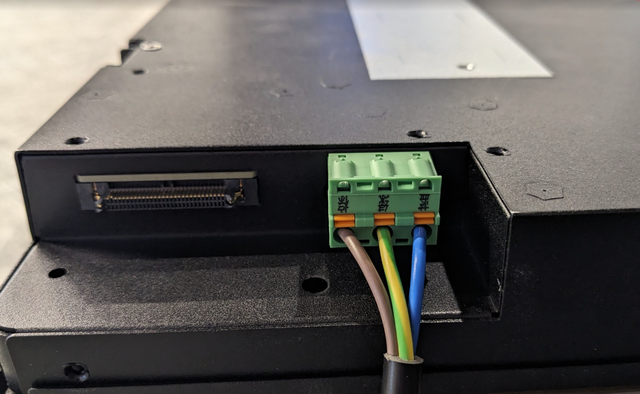

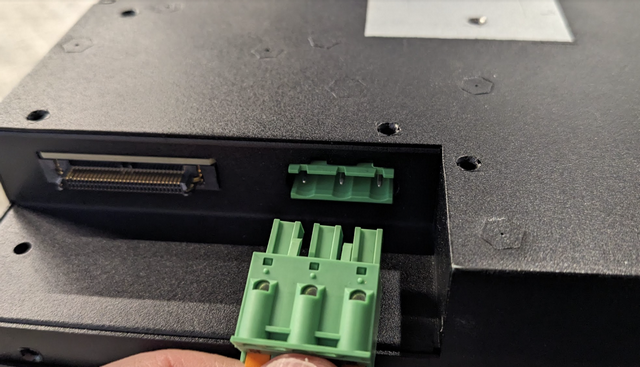

2. Conecte el cable adaptador C14 de 0.35M al módulo de computadora ECMG4.

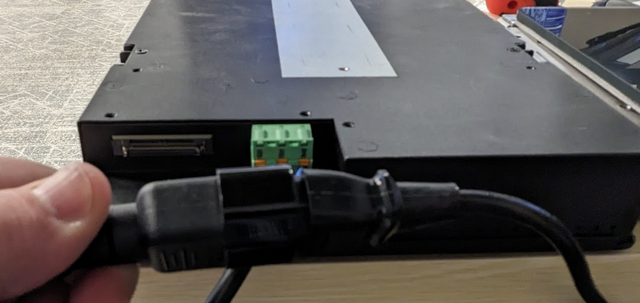

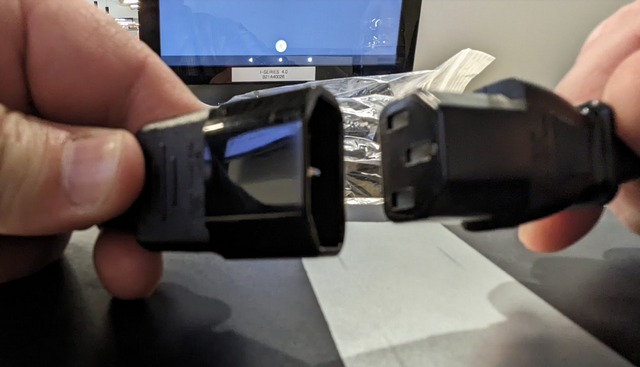

3. Conecte el cable de alimentación C13 a la conexión C14 del cable adaptador.




4. Aplique energía conectando el cable de alimentación C13 a una regleta de alimentación con interruptor o a un tomacorriente con interruptor.

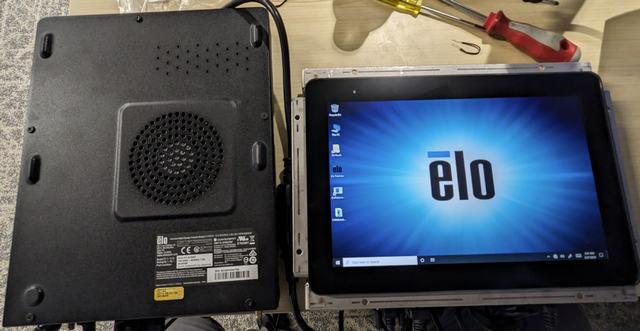

5. Verifique que la salida de video aparezca en el monitor y que el sistema comience a arrancar.



Cambiar configuración de energía en la BIOS

Para asegurar que el ECMG4 se encienda automáticamente cuando se aplique energía de CA, cambie la configuración de la BIOS a continuación.

1. Ingrese a la BIOS del sistema pulsando la tecla DEL en un teclado conectado durante el arranque.

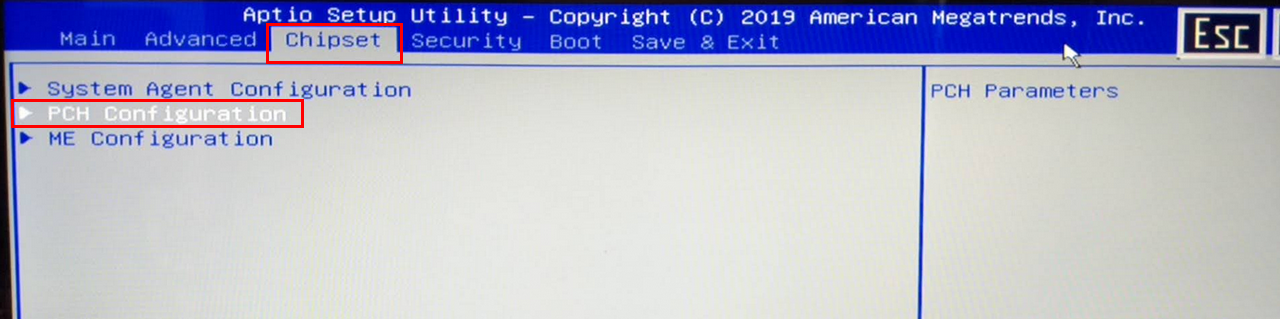

2. Navegue a Chipset, luego a Configuración PCH del chipset.

   Configuración PCH del chipset" width="1280" height="319" /

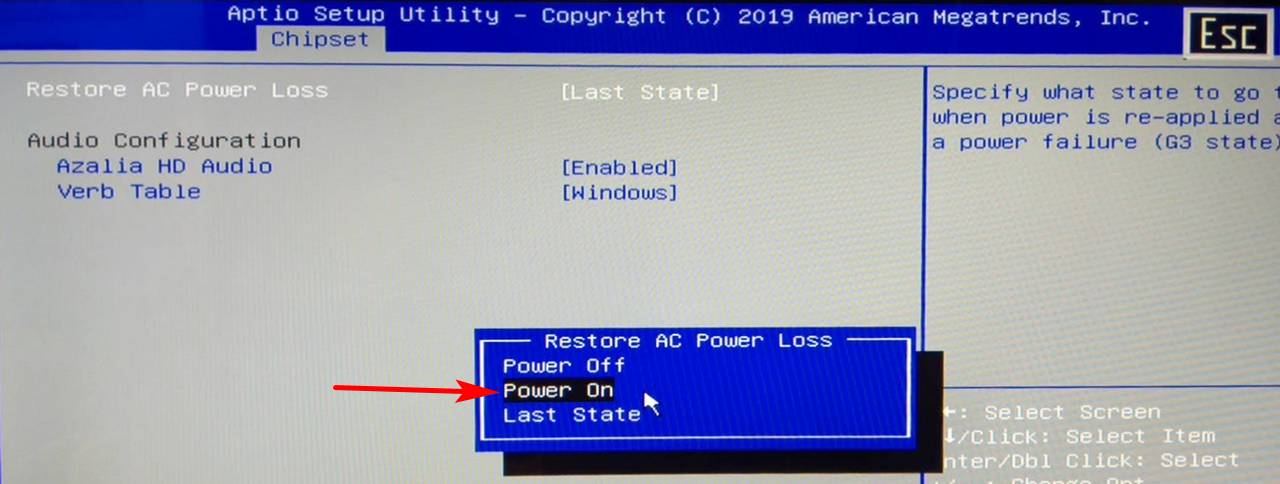

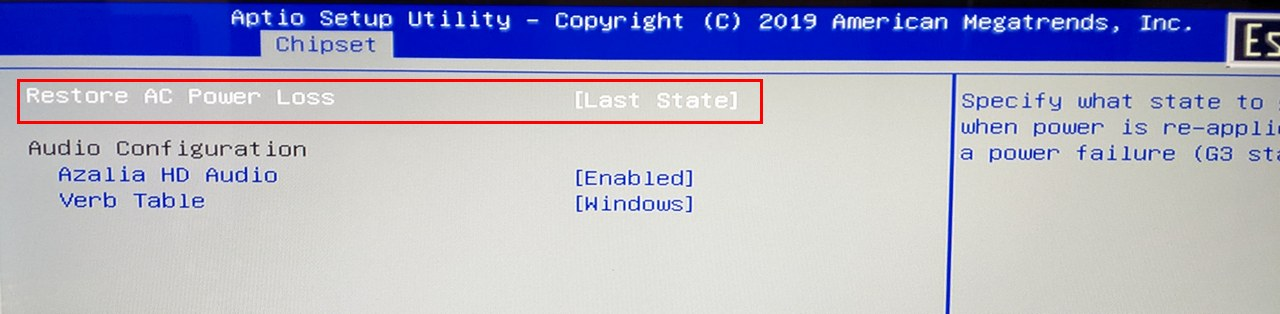

3. Localice Restaurar pérdida de energía de CA. Por defecto, esto está configurado en Último estado. Cambie a Encender.

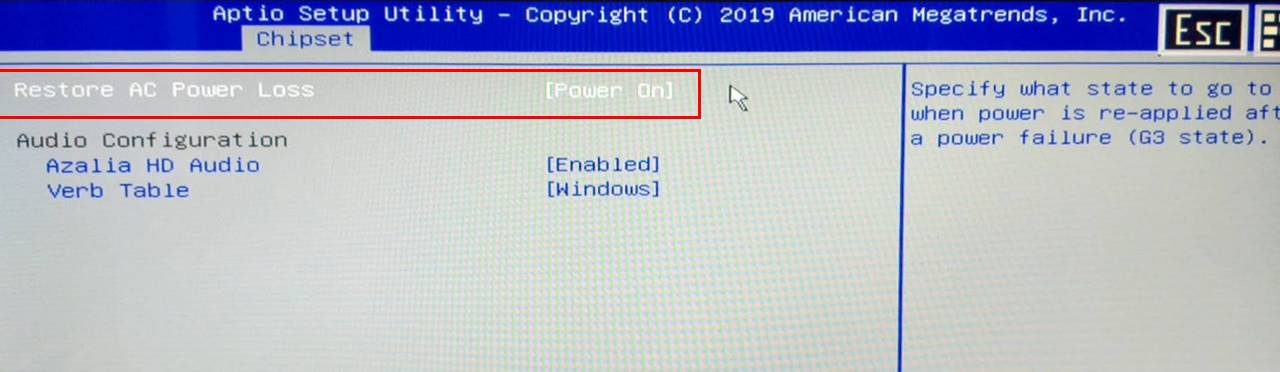

   Requerido: Configure Restaurar pérdida de energía de CA en Encender para que el ECMG4 arranque automáticamente siempre que se aplique energía.






4. Guarde los cambios y salga de la BIOS. El ECMG4 ahora debería encenderse automáticamente cuando se aplique energía de CA.
