Cómo actualizar (flashear) el BIOS en Elo ECMG4 con BIOS H110
Descargue el último paquete de BIOS ECMG4-H110 desde la página de firmware de soporte de Elo:
- No apague, desconecte ni reinicie el sistema durante la actualización del BIOS. Interrumpir el proceso puede dañar permanentemente la placa del sistema.
- Use solo archivos de BIOS destinados al Elo ECMG4-H110. Instalar el BIOS incorrecto puede inutilizar el sistema.
- Conecte el sistema a una fuente de energía estable.
- Use una unidad USB formateada como FAT32.
- Copie los archivos en el raíz de la unidad USB (no dentro de carpetas).
- Si actualiza en Windows, cierre todas las aplicaciones primero.
Descripción general

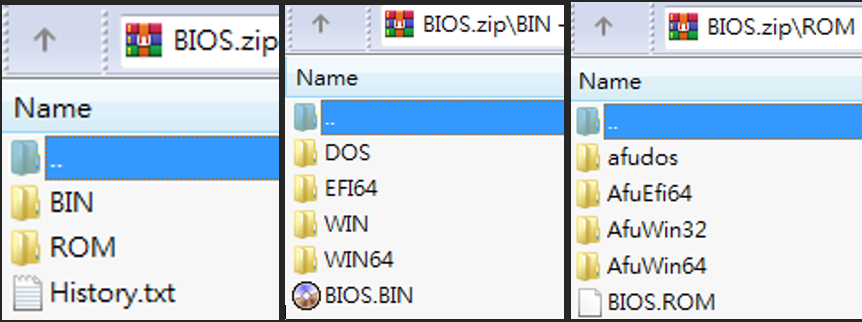

El paquete de BIOS incluye típicamente dos tipos de actualizaciones:
- ROM = Solo BIOS del sistema
- BIN = Paquete completo de BIOS (incluye BIOS del sistema y Intel Management Engine)
Opción 1: Actualización de BIOS ROM

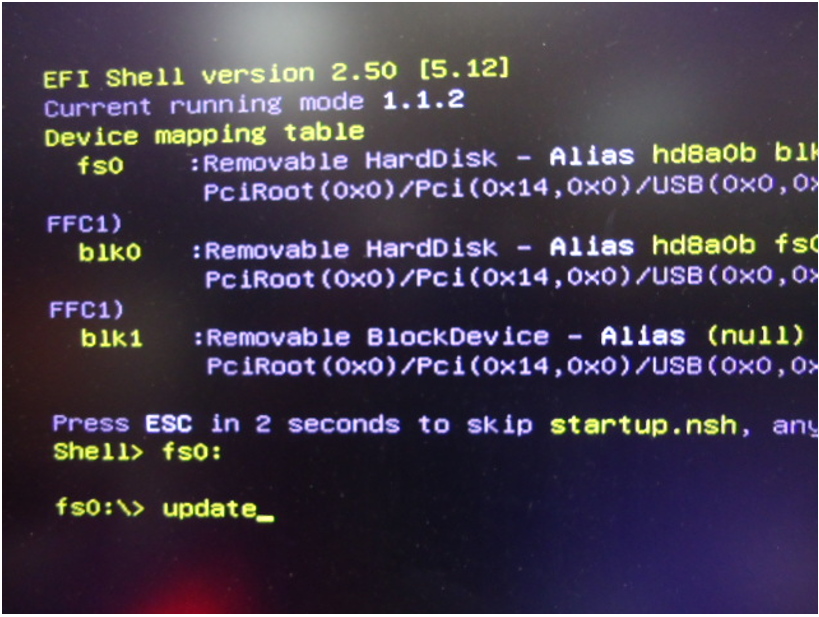

Método A: Actualizar ROM usando UEFI Shell (USB)

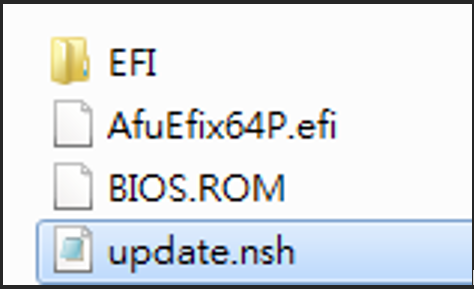

- Copie el archivo de BIOS ROM y las utilidades de flasheo en la raíz de una unidad USB.
- Inserte la unidad USB en el ECMG4-H110.
- Inicie el sistema desde la unidad USB y entre en UEFI Shell.
- En el símbolo del sistema, ejecute:
update
Espere a que se complete la actualización, luego reinicie el sistema.

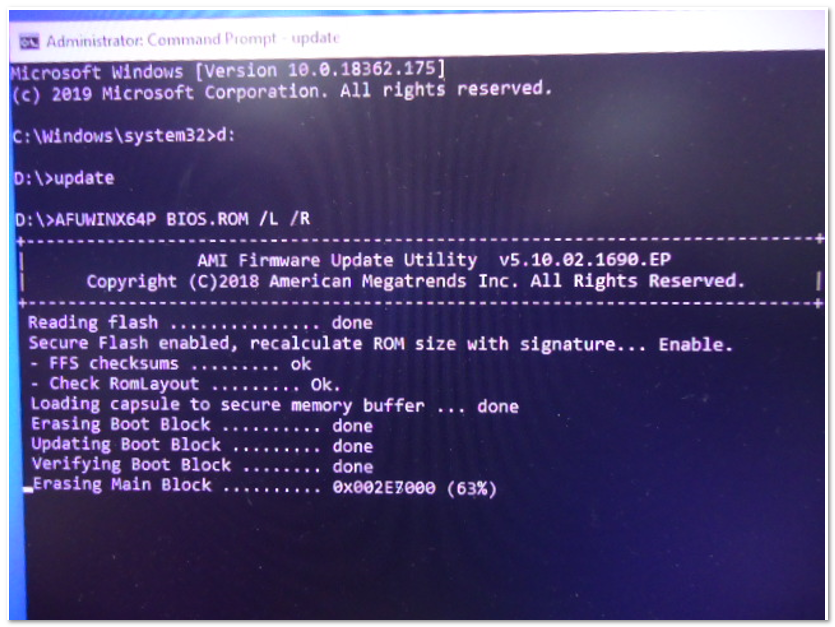

Método B: Actualizar ROM en Windows (64-bit)

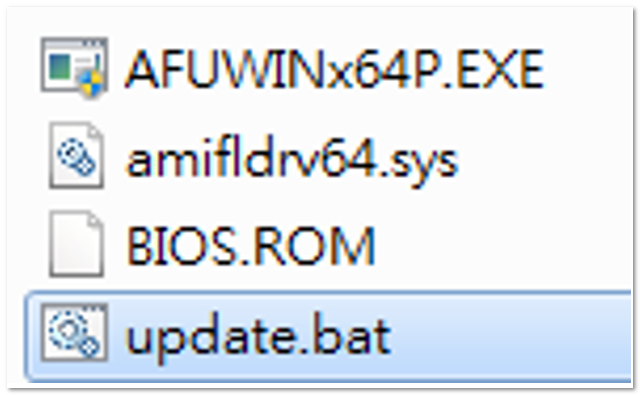

- Copie el archivo de BIOS ROM y las utilidades de flasheo en la raíz de una unidad USB.

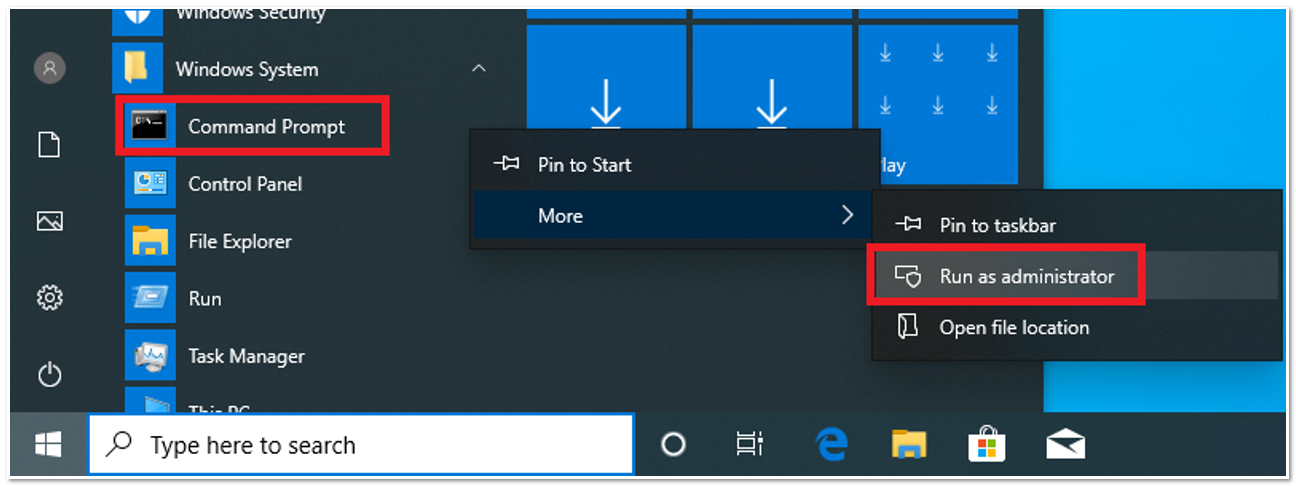

- En Windows, abra Símbolo del sistema como Administrador.
- Ejecute el script de actualización de ROM:
update
Espere a que se complete la actualización, luego reinicie el sistema.
Opción 2: Actualización de BIOS BIN (BIOS completa + ME)
Antes de flashear un BIOS BIN, debe deshabilitar ME Control en el BIOS. Si ME Control no está deshabilitado, la actualización de BIN puede fallar o corromperse.

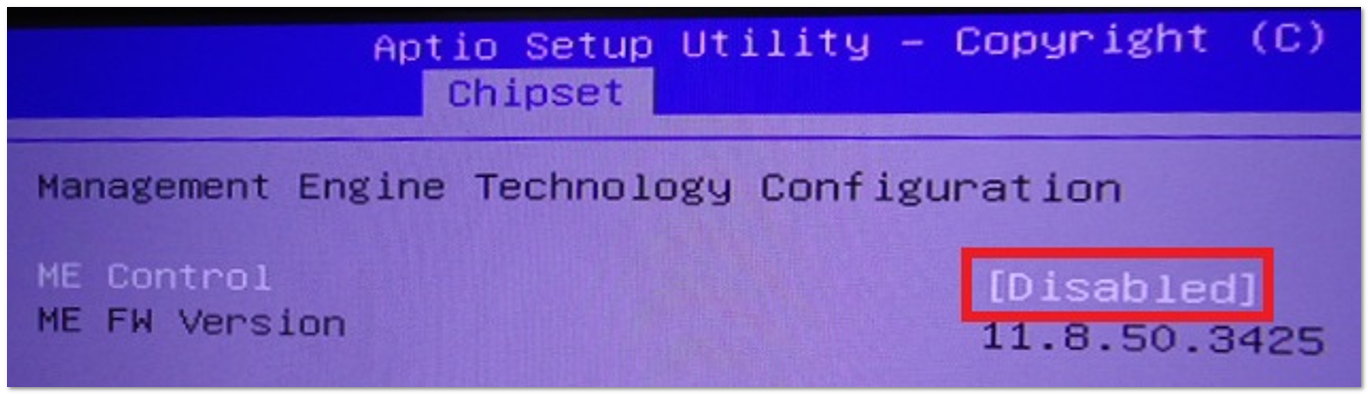

Paso 1: Deshabilitar ME Control (requerido)
- Ingrese a la configuración del BIOS.
- Localice ME Control.
- Configure ME Control como Deshabilitado.
- Guarde los cambios y salga del BIOS.

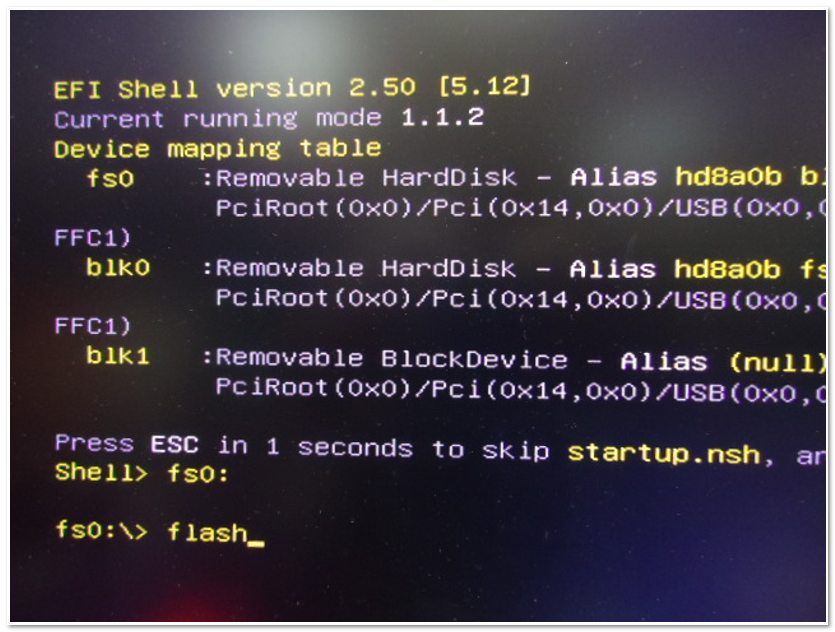

Método A: Actualizar BIN usando UEFI Shell (USB)

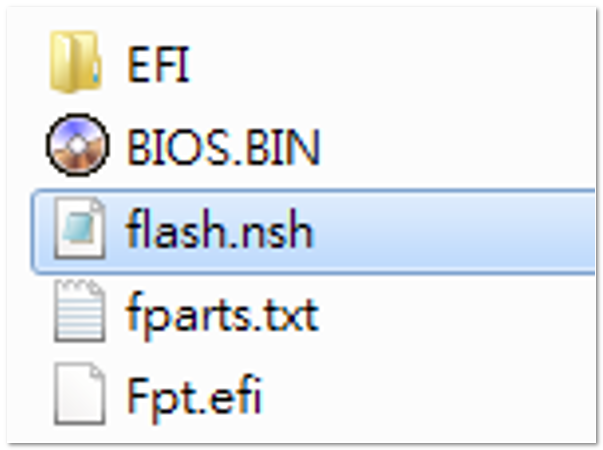

- Copie el archivo de BIOS BIN y las utilidades de flasheo en la raíz de una unidad USB.
- Inserte la unidad USB en el ECMG4-H110.
- Inicie el sistema desde la unidad USB y entre en UEFI Shell.
- En el símbolo del sistema, ejecute:
flash
Espere a que se complete la actualización, luego reinicie el sistema.

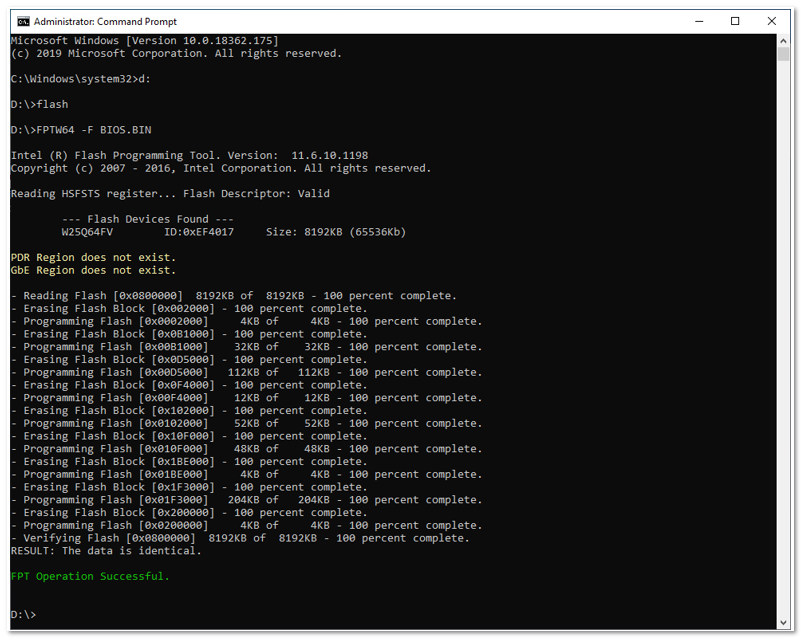

Método B: Actualizar BIN en Windows (64-bit)

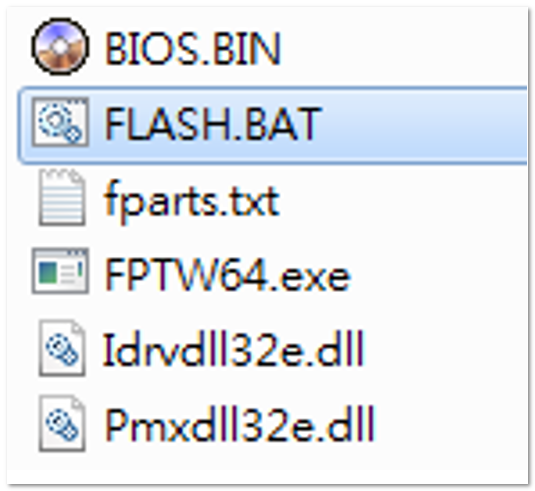

- Copie el archivo de BIOS BIN y las utilidades de flasheo en la raíz de una unidad USB.
- En Windows, abra Símbolo del sistema como Administrador.
- Ejecute el script de actualización de BIN:
flash
Espere a que se complete la actualización, luego reinicie el sistema.
Después de la actualización
- Reinicie el sistema cuando la actualización se complete.
- Ingrese a la configuración del BIOS para confirmar la nueva versión del BIOS.
- Restaure cualquier configuración personalizada del BIOS si es necesario.
- Confirme que utilizó el archivo de BIOS correcto para el Elo ECMG4-H110.
- Para actualizaciones BIN, asegúrese de que ME Control esté configurado como Deshabilitado.
- Confirme que todos los archivos están ubicados en la raíz de la unidad USB.
- Intente usar el método alternativo (UEFI Shell vs Windows).
Si el problema persiste, comuníquese con el Soporte Técnico de Elo y proporcione:
- Modelo: Elo ECMG4-H110
- Versión actual del BIOS
- Nombre del archivo de BIOS utilizado (ROM o BIN)
- Método de actualización utilizado (UEFI Shell o Windows)
