• E384627 - Escáner de Códigos de Barras 2D Elo Edge Connect (4720) Negro
• E454122 - Escáner de Códigos de Barras 2D Elo Edge Connect (4720) Blanco
• E245047 - Escáner de Códigos de Barras 2D Elo Edge Connect (4107) Negro
• E454318 - Escáner de Códigos de Barras 2D Elo Edge Connect (4107) Blanco

Ventajas del SE4720

✅ Rango de escaneo extendido - Hasta 30" (76.2 cm)
✅ Mayor ángulo de visión horizontal - 48°
✅ Mejor para aplicaciones de escaneo a larga distancia

Ventajas del SE4107

✅ Diseño más compacto - 31% más delgado (1.05" vs 1.40")
✅ Peso más ligero - 31% más liviano (0.049 lbs vs 0.071 lbs)
✅ Mayor resolución - 1280 x 960
✅ Mayor ángulo de visión vertical - 33.5°
✅ Mejor para instalaciones con espacio limitado

Cuando conecte su escáner por primera vez a través de USB, experimentará lo siguiente:

Conexión Inicial

• El escáner emite tres pitidos audibles para confirmar la alimentación y la inicialización exitosa

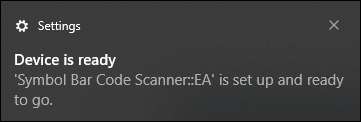

• En Windows PC, puede ver una notificación en la barra de tareas inferior derecha:

  "El dispositivo está listo. El escáner de códigos de barras Symbol::EA está configurado y listo para usar."

Indicadores Visuales

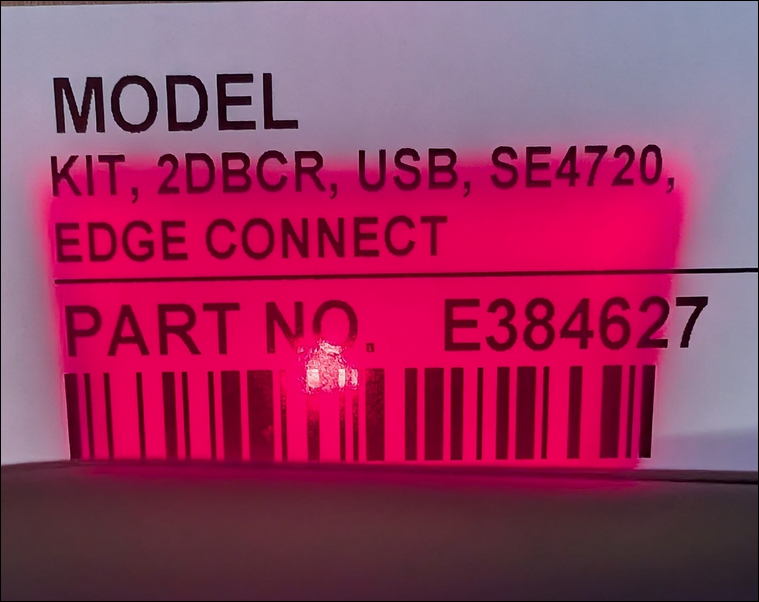

• El LED de iluminación roja del escáner SE4720 permanece constantemente encendido en un patrón trapezoidal

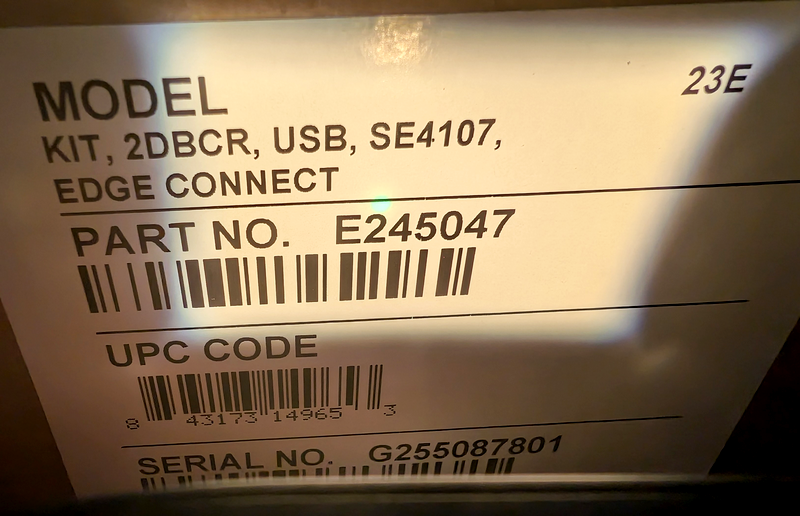

• El LED de iluminación blanca del escáner SE4107 permanece constantemente encendido en un patrón trapezoidal

Operación de Escaneo

• Cuando un movimiento o un objeto pasa frente al sensor, el apuntador láser se activa automáticamente
• Al escanear con éxito un código de barras, el escáner emite un pitido audible
• Los códigos de barras de configuración están incluidos en el QIG

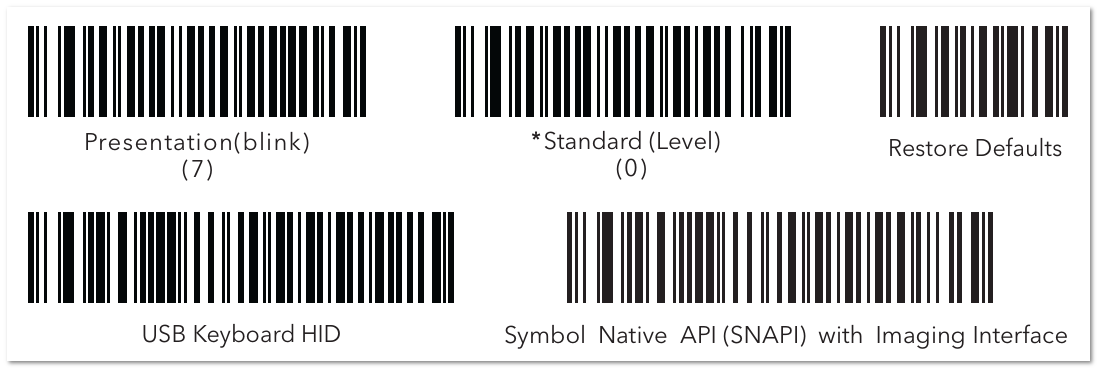

Los códigos de barras anteriores están incluidos en la Guía de Instalación Rápida (QIG) que se envía con los Escáneres de Códigos de Barras SE4720 y SE4107

SNAPI con Interfaz de Imagen

Tanto el SE4720 como el SE4107 vienen configurados de fábrica para usar SNAPI (Symbol Native API) a través de USB. Este protocolo avanzado permite:

• Transmisión de datos de códigos de barras
• Acceso a funciones de captura de imagen y diagnóstico
• Configuración y gestión de firmware a través de las herramientas de software de Zebra

Nota: SNAPI requiere que los controladores de Zebra o el SDK de Escáner Zebra estén instalados en el sistema anfitrión. Sin este soporte, los datos de código de barras no aparecerán en campos de texto como Notepad o cuadros de entrada del navegador.

Modo de Presentación

En Modo de Presentación, el escáner opera sin manos:

• Activa automáticamente el apuntador y la iluminación al detectar movimiento o un código de barras
• No se requiere presionar un gatillo o un comando de software
• Ideal para aplicaciones sin manos, incluyendo quioscos, instalaciones de montaje fijo o instalaciones en mostradores

Si su sistema no soporta el protocolo SNAPI, puede cambiar a Modo de Emulación de Teclado USB HID para que los datos de código de barras aparezcan en campos de texto abiertos.

Pasos de Configuración

1. Localice la Guía de Instalación Rápida (QIG) incluida con su escáner Elo/Zebra
2. Escanee únicamente el código de barras etiquetado como "USB Keyboard HID" en la guía
3. No escanee ningún código de barras adicional en el QIG

Esta configuración convierte el escáner para comportarse como un teclado USB estándar, enviando los datos del código de barras escaneado como pulsaciones de teclas.

Nota: Para configurar el SE4720 o SE4107 para el Modo de Emulación de Teclado HID, habilite el Modo de Presentación y agregue automáticamente una pulsación de Enter después de cada escaneo, puede escanear las etiquetas de código de barras personalizadas adjuntas a este artículo o usar 123Scan para subir los archivos de configuración personalizados también adjuntos a este artículo.

Para volver el escáner a su configuración original:

1. Abra la Guía de Instalación Rápida (QIG)
2. Escanee el código de barras "Restaurar Valores Predeterminados" proporcionado en la guía

Esto restablecerá todos los ajustes, incluyendo la interfaz de comunicación y el modo, al estado original de fábrica.

Reconocimiento del Modelo del Escáner

Al configurar con la utilidad 123Scan de Zebra:

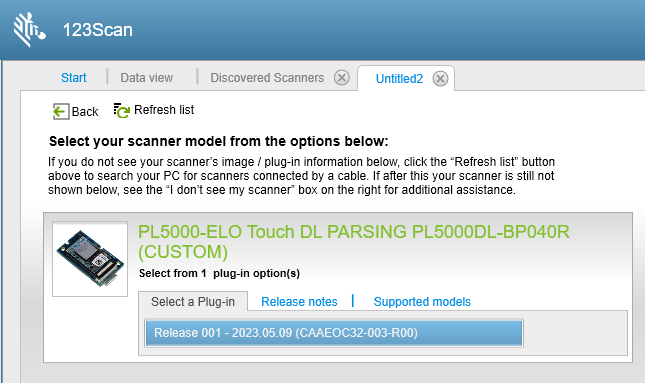

• El SE4720 aparecerá como Modelo: PL500DL (no SE4720)

• Puede recibir un error que dice "Este escáner no tiene un complemento válido disponible."

• Si se recibe el error anterior, por favor visite el siguiente artículo: ¿Por qué estoy recibiendo un error de escáner de código de barras, complemento no disponible con los escáneres SE4720?

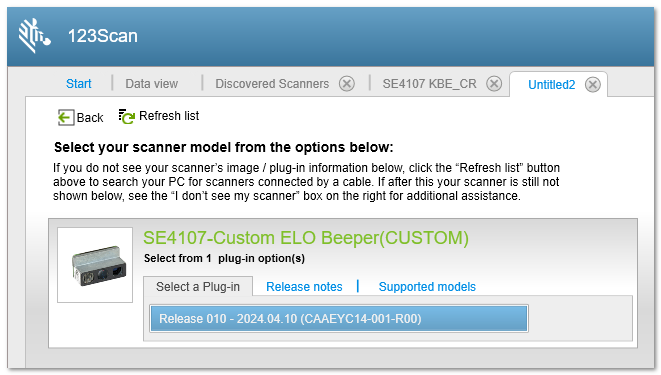

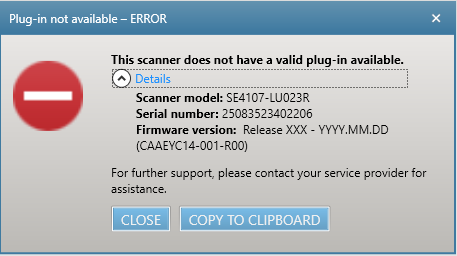

• El SE4107 aparecerá como SE4107 pero también puede mostrar un mensaje de error: "Este escáner no tiene un complemento válido disponible."

• Si se recibe el error anterior, por favor visite el siguiente artículo: ¿Por qué estoy recibiendo un error de "Este escáner no tiene un complemento válido disponible" con los escáneres SE4107?

Versión del Software

Asegúrese de estar utilizando la versión más reciente de 123Scan para el reconocimiento y configuración adecuados.

Última versión: v6.00.0036 (lanzada en octubre de 2025)

Descargar la Utilidad 123Scan de Zebra
