Cet article détaille les exigences de connexion série

Exigences de connexion série

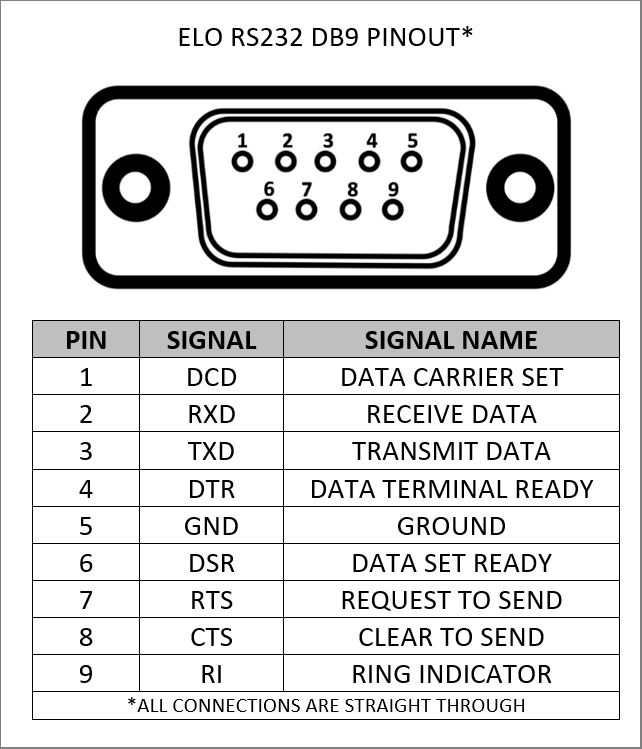

Pour les connexions tactiles, un câble série DB9 9 broches mâle à femelle en passe-through est la norme (comme dans la broche 1 d'une extrémité connectée à la broche 1 de l'autre extrémité, la broche 2 à la broche 2, etc.).

Les câbles série à modem nul (qui croisent les broches 2 et 3) ne fonctionneront pas.

La connexion minimale pour la série lors de l'utilisation du pilote Windows multi-touch est les broches 2 et 5, connectées en passe-through.

La connexion minimale pour la série lors de l'utilisation du pilote Windows 5 séries à touche unique est les broches 2, 3, 5, 6 et 8, toutes connectées en passe-through. La condition peut être réduite aux broches 2 et 5 uniquement en installant le pilote via une installation silencieuse et en incluant l'option /NoHandshake. Voir le Manuel de l'utilisateur dans la section Commune des fichiers décompressés pour plus de détails.

Lorsque le pilote à touche unique se charge, il envoie une commande (sur la broche 2) au contrôleur demandant l'identification. Le contrôleur envoie une réponse sur la broche 3. La broche 5 est la masse, nécessaire pour compléter tout circuit/chemin de signal. Lorsque le contrôleur est sous tension, il active la broche 6 (DSR). Lorsque le contrôleur termine son auto-test, il active la broche 6 (CTS). Par défaut, le pilote à touche unique ne se charge pas à moins que ces broches ne soient activées haut (+ 5 vdc).
