Cet article fournit les étapes pour configurer le Magtek MSR

Informations de programmation et utilitaires pour les MSR MagTek et l'utilitaire de lecteur USB à glisser et insérer de MagTek. Cet utilitaire permet à un utilisateur d'envoyer des commandes qui modifient la configuration de l'appareil pour les MSR à émulation USB HID et clavier (crypté et non crypté). Les informations ci-dessous sont également dans un fichier .pdf qui est joint à cet article de connaissance.

Outils nécessaires

• MagTek MSR
• Ordinateur avec Windows 7 ou supérieur
• Lecteur USB à glisser et insérer de MagTek – PN99510026
  • Cet utilitaire fonctionnera pour les MSR cryptés et non cryptés :
  • L'utilitaire MagTek ci-dessus peut également être trouvé dans les packs de pilotes des périphériques AIO, et dans le dossier des périphériques d'un AIO.

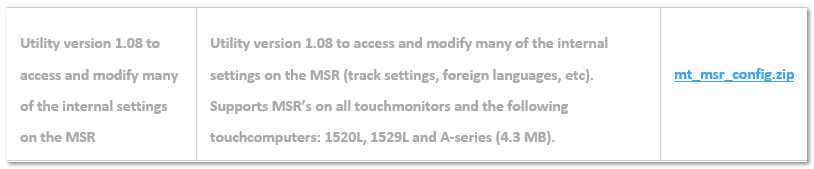

• Il existe également une version 1.08 de l'utilitaire de configuration MSR listée sur la page de téléchargement Elo, cependant, elle ne prendra en charge que les MSR non cryptés :

Informations sur le MSR
MSR non cryptés (MSR de suivi)

• PN Elo : E500356, E177037, + autres.
• PN MagTek : MSR-INTELLIHEAD-21030006
• VID/PID HID : 0801/0002
• VID/PID KB : 0801/0001

MSR cryptés (Série X, Série E, Série I, PayPoint, Elo POS)

• PN Elo : E001002, E122229
• PN : MODULE MSR, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (avec les valeurs par défaut de SureSwipe) : 0801/0011
• VID/PID HID (SureSwipe désactivé) : 0801/0002
• VID/PID KB : 0801/0001

Procédure

1. Téléchargez et installez l'application USB Swipe & Insert, PN99510026. Cela créera une icône sur votre bureau appelée 'MagTek USB MSR.'

2. Cliquez deux fois sur l'icône 'MagTek USB MSR' pour démarrer l'application.

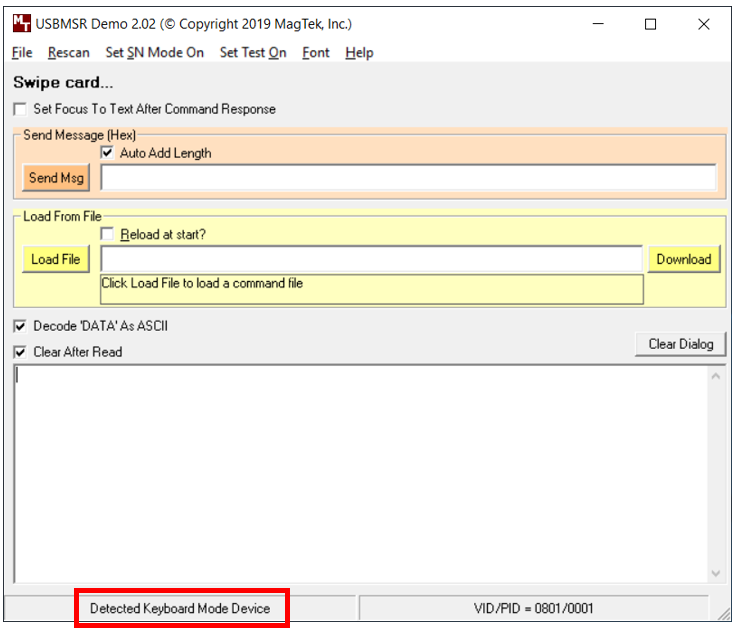

3. L'application s'ouvrira et identifiera un MSR connecté en mode clavier ou HID. Capture d'écran ci-dessous montrant Appareil détecté en mode clavier :


4. Vous pouvez envoyer des commandes en entrant la commande manuellement dans la zone “Send Msg”. Vous pouvez également télécharger un fichier texte fourni par MagTek ou créé par l'utilisateur en sélectionnant “Load File”.

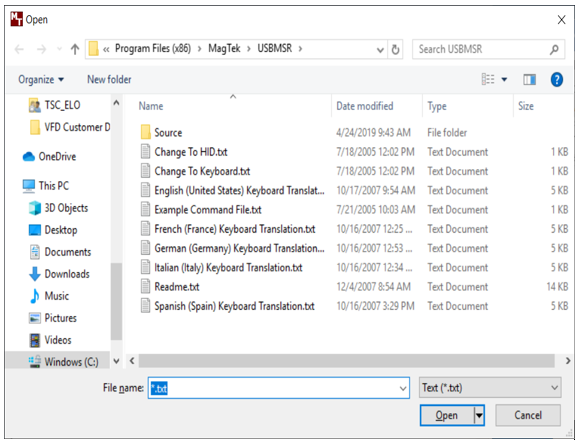

5. Les fichiers texte fournis par MagTek sont listés ci-dessous :

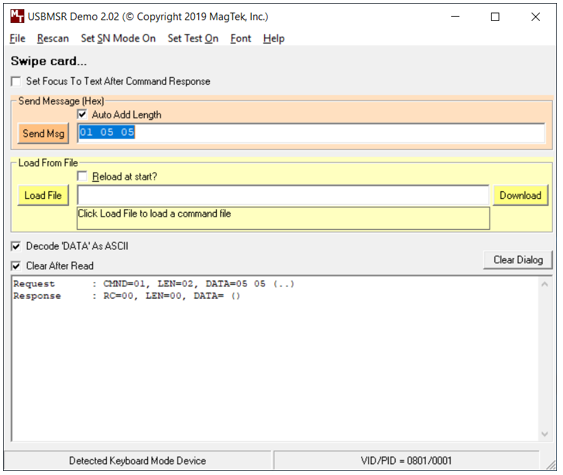

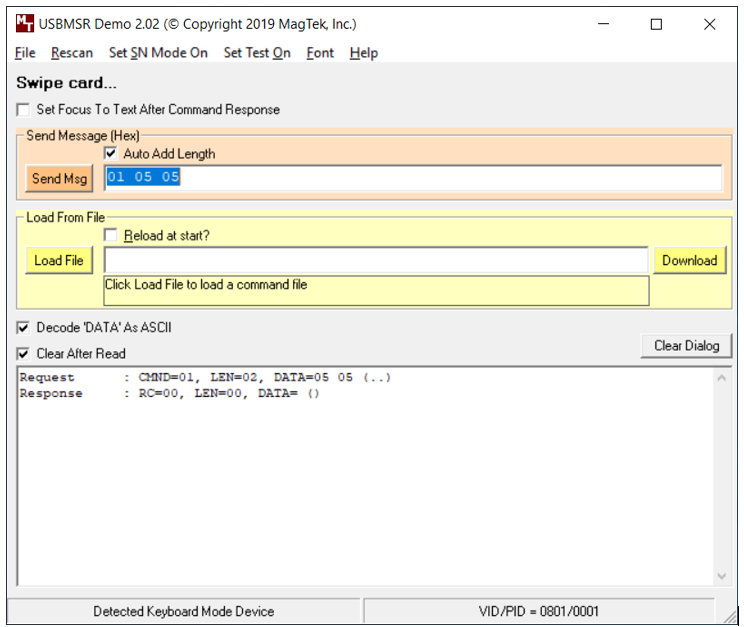

6. Pour envoyer une commande manuellement, vous devez taper la commande dans la ligne “Send Msg”, sélectionner Auto Add Length, et cliquer sur send. Dans cet exemple, une commande est envoyée pour lire uniquement la Piste 1 et la Piste 2 :



7. Après avoir envoyé des commandes, vous devez envoyer 02 pour réinitialiser l'alimentation du MSR et pour enregistrer les modifications. L'appareil sera redétecté par l'utilitaire après l'envoi de 02.

8. Pour vérifier que vos modifications ont été appliquées, vous pouvez envoyer une commande de requête. Pour voir quelles données de piste sont configurées sur un MSR crypté, envoyez 00 05. Dans l'exemple ci-dessous, la réponse indique DATA=05, ce qui correspond uniquement aux pistes 1 et 2 :



9. Ci-dessous se trouvent des commandes courantes pour chaque version du MSR. Toutes les commandes doivent être en HEX. Si vous avez besoin de programmation supplémentaire, vous devrez vous référer aux documents de référence technique de MagTek.

Liens de téléchargement des manuels et de la table ASCII ci-dessous :

• HID : HID99875320-6.01.pdf
• Émulation de clavier : KB99875321-10.01.pdf
• Crypté : 99875475-10.01.pdf
• Table ASCII : ASCII Table.txt

Commandes courantes

MSR Crypté

Commande pour obtenir le numéro de série :  00 03

Obtenir le niveau de sécurité :  15

Changer en KB/HID

• KB :  01 10 01
• HID : 01 10 00

Commandes SET Activées de Piste du MSR (Même ID de propriété pour KB et HID) :

• Toutes les pistes (par défaut) 01 05 95
• Piste 1 seulement : 01 05 01
• Piste 2 seulement : 01 05 04
• Piste 1 & 2 : 01 05 05

Supprimer tous les Sentinelles : 01 14 03

Pour supprimer des Sentinelles de Début/Fin individuelles :

• Pour supprimer la Sentinelle de Début de Piste 1 : envoyer 01 24 00, attendre ensuite 15 secondes et envoyer 02 pour réinitialiser le MSR.
• Pour supprimer la Sentinelle de Début de Piste 2 : envoyer 01 25 00, attendre ensuite 15 secondes et envoyer 02.
• Pour supprimer la Sentinelle de Fin de toutes les pistes : envoyer 01 2B 00, attendre ensuite 15 secondes et envoyer 02.

CR après chaque piste (le défaut est CR après toutes les données) : 01 21 8D

Supprimer CR : 01 22 00

Vitesse d'interrogation (le défaut est 1 milliseconde) : 10 Millisecondes 01 02 0A

Réinitialiser le MSR aux valeurs par défaut d'usine : Dynamag Default Levels 2.txt

MSR Non Crypté (KB/HID)

Commande pour obtenir le numéro de série : 00 01

Changer en KB/HID

• KB :  01 10 01
• HID : 01 10 00

Commandes SET Activées de Piste du MSR

Commandes SET Activées de Piste HID MSR :

• Piste 1 Données seulement : 01 04 01
• Piste 2 Données seulement : 01 04 04
• Piste 1 & 2 seulement : 01 04 05
• Piste 1, 2, & 3 : 01 04 95

Commandes SET Activées de Piste KB MSR :

• Piste 1 Données seulement : 01 03 01
• Piste 2 Données seulement : 01 03 04
• Piste 1 & 2 seulement : 01 03 05
• Piste 1, 2, & 3 : 01 03 95

Supprimer tous les Sentinelles : 01 04 00

Pour supprimer des Sentinelles de Début/Fin individuelles (Mode KB uniquement) :

• Supprimer la Sentinelle de Début de la Piste 1 (Par défaut “%”) : 01 14 00
• Supprimer la Sentinelle de Début de la Piste 2 (Par défaut “;”) : 01 15 00

Supprimer la Sentinelle de Fin (Par défaut “?”) : 01 16 00

CR après chaque piste (le défaut est CR après toutes les données) : 01 05 8D

Supprimer CR : 01 05 00

Réinitialiser le MSR aux valeurs par défaut d'usine : FC 55 AA

Pour enregistrer les modifications au MSR : Après avoir envoyé l'une des commandes de programmation ci-dessus, vous devez attendre 10 secondes et envoyer 02 pour réinitialiser le MSR.
