Cet article fournit des étapes pour monter le MSR sur le moniteur de bureau Elo 1523L.
Veuillez vous référer aux étapes ci-dessous pour installer le MSR sur un moniteur Elo 1523L ou 1723L. De plus, le Guide d'installation rapide (QIG), inclus dans la boîte avec la pièce #E628912 : ELO-MSR-1523L 1723L-BL-R, est fourni pour référence supplémentaire.
Étapes
-
Placez le moniteur face vers le bas sur une surface propre, douce et lisse pour protéger l'écran.
-
Retirez le capot périphérique du moniteur.
-
Connectez le connecteur à 5 broches du MSR (Lecteur de bande magnétique) au connecteur à 5 broches correspondant sur le moniteur.
-
Alignez les deux vis de montage Philips avec les trous désignés et sécurisez-les à l'aide d'un tournevis.
-
Appliquez les capuchons de vis en mylar sur les vis pour compléter l'assemblage.
-
Enfin, connectez le câble USB du moniteur à un port USB disponible sur l'ordinateur.
À ce stade, le MSR devrait être pleinement opérationnel.

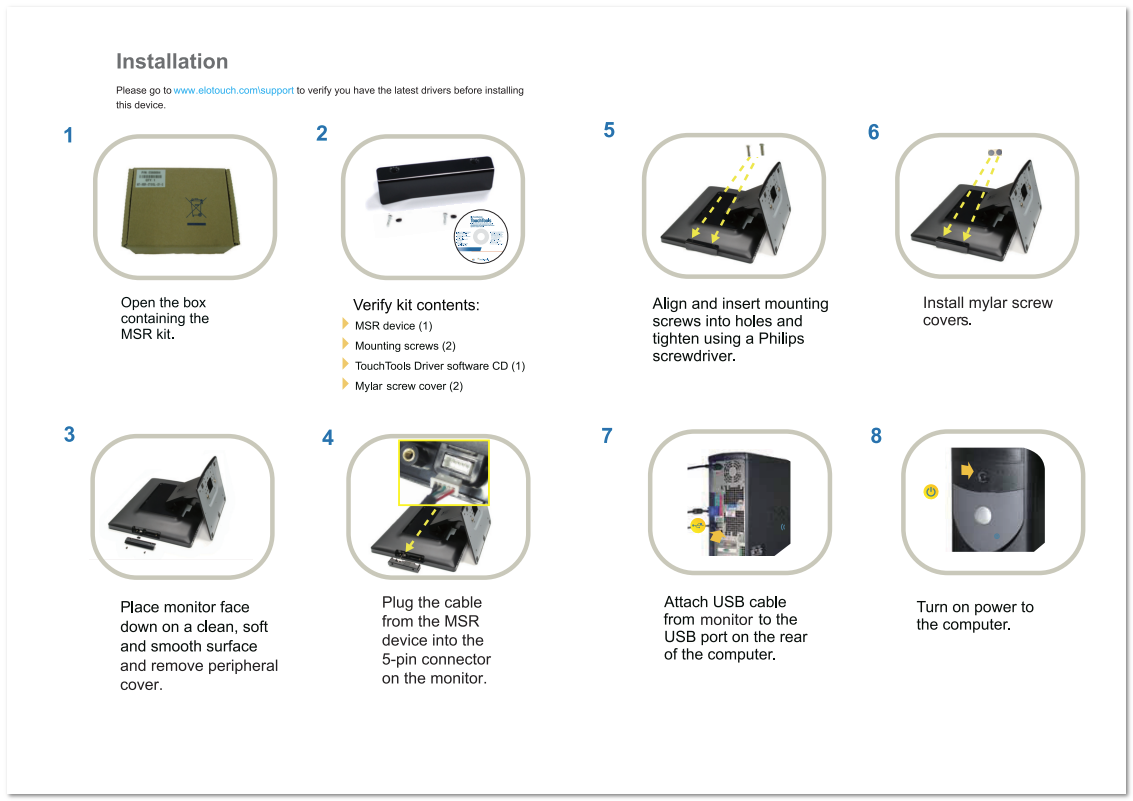

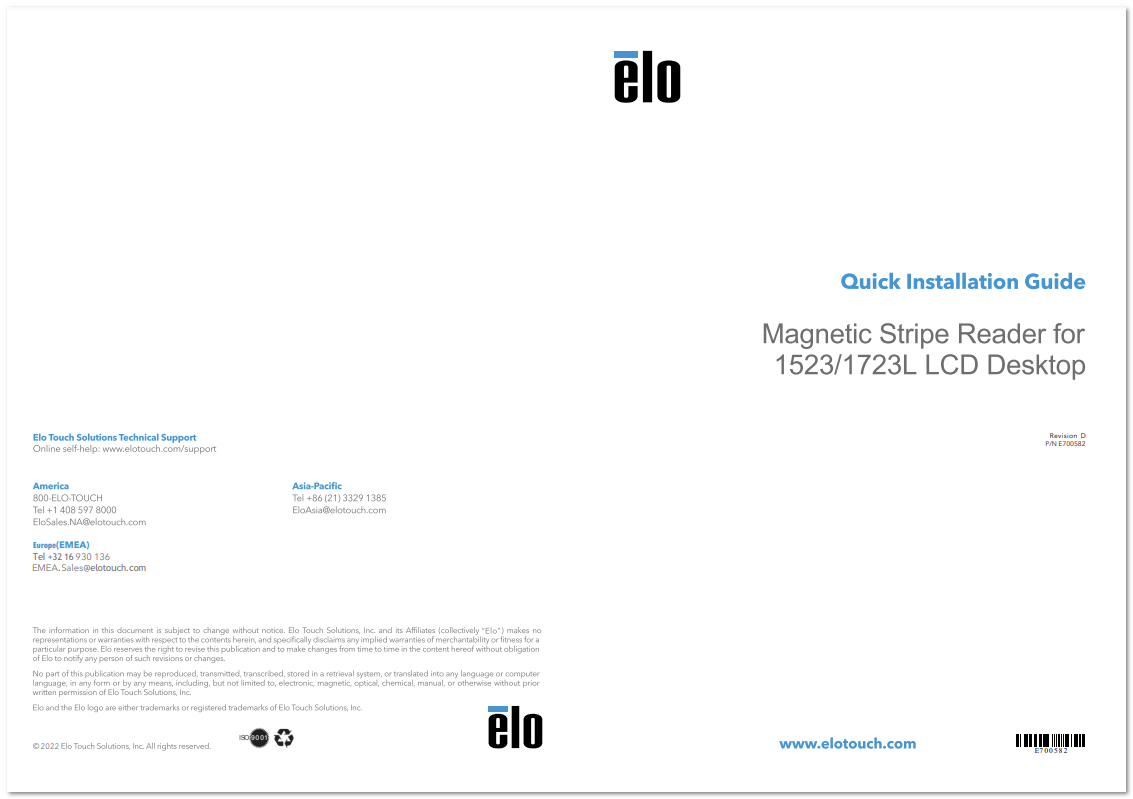

Guide d'installation rapide
