Cet article fournit des informations et des spécifications sur le câble GPIO E211544

Voici des informations sur le câble GPIO E211544 qui est utilisé sur les systèmes AAiO Android d'Elo ; I-Series et Backpack. Ce câble se connecte à un port GPIO sur les produits Elo qui disposent de cette fonctionnalité. Une extrémité a un connecteur pour interfacer avec le produit, l'autre extrémité est composée de fils volants pour se connecter à la solution GPIO ou au connecteur du client.

Produits Elo avec support GPIO :

• Une sortie avec 5V/200mA.
• Deux entrées (“1”=5V , “0”=GND).

Numéro de pièce du câble GPIO Elo : E211544 : KIT, câbles GPIO pour AAiO
Description : câble d'interface port GPIO pour signage tout-en-un I-Series

Spécifications et brochage :

• Courant - 200 mA
• Tension - 5 V
• Compatibilité - I-Series pour Android
• Brochage du câble
  • Broche 1 – Sortie 5V
  • Broche 2 – Connexion d'entrée 1
  • Broche 3 – Connexion d'entrée 2
  • Broche 4 – Masse
  • Broche 5 – Masse
• Dimensions - 1,8 m

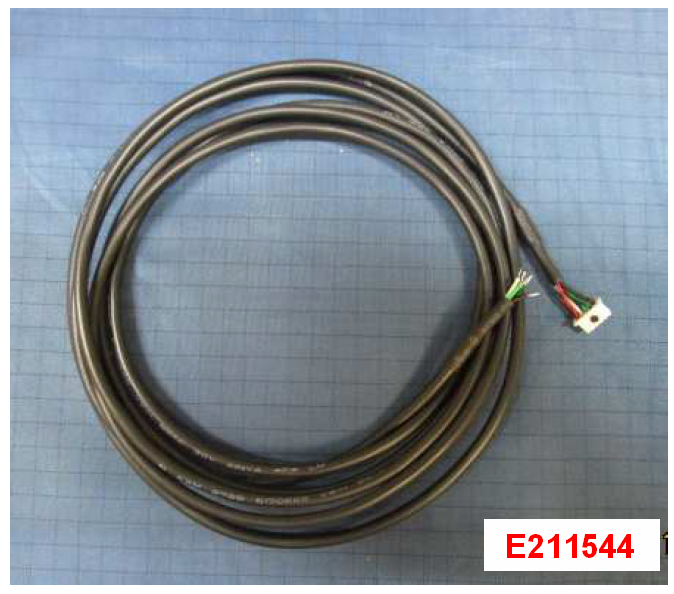

Photo :

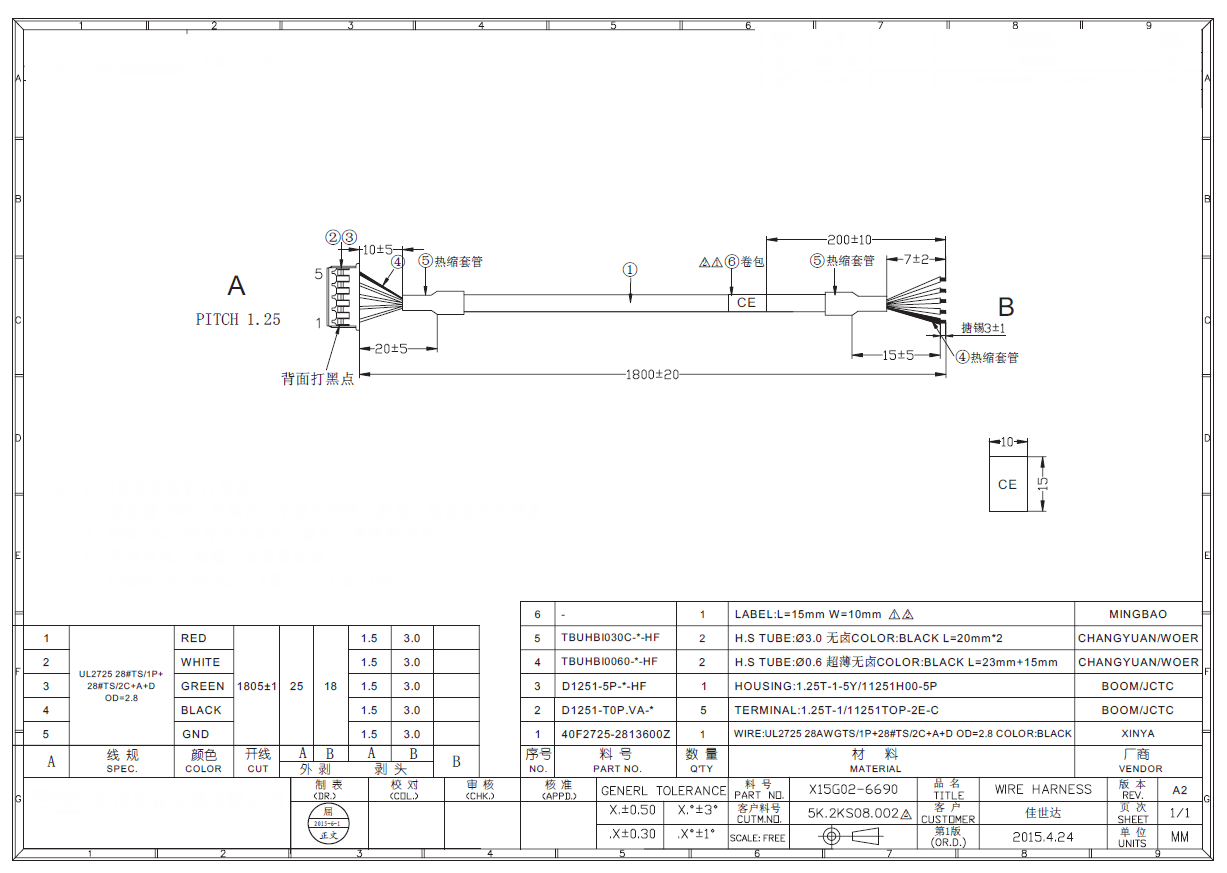

Dessin :
