Cet article explique comment mettre à jour le firmware sur l'écran tactile ET6553L

Veuillez suivre les étapes ci-dessous pour mettre à jour le firmware sur les écrans tactiles ET6553L :

Voir l'outil de mise à jour et le fichier de firmware attachés

Ce document décrit le processus de mise à jour du firmware du contrôleur tactile sur l'ET6553L à l'aide de l'outil logiciel eGalax, MP600674.

Certaines unités peuvent présenter des lignes cassées lors du dessin ou du glissement sur l'écran. Le problème peut être intermittent et difficile à reproduire lors des tests. Pour remédier à cela, toutes les unités avec un firmware de contrôleur de révision plus ancien, version 07_T1, doivent être mises à jour vers la révision actuelle 09 ou ultérieure.

1. Outils :

1. PC avec Windows OS (Windows 7/ Windows 10)

2. Câble USB Type A à B

3. Fichier de firmware du contrôleur tactile - E131176 S/W, FICHIER PCFG, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)

4. Outil de chargement du firmware - MP600674 OUTIL DE TEST, CONTROLEUR TACTILE PCAP, CTR-8351XX, POUR E555516 ET6553L (outil logiciel EGALAX)

5. Clé USB (facultatif)

2. Procédure de mise à jour :

1. Placez le dossier MP600674 (outil logiciel EGALAX) sur l'ordinateur de test

2. Connectez le PC au moniteur (via USB ; l'appareil doit être alimenté)

3. Ouvrez le dossier nommé Test Tool_PCFG0056v09

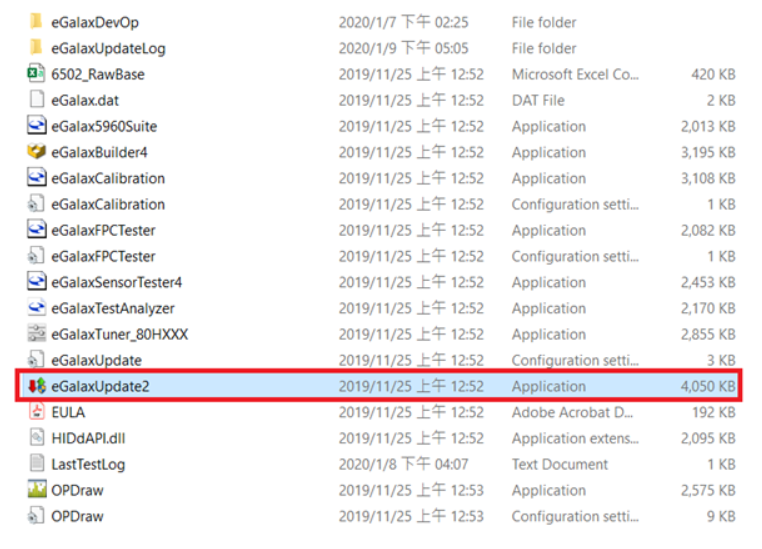

d. Double-cliquez sur "eGalaxUpdate2.exe" pour commencer le processus de mise à jour.

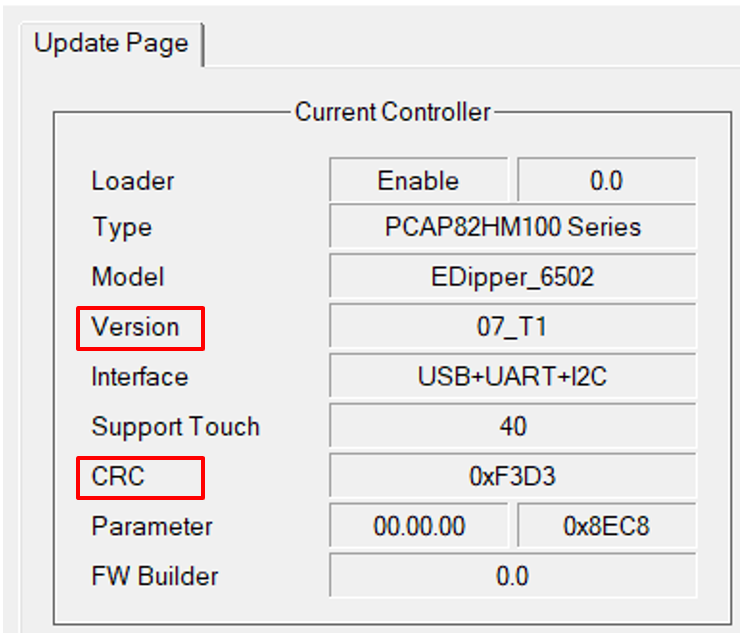

Vérifiez que la version du contrôleur est 07_T1 et que le CRC est 0xF3D3.

e. Vérifiez que la version du contrôleur est 07_T1 et que le CRC est 0xF3D3.

1. Si oui, passez à l'étape suivante

2. Si la version est 09 et le CRC 05x59A7, le FW n'a pas besoin d'être mis à jour. L'unité peut être retournée à l'emballage.

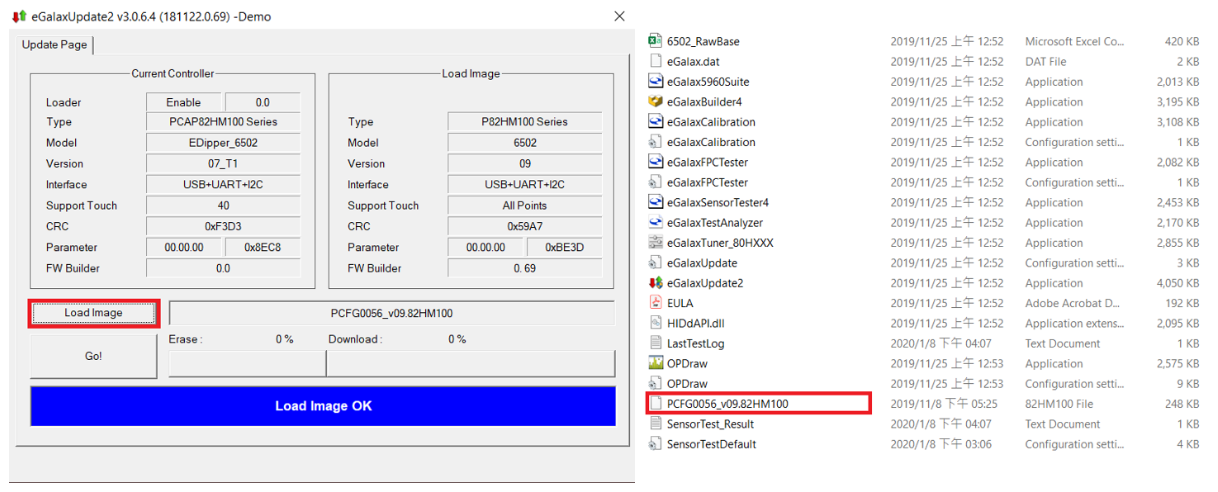

f. Cliquez sur charger l'image, puis sélectionnez le fichier de firmware PCFG0056_v09.82HM100. Vérifiez que le chargement de l'image est OK.

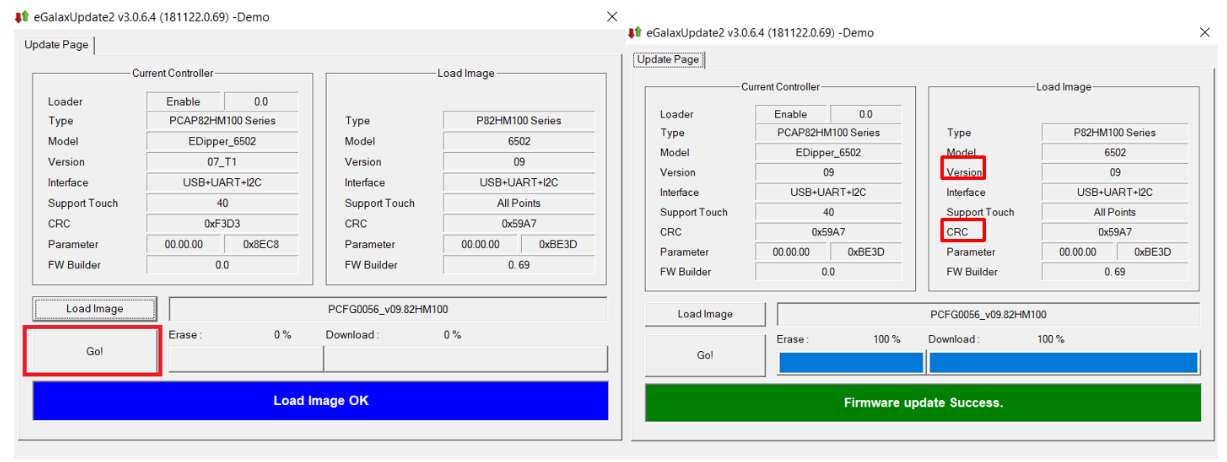

g. Cliquez sur Go !

1. Le programme affichera une série d'écrans. Une fois terminé, vérifiez ce qui suit :

1. Mise à jour du firmware réussie, Version (09) et CRC (05x59A7)

2. Si réussi, fermez le programme et continuez à l'étape H

3. Si le chargement échoue, répétez les étapes E-G

h. Coupez l'alimentation de l'unité et effectuez des tests fonctionnels tactiles standard. Si cela réussit, éteignez l'unité et réemballez-la.
