Comment mettre à jour le BIOS système & le firmware Intel ME sur Elo Backpack avec Intel®

Public cible : Public / Clients Elo, Administrateurs IT, Techniciens de terrain & Intégrateurs

Type d'article : Programmation de firmware, Maintenance de carte mère & Procédure de flashage de BIOS

Cet article fournit des instructions étape par étape pour mettre à jour le BIOS système et le firmware Intel® Management Engine (ME) sur le Elo Backpack® avec Intel (Windows/architecture Intel) en utilisant l'utilitaire AMI Firmware Update (AFUWIN) basé sur Windows.

Prérequis & Téléchargement du firmware

Téléchargez le package de BIOS/ME firmware spécifique vérifié pour votre modèle d'Elo Backpack depuis le portail officiel :

Procédure étape par étape de mise à jour du BIOS & du ME

Phase 1 : Activer le re-flash du firmware Intel ME dans le BIOS

1. Connectez un clavier USB, allumez l'Elo Backpack avec Intel, et appuyez plusieurs fois sur la touche Del pendant le démarrage pour entrer dans l'utilitaire de configuration du BIOS.
2. Naviguez vers le chemin suivant :
   Advanced > PCH-FW Configuration > Firmware Update Configuration

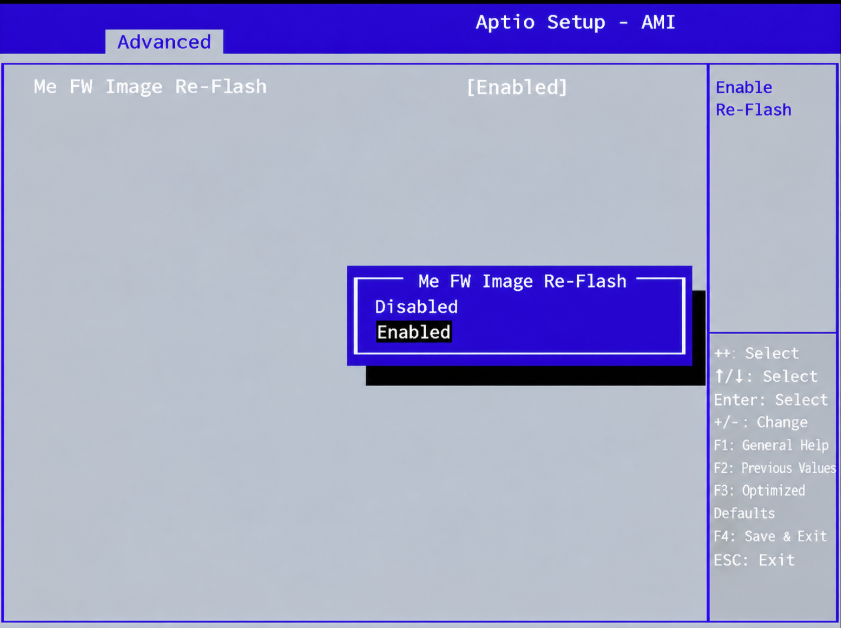

3. Trouvez le paramètre Me FW Image Re-Flash et changez-le en [Enable] :



4. Allez dans l'onglet Save & Exit, sélectionnez Save Changes and Reset, et laissez le système redémarrer sous Windows.

Phase 2 : Exécuter la programmation du firmware sous Windows

5. Extrayez l'archive de l'outil de flashage AfuWin64.zip sur votre disque local (par ex., C:\BIOS_Update\).
6. Copiez le nouveau fichier binaire du firmware BIOS (par ex., B245.20A) directement dans le même dossier que AFUWINx64.exe.
7. Ouvrez Invite de commandes en tant qu'administrateur :
   • Cliquez sur le menu Démarrer de Windows, tapez cmd, faites un clic droit sur Invite de commandes, et sélectionnez Exécuter en tant qu'administrateur.

8. Changez le répertoire (cd) vers votre dossier d'outil de flashage :

   cd C:\BIOS_Update

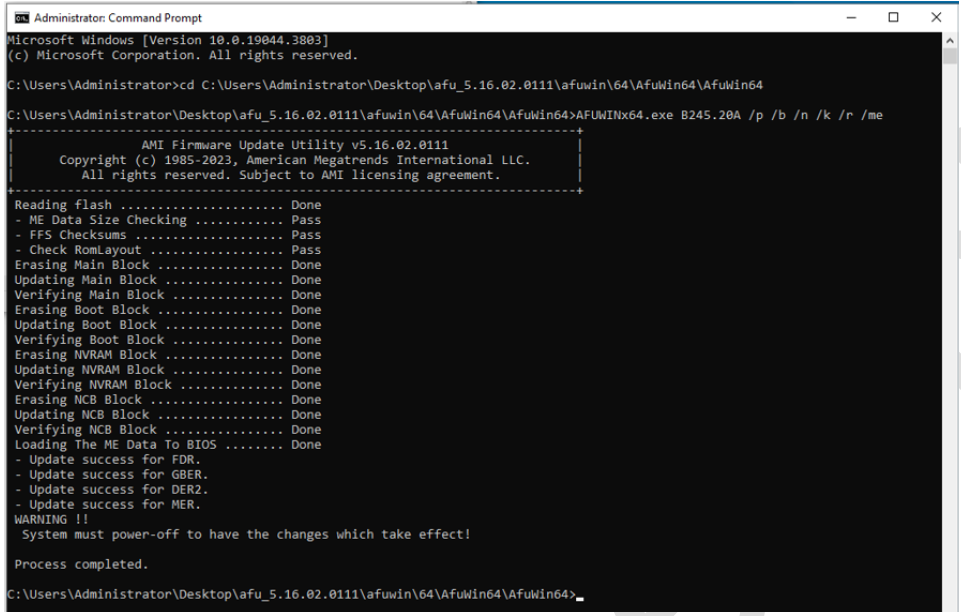

9. Exécutez la commande de flash (remplacez B245.20A par votre nom de fichier de firmware réel si différent) :

   AFUWINx64.exe B245.20A /p /b /n /k /r /me

   (Détails des paramètres : /p programme le BIOS principal, /b programme le bloc de démarrage, /n programme le NVRAM, /k programme les blocs non critiques, /r préserve le UUID/les clés SMBIOS, /me programme la région Intel ME.)



Phase 3 : Redémarrage du système & Vérification de la version

10. Une fois que l'utilitaire affiche un statut de réussite, redémarrez le système. Le système effectuera un cycle d'initialisation secondaire automatisé pendant le redémarrage pour appliquer le firmware ME.
11. Pendant le redémarrage, appuyez sur Del pour entrer dans le menu de configuration du BIOS.
12. Sous les onglets Main et Advanced, vérifiez que la Version du BIOS et la Version du firmware ME reflètent les numéros de build nouvellement installés.
