Cet article comprend des informations ci-dessous qui décrivent les différentes connexions sur les moniteurs Elo.

Connexion d'alimentation

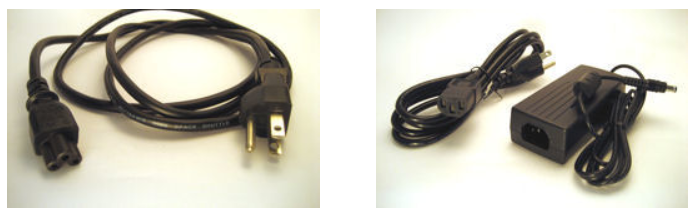

Cela fournit de l'alimentation pour le moniteur et l'écran tactile. Il existe deux types de base : un cordon CA et une alimentation CC. Certains moniteurs ont l'un ou l'autre, certains moniteurs ont les deux. Si les deux sont fournis, choisissez-en uniquement un.

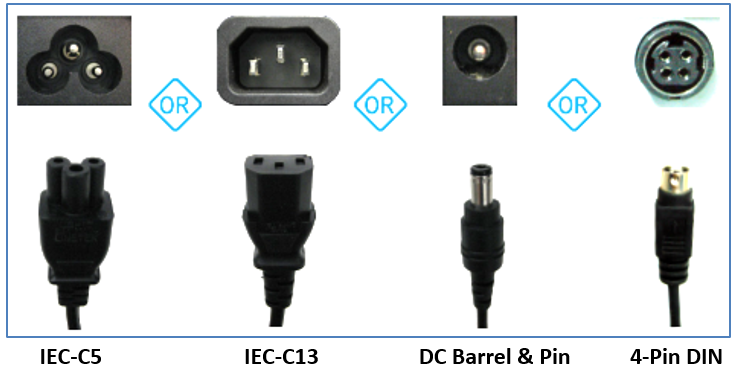

Ci-dessous montre différents types de connexions CA et CC.



Connexion vidéo

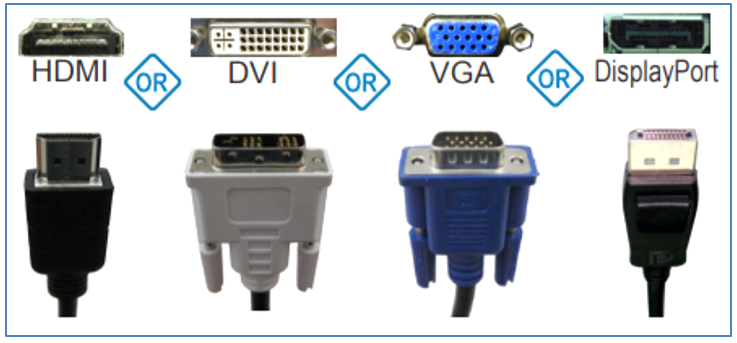

Cela fournit l'"image" sur l'affichage. Il existe différents types de connexions vidéo : HDMI, DVI, VGA, DisplayPort. Si plus d'une connexion vidéo est sur le moniteur, utilisez-en uniquement une.
REMARQUE : Le connecteur VGA bleu a trois rangées de broches ; c'est un connecteur vidéo, pas un connecteur série.



Connexion tactile

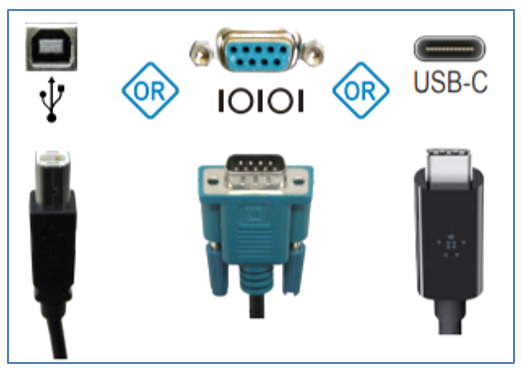

Cela fournit une connexion pour la partie tactile du moniteur. Il existe trois types de base : USB, USB-C et série. Si le moniteur a plus d'une connexion tactile, choisissez-en uniquement une.
REMARQUE : Le connecteur série bleu-vert ressemble au connecteur VGA bleu, mais il n'a que 2 rangées de broches.



Connexion haut-parleur (facultatif)
Cela fournit une connexion pour l'audio de l'ordinateur à être joué par les haut-parleurs du moniteur. Certains moniteurs tactiles n'incluent pas de haut-parleurs.



Télécommande OSD filaire

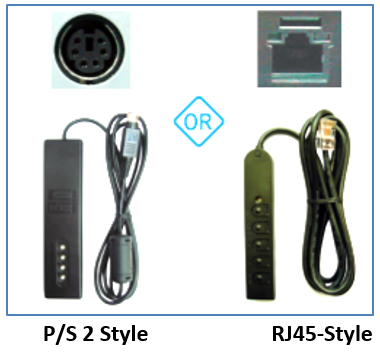

Certains moniteurs (principalement des moniteurs à cadre ouvert et IDS) ont des télécommandes OSD filaires pour contrôler l'affichage à l'écran. Il existe deux types, le style P/S 2 plus ancien et le style RJ45 plus récent.
