Cet article explique comment envoyer des commandes de configuration à un lecteur de bande magnétique Elo (MSR) en utilisant l'application de démonstration MagTek USB MSR.
💡 Remarque : L'application de démonstration MagTek USB MSR peut détecter un MSR connecté fonctionnant en mode Clavier ou en mode HID.
Exigences
- Lecteur de bande magnétique Elo compatible
- Ordinateur Windows
- Application MagTek USB Swipe & Insert Reader
Envoyer des commandes au MSR
- Téléchargez et installez l'application MagTek USB Swipe & Insert Reader. L'installation crée un raccourci sur le bureau nommé MagTek USB MSR.
- Connectez le MSR à l'ordinateur.
- Double-cliquez sur le raccourci MagTek USB MSR sur le bureau pour ouvrir l'application.
-

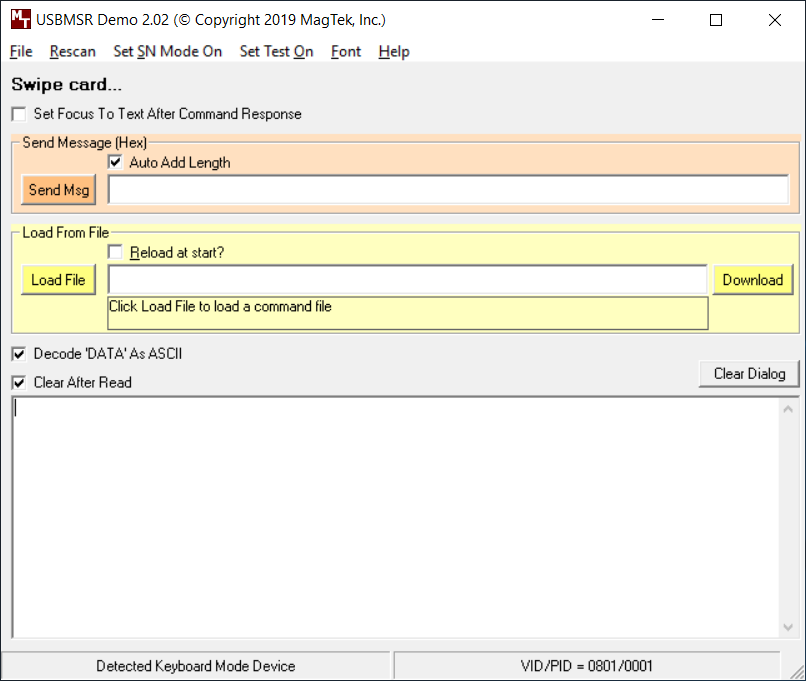

Confirmez que l'application détecte le MSR connecté. L'appareil apparaîtra en mode Clavier ou en mode HID.
- Envoyez une commande en utilisant l'une des méthodes suivantes :
- Saisissez la commande manuellement dans le champ Send Msg.
- Sélectionnez Load File pour charger un fichier de commande fourni par MagTek ou créé par l'utilisateur.
-
Pour envoyer une commande manuellement :
- Saisissez la commande dans le champ Send Msg.
- Sélectionnez Auto Add Length.
- Sélectionnez Send.

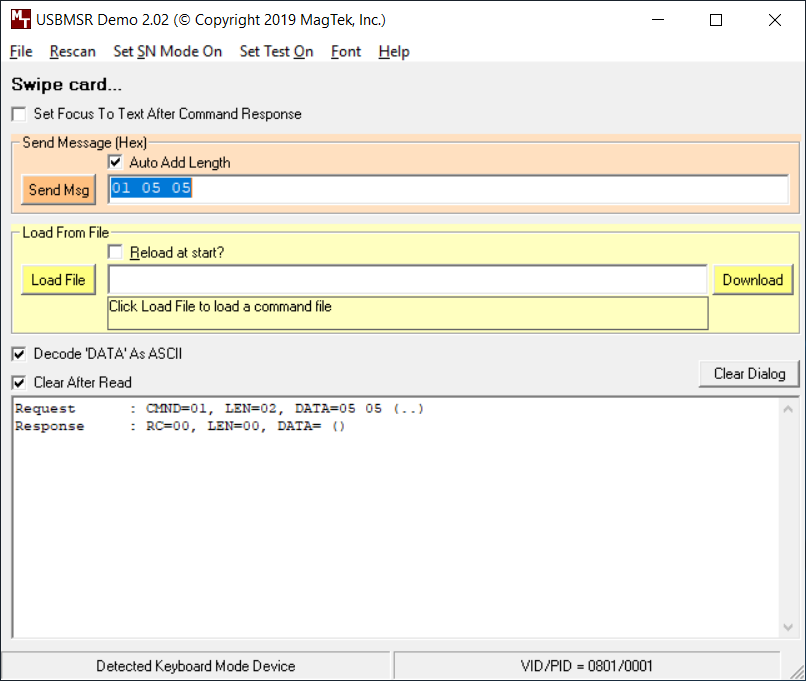

L'exemple suivant envoie une commande qui configure le MSR pour lire uniquement les pistes 1 et 2 :
- Après avoir envoyé la commande de configuration, envoyez
02pour couper et rétablir l'alimentation du MSR et enregistrer les modifications. L'application détectera à nouveau l'appareil après le cycle d'alimentation.
⚠️ Important : Les modifications de configuration peuvent ne pas être enregistrées tant que la commande de cycle d'alimentation
02 n'a pas été envoyée.Vérifier la configuration
- Saisissez la commande de requête appropriée dans le champ Send Msg.
- Sélectionnez Auto Add Length, puis sélectionnez Send.
- Examinez la réponse renvoyée par le MSR.
Pour vérifier les pistes activées sur un MSR chiffré, envoyez la commande de requête suivante :
00 05Dans l'exemple suivant, la réponse affiche DATA=05, ce qui indique que les pistes 1 et 2 sont activées :
Fichiers de commandes MagTek
L'application MagTek peut inclure des fichiers de commandes tels que :
- Example Command File.txt
- Change To HID.txt
- Change To Keyboard.txt
- Fichiers de configuration clavier pour différentes langues
💡 Astuce : Sélectionnez Load File dans l'application MagTek pour ouvrir un fichier de commande fourni ou créé par l'utilisateur.
Mots-clés
Elo MSR, MagTek USB MSR, lecteur de bande magnétique, commandes MSR, mode Clavier, mode HID, Auto Add Length, Piste 1, Piste 2
