Cet article fournit les spécifications pour P/N : E538507 : ELO-KIT-CABLE-DVI-D-à-HDMI

Voir ci-dessous pour les spécifications pour P/N : E538507 : ELO-KIT-CABLE-DVI-D-à-HDMI

E538507

• Description : kit de câble Elo, câble DVI-D à HDMI 1.4
• Le câble DVI-D à HDMI doit inclure deux types de fiches sur le câble. Un côté doit être une fiche mâle DVI-D standard (Single Link) et l'autre côté une fiche mâle HDMI 1.4 Type A standard.
• Longueur : 1,8 m (6 pieds)
• Couleur : Noir
• Tous les câbles et connecteurs doivent être conformes à la norme PC-99

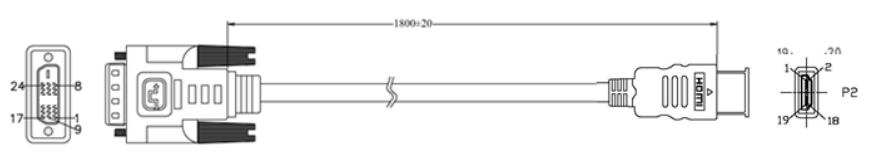

Dessins :

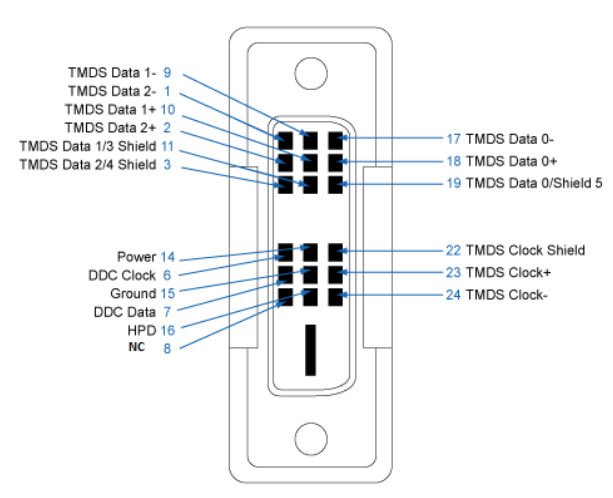

Le schéma de câblage DVI-D (Single Link) doit être comme suit :

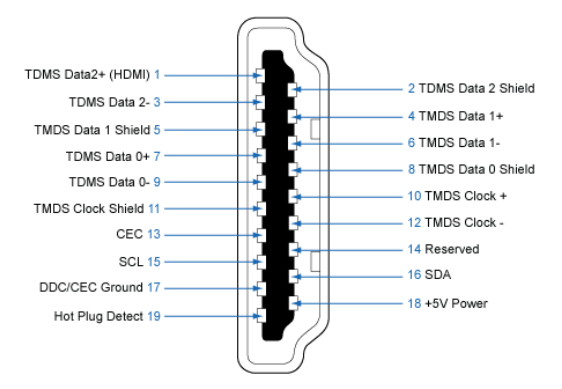

Le schéma de câblage standard HDMI 1.4 Type A doit être comme suit :
