Cet article fournit les spécifications pour P/N : E583090 : ELO-KIT-CABLE-DVI-D-to-DP

Voici les spécifications pour Elo P/N : E583090 : ELO-KIT-CABLE-DVI-D-to-DP.

E583090

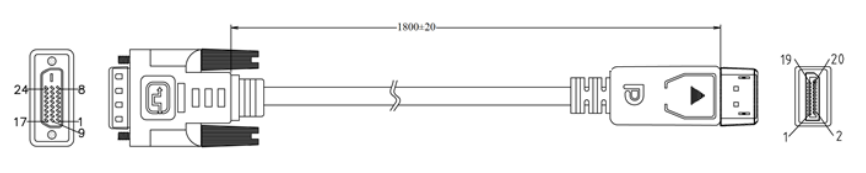

• Description : Câble vidéo DVI-D vers DisplayPort de 1,8 m
• Le câble DVI-D vers DisplayPort doit inclure deux types de prises sur le câble. Un côté doit être une prise mâle DVI-D (Dual Link) standard et l'autre côté une prise mâle DisplayPort 1.2 standard.
• Longueur : 1,8 m (6 pieds)
• Couleur : Noir
• Tous les câbles et connecteurs doivent être conformes à PC-99

Schémas :

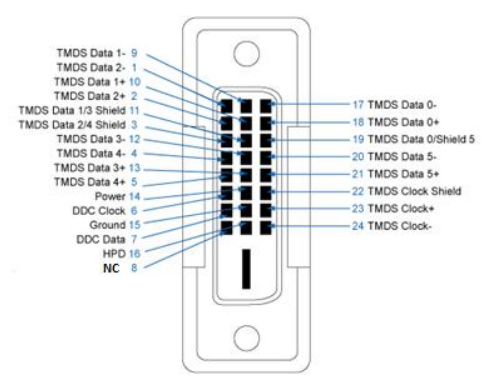

Le schéma de câblage DVI-D (Dual Link) doit être le suivant :

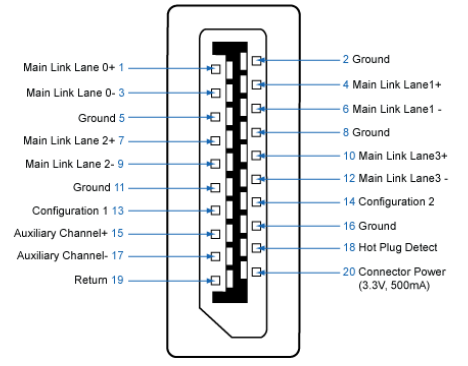

Le schéma de câblage standard DisplayPort 1.2 doit être le suivant :
