Cet article explique comment supprimer tous les sentinelles du lecteur de bande magnétique chiffré MagTek, numéro de pièce Elo E001002.

Outils requis

• Lecteur MSR MagTek chiffré Elo, numéro de pièce E001002
• Ordinateur fonctionnant sous Windows 7 ou version ultérieure
• Utilitaire de programmation MagTek

Procédure

1. Téléchargez et installez l’Utilitaire de programmation MagTek.

   Après l’installation, ouvrez le menu Démarrer de Windows et lancez USBMSR Demo 2.02.

2. Connectez le MSR à l’ordinateur. L’utilitaire doit détecter le MSR en Mode Clavier ou en Mode HID.

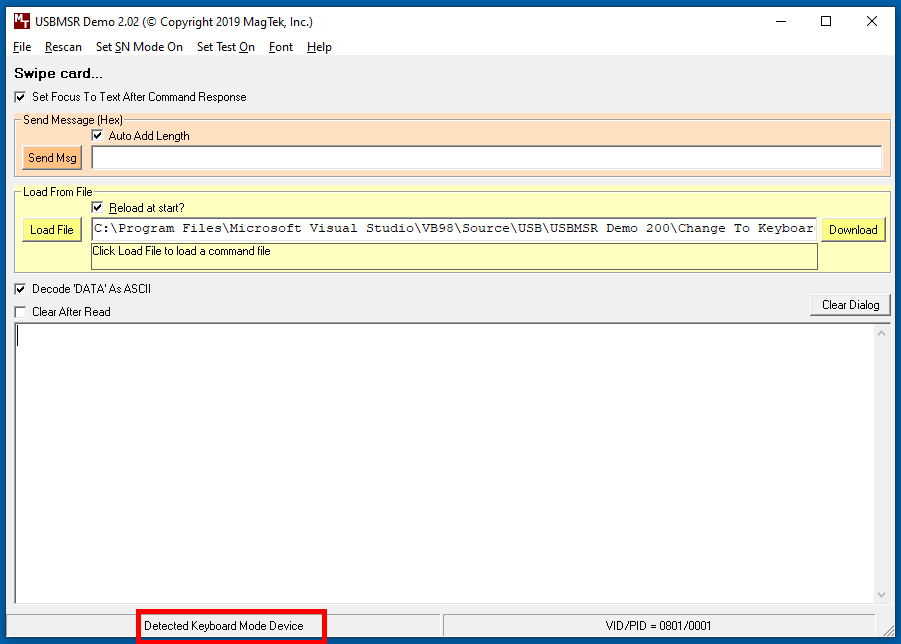

   L’exemple suivant montre un MSR détecté en Mode Clavier :



3. Pour envoyer une commande manuellement :

   1. Saisissez la commande dans le champ Send Msg.
   2. Sélectionnez Auto Add Length.
   3. Cliquez sur Send Msg.
   Commande pour supprimer tous les sentinelles

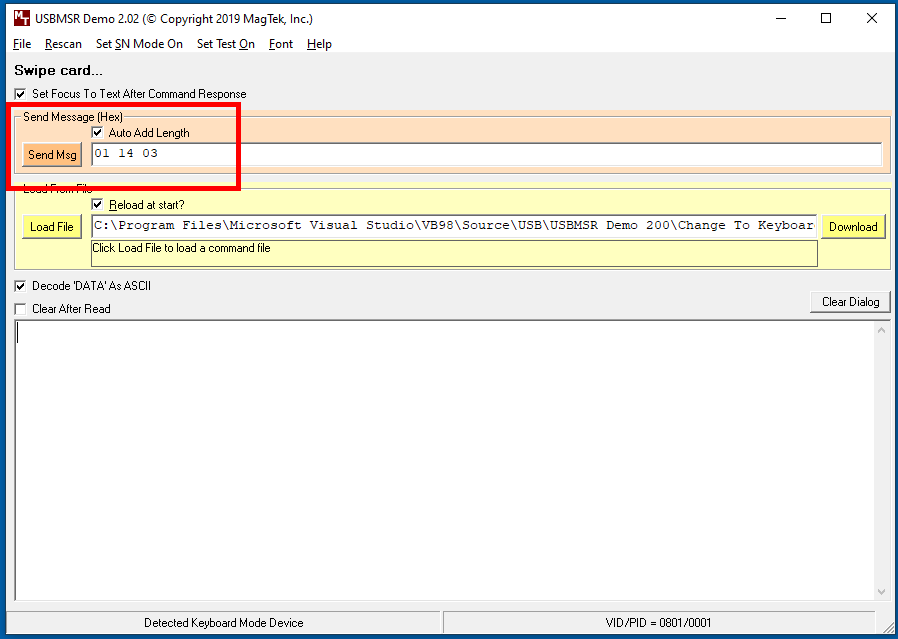

   Saisissez 01 14 03, puis cliquez sur Send Msg.

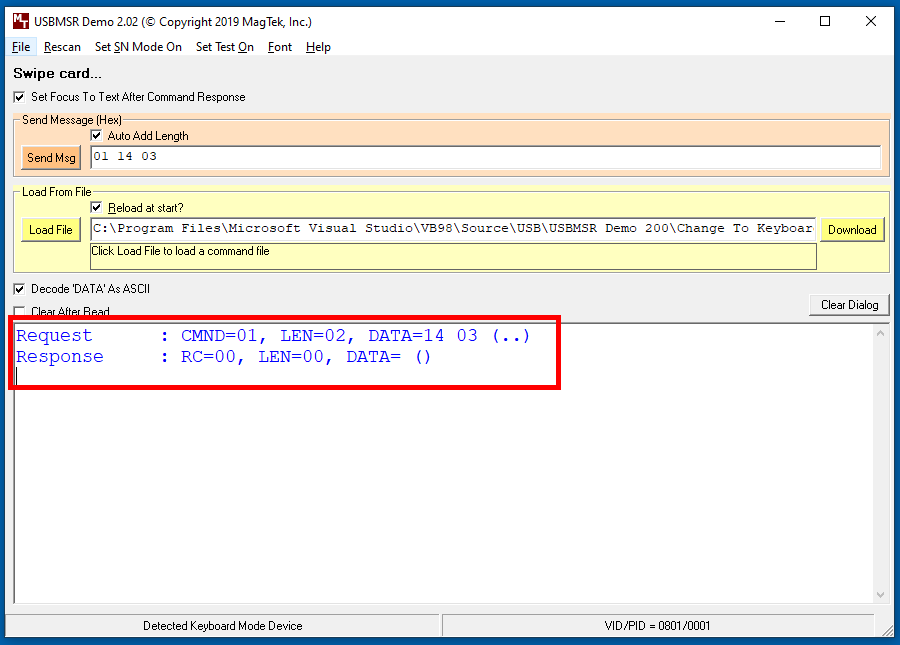

   Après l’envoi de la commande, la requête et la réponse apparaissent dans la fenêtre de données de l’utilitaire.

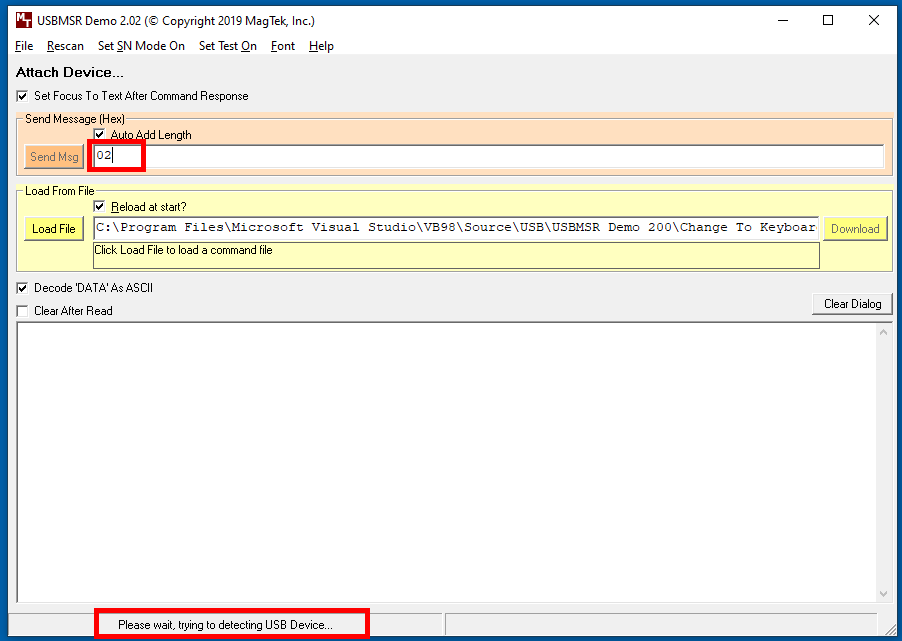

4. Saisissez 02 dans le champ Send Msg, puis cliquez sur Send Msg. Cela coupe et rétablit l’alimentation du MSR et sauvegarde les modifications.

   Important : Vous devez envoyer la commande 02 après avoir effectué des modifications. Sinon, la nouvelle configuration pourrait ne pas être sauvegardée.

   L’utilitaire devrait automatiquement redétecter le MSR après le cycle d’alimentation.



5. Passez une carte pour vérifier que la sortie du MSR ne contient plus de sentinelles.
