Cet article fournit des photos du kit de montage mural E143088

Ci-dessous, quelques photos du montage mural E143088 pour ordinateurs tout-en-un à écran tactile basés sur Intel/Windows des séries E-/I-/X et des moniteurs tactiles 02/03.

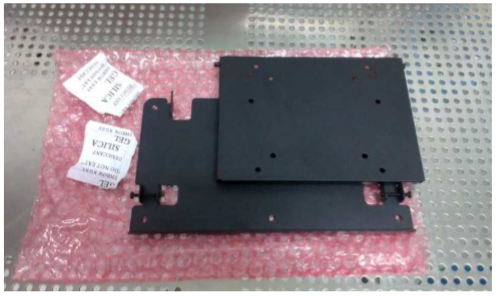

Plaque VESA du moniteur et plaque de montage mural incluses dans le kit

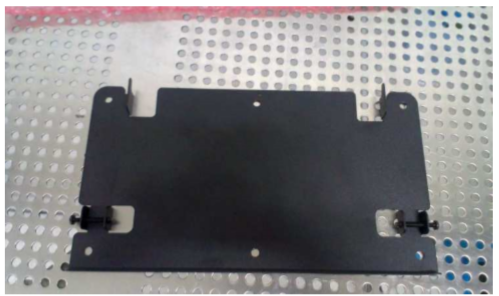

Panneau de fixation mural

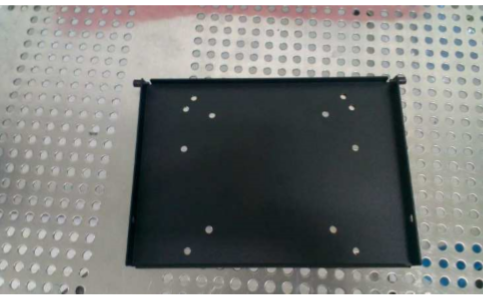

Panneau VESA du moniteur

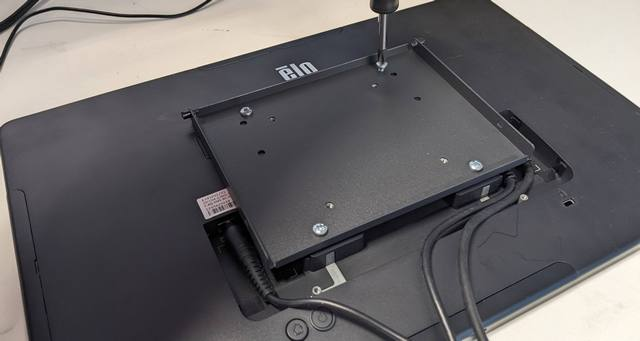

Fixation de la plaque du moniteur à l'arrière de l'I-Series 4 de 15" à l'aide des vis Philips VESA fournies

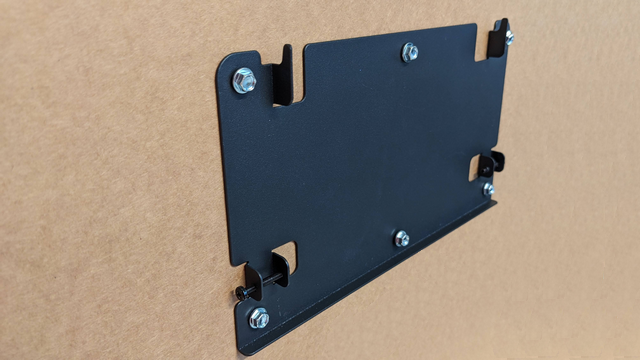

La plaque murale se fixe au mur dans l'orientation ci-dessous (vis de montage non incluses)

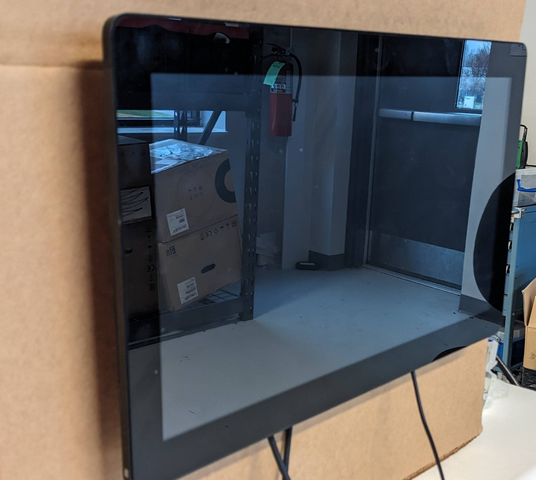

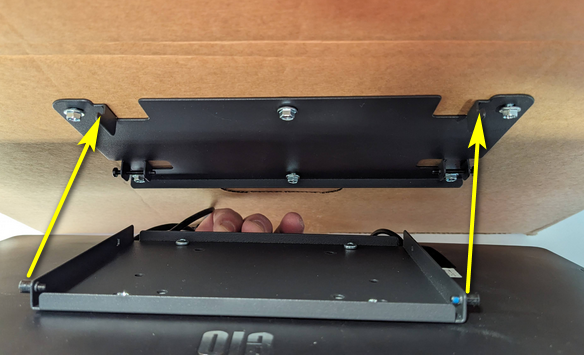

Accrochez l'unité en plaçant les deux broches de la fixation VESA sur les deux crochets de la plaque de montage mural.

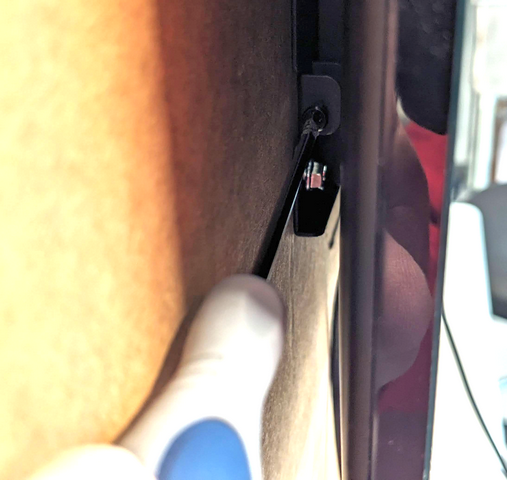

Sécurisez l'unité en serrant les deux vis Philips (une de chaque côté) de la fixation murale
