Spécifications de montage VESA & directives de fixation pour la série I de 22 pouces pour Android
Public : Public / Clients Elo, Techniciens de terrain & Intégrateurs
Type d'article : Spécifications matérielles & Guide de sécurité de montage
Ce document détaille les spécifications de montage VESA structurelles et les précautions critiques de sécurité mécanique pour installer l'Elo tout-en-un de 22 pouces I-Series pour Android sur des montures murales, des supports de bureau ou des bras de kiosque.
⚠️ AVERTISSEMENT CRITIQUE DE MONTAGE :
NE PAS UTILISER LE PATRON INTÉRIEUR DE 75 mm × 75 mm POUR MONTER L'UNITÉ DE 22 POUCES.
Les inserts filetés intérieurs de 75 mm sont uniquement conçus pour sécuriser le module adaptateur Power-over-Ethernet (PoE) en option. Tenter de monter ou de suspendre le poids total de l'affichage de 22 pouces en utilisant le patron de 75 mm entraînera la rupture ou le déchirement des goujons de montage du boîtier arrière, provoquant des dommages physiques catastrophiques et annulant la garantie du fabricant.
Identification du patron arrière
| Patron de trous VESA | Fonction mécanique prévue | Capacité de charge |
|---|---|---|
| 100 mm × 100 mm (Extérieur) | Montage mural / sur support : Interface structurelle primaire pour tous les supports VESA, bras articulés et supports. | Peso total de l'appareil (approuvé) |
| 75 mm × 75 mm (Intérieur) | Montage de module accessoire uniquement : Sécurisation du module adaptateur Elo PoE en option. | Ne PAS utiliser pour le montage du système |

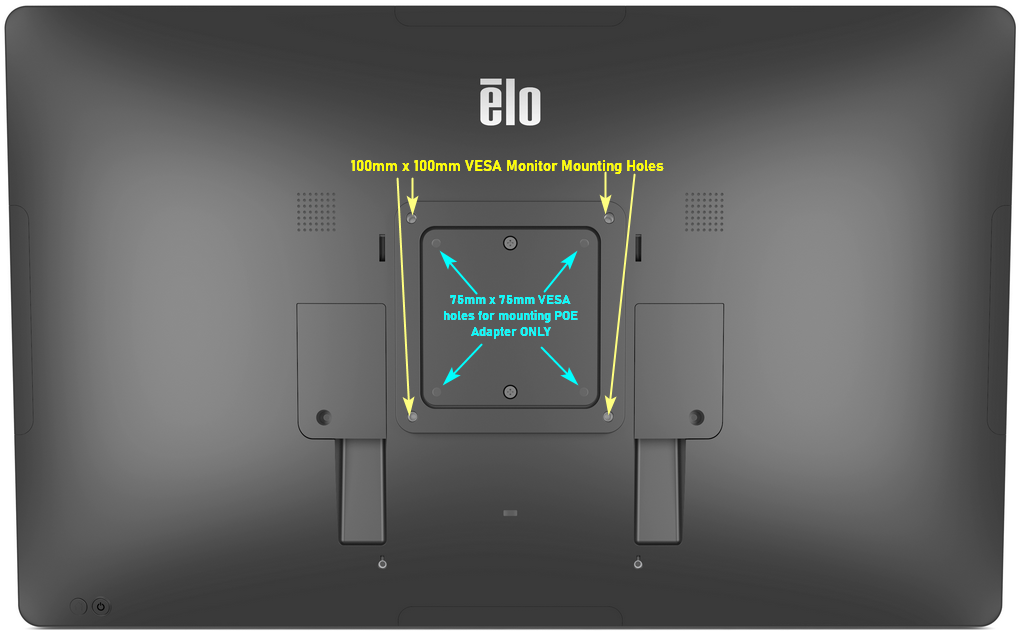

Référence du patron de trous du châssis arrière
