Cet article décrit comment le sac à dos Elo peut être monté directement à l'arrière de n'importe quel moniteur IDS de la série 03 et de la série 53

Vous pouvez le faire en retirant le couvercle ECM du moniteur et en fixant le BackPack aux trous de montage VESA filetés de 100 x 100 disponibles. Cela permet au moniteur d'être monté à fleur sur un mur en utilisant un kit de montage mural Elo. Voir ci-dessous pour les détails.

Matériel
1. Moniteur IDS Elo série 03 ou série 53 (3203L, 4303L, 5053L, 5503L, 5553L, 6553L)
2. Sac à dos Elo : https://www.elotouch.com/accessories-elo-backpack-3-0.html

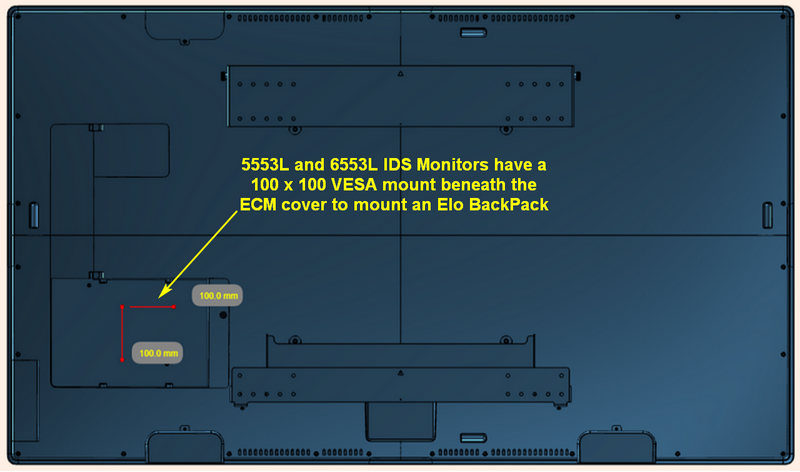

Voir ci-dessous pour l'emplacement de montage du sac à dos utilisant le kit de support de montage bas profil VESA de 100mm x 100mm.

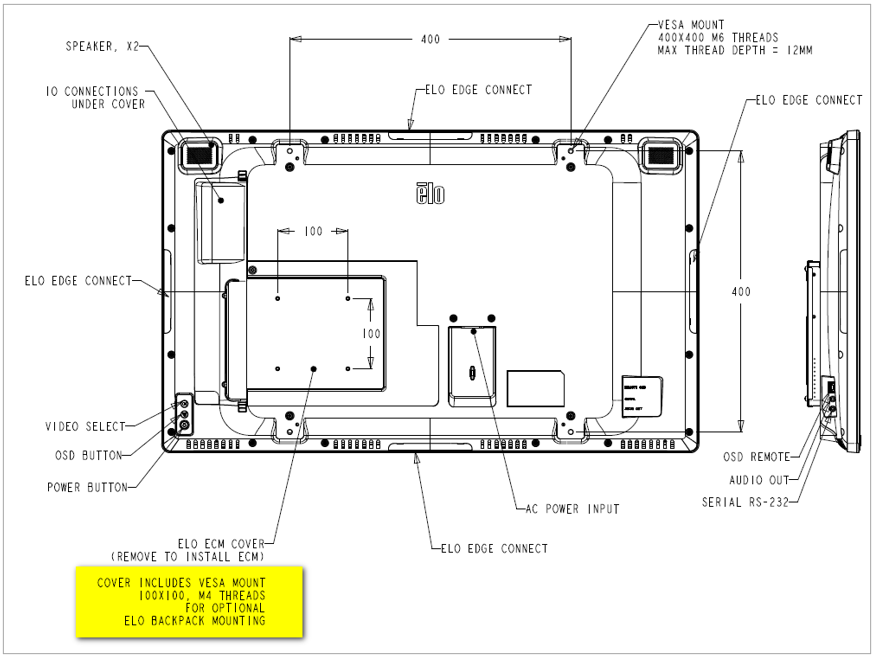

Le dessin ci-dessous montre l'emplacement de montage VESA filetés de 100 x 100 sur les moniteurs IDS de la série 53

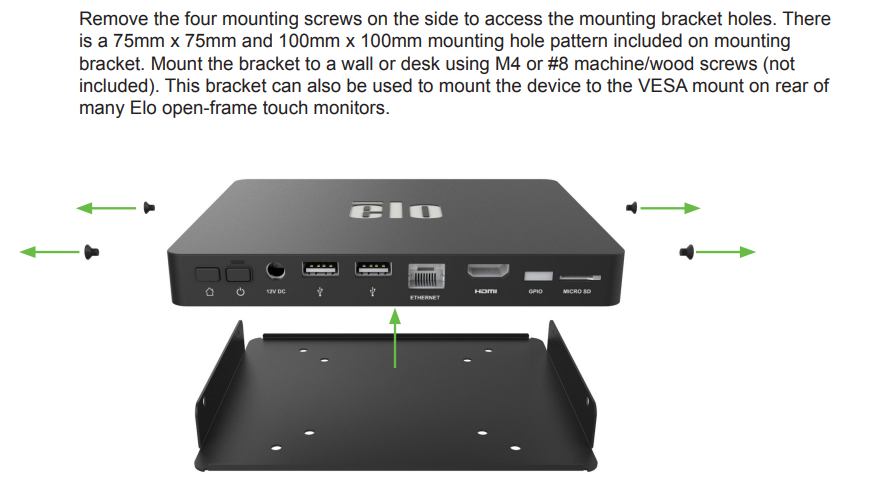

Le sac à dos Elo est livré avec un support préinstallé qui doit être retiré et monté sur le moniteur.
