Questo articolo fornisce i passaggi per configurare il Magtek MSR

Informazioni di programmazione e utilità per i lettori MagTek MSR e l'utilità USB Swipe e Insert di MagTek. Questa utilità consente a un utente di inviare comandi che modificano la configurazione del dispositivo sia per l'emulazione USB HID che per la tastiera (Crittografata e Non Crittografata) degli MSR. Le informazioni sottostanti sono anche in un file .pdf allegato a questo articolo della conoscenza.

Strumenti necessari

• MagTek MSR
• Computer con Windows 7 o superiore
• Lettore USB Swipe & insert MagTek – PN99510026
  • Questa utilità funzionerà per MSR Crittografati e Non Crittografati:
  • L'utilità sopra menzionata di MagTek può essere trovata anche nei pacchetti dei driver dei periferici AIO e nella cartella dei periferici di un AIO.

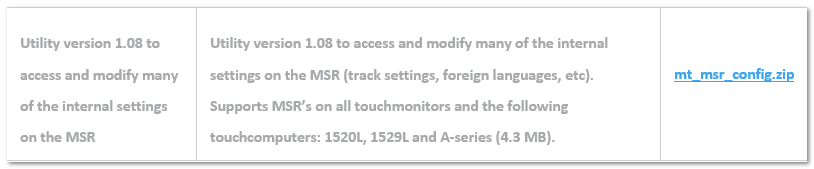

• Esiste anche un'utilità di configurazione MSR versione 1.08 elencata nella pagina di download di Elo, tuttavia, supporterà solo gli MSR Non Crittografati:

Informazioni MSR
MSR Non Crittografati (Monitor MSR)

• PN Elo: E500356, E177037, + altro.
• PN MagTek: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

MSR Crittografati (Serie X, Serie E, Serie I, PayPoint, Elo POS)

• PN Elo: E001002, E122229
• PN: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (con Impostazioni Predefinite SureSwipe): 0801/0011
• VID/PID HID (SureSwipe Disabilitato): 0801/0002
• VID/PID KB: 0801/0001

Procedura

1. Scaricare e installare l'applicazione USB Swipe & Insert, PN99510026. Questo creerà un'icona sul desktop chiamata 'MagTek USB MSR.'

2. Fare doppio clic sull'icona 'MagTek USB MSR per avviare l'applicazione.

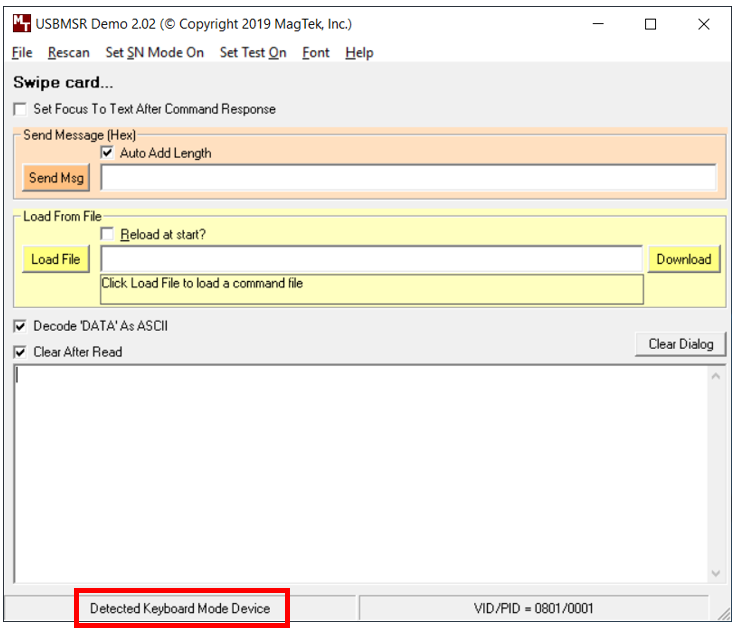

3. L'applicazione si aprirà e identificherà un MSR connesso in modalità Tastiera o HID. Screenshot qui sotto che mostra Dispositivo in modalità Tastiera rilevato:


4. Puoi inviare comandi inserendo manualmente il comando nella casella “Invia Msg”. Puoi anche scaricare un file di testo fornito da MagTek o creato dall'utente selezionando “Carica File”.

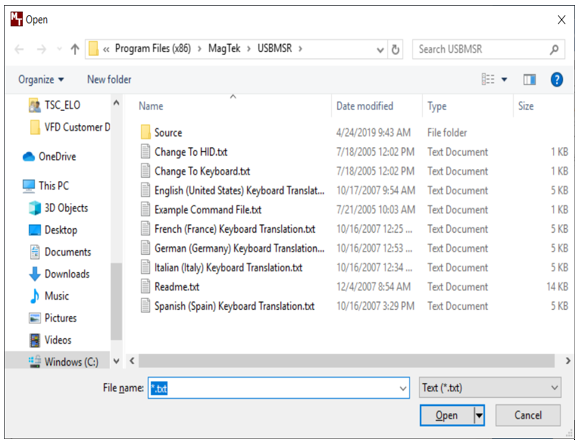

5. I file di testo forniti da MagTek sono elencati qui sotto:

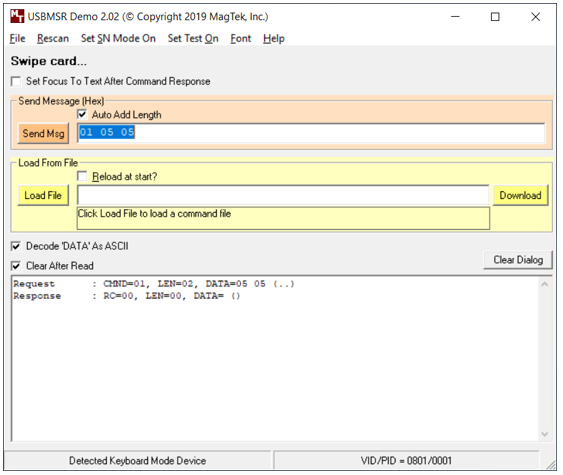

6. Per inviare manualmente un comando, è necessario digitare il comando nella riga “Invia Msg”, selezionare Aggiungi Lunghezza Automatica, e fare clic su invia. In questo esempio, è stato inviato un comando per leggere solo il Traccia 1 e il Traccia 2:



7. Dopo aver inviato qualsiasi comando, è necessario inviare 02 per riavviare l'alimentazione al MSR e per salvare le modifiche. Il dispositivo sarà nuovamente rilevato dall'utilità dopo aver inviato 02.

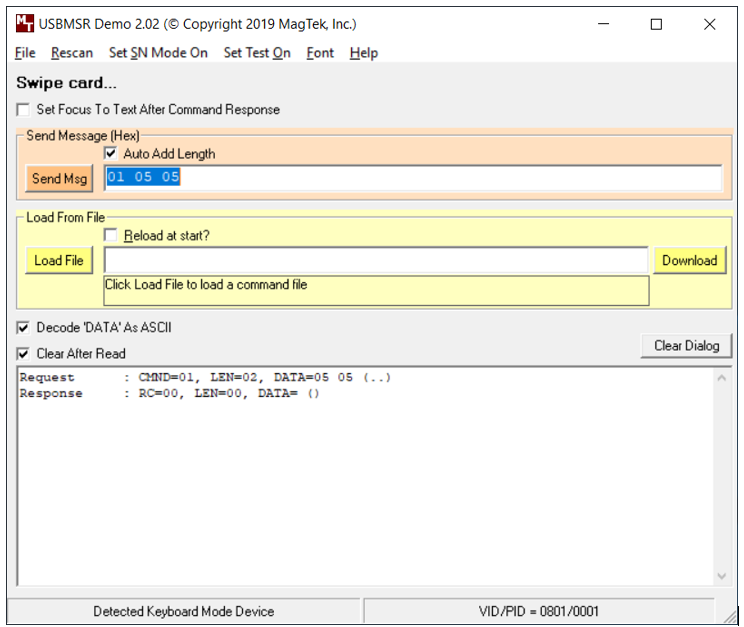

8. Per verificare che le modifiche siano avvenute, puoi inviare un comando di query. Per vedere quali dati della traccia sono impostati su un MSR Crittografato, invia 00 05. Nell'esempio qui sotto, la Risposta indica DATA=05, che sono solo le tracce 1 e 2:



9. Qui sotto ci sono comandi comuni per ogni versione dell'MSR. Tutti i comandi devono essere in HEX. Se hai bisogno di ulteriore programmazione, dovrai fare riferimento alla Documentazione Tecnica di MagTek.

Manuali e collegamenti per il download della tabella Ascii qui sotto:

• HID: HID99875320-6.01.pdf
• Emulazione Tastiera: KB99875321-10.01.pdf
• Crittografato: 99875475-10.01.pdf
• Tabella ASCII: ASCII Table.txt

Comandi Comuni

MSR Crittografati

Comando per ottenere il numero di serie:  00 03

Ottenere il Livello di Sicurezza:  15

Cambiare a KB/HID

• KB:  01 10 01
• HID: 01 10 00

Comandi SET per abilitare il Tracciato MSR (stesso ID di proprietà per KB e HID):

• Tutti i tracciati (predefinito) 01 05 95
• Solo Traccia 1: 01 05 01
• Solo Traccia 2: 01 05 04
• Traccia 1 e 2: 01 05 05

Rimuovi tutti i Sentinels: 01 14 03

Per rimuovere singoli Sentinels di Inizio/Fine:

• Per rimuovere il Sentinel di Inizio da Traccia 1: invia 01 24 00, poi aspetta 15 secondi e invia 02 per ripristinare il MSR.
• Per rimuovere il Sentinel di Inizio da Traccia 2: invia 01 25 00, poi aspetta 15 secondi e invia 02.
• Per rimuovere il Sentinel di Fine da tutti i tracciati: invia 01 2B 00, poi aspetta 15 secondi e invia 02.

CR dopo ogni tracciato (il predefinito è CR dopo tutti i Dati): 01 21 8D

Rimuovi CR: 01 22 00

Velocità di polling (il predefinito è 1 millisecondo): 10 Millisecondi 01 02 0A

Ripristina il MSR ai valori di fabbrica: Dynamag Default Levels 2.txt

MSR Non Crittografati (KB/HID)

Comando per ottenere il numero di serie: 00 01

Cambiare a KB/HID

• KB:  01 10 01
• HID: 01 10 00

Comandi SET per abilitare il Tracciato MSR

Comandi SET per abilitare il Tracciato MSR HID:

• Solo Dati Traccia 1: 01 04 01
• Solo Dati Traccia 2: 01 04 04
• Solo Traccia 1 e 2: 01 04 05
• Traccia 1, 2, e 3: 01 04 95

Comandi SET per abilitare il Tracciato MSR KB:

• Solo Dati Traccia 1: 01 03 01
• Solo Dati Traccia 2: 01 03 04
• Solo Traccia 1 e 2: 01 03 05
• Traccia 1, 2, e 3: 01 03 95

Rimuovi tutti i Sentinels: 01 04 00

Per rimuovere singoli Sentinels di Inizio/Fine (solo modalità KB):

• Rimuovi Sentinel di Inizio Traccia 1 (Predefinito “%”): 01 14 00
• Rimuovi Sentinel di Inizio Traccia 2 (Predefinito “;”): 01 15 00

Rimuovi Sentinel di Fine (Predefinito “?”): 01 16 00

CR dopo ogni tracciato (il predefinito è CR dopo tutti i Dati): 01 05 8D

Rimuovi CR: 01 05 00

Ripristina il MSR ai valori di fabbrica: FC 55 AA

Per salvare le modifiche al MSR: Dopo aver inviato uno dei comandi di programmazione sopra, devi aspettare 10 secondi e inviare 02 per ripristinare il MSR.
