Questo articolo fornisce i passaggi per montare l'MSR sul monitor da scrivania Elo 1523L.
Si prega di fare riferimento ai passaggi riportati di seguito per installare l'MSR su un monitor Elo 1523L o 1723L. Inoltre, la Guida all'Installazione Rapida (QIG), inclusa nella confezione con il Codice #E628912: ELO-MSR-1523L 1723L-BL-R, è fornita per ulteriore riferimento.

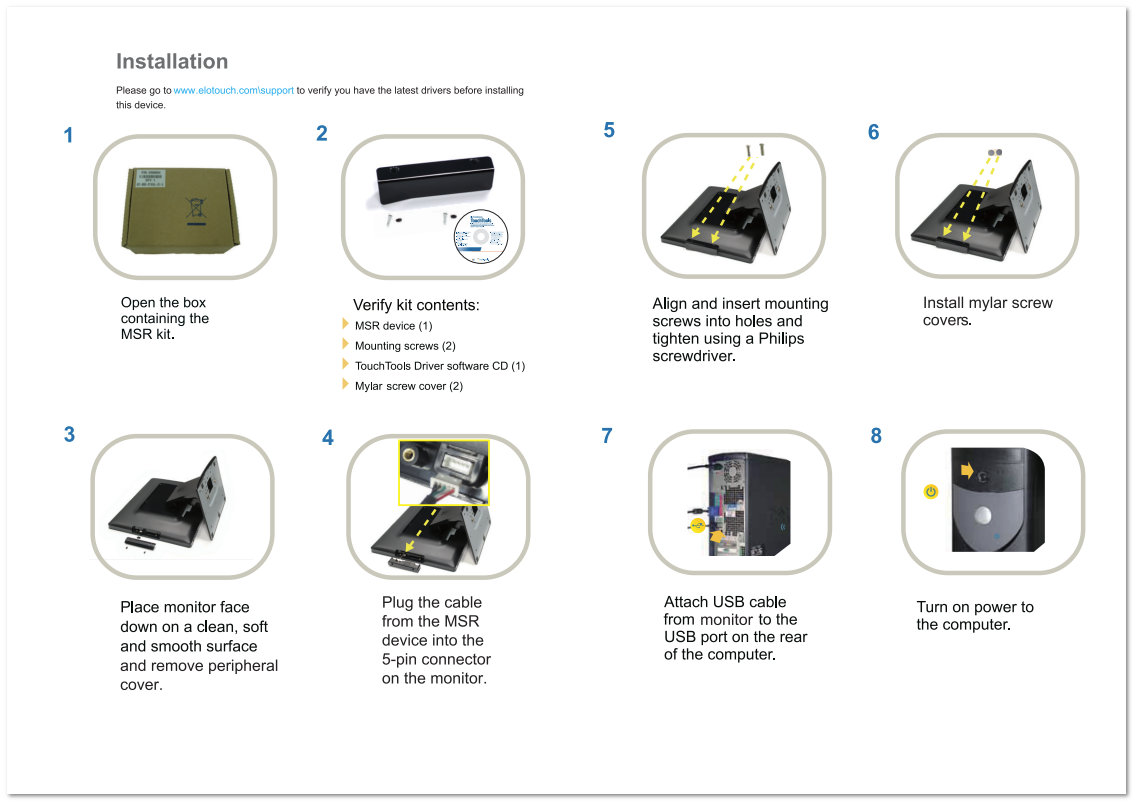

Passaggi
-
Posizionare il monitor con lo schermo rivolto verso il basso su una superficie pulita, morbida e liscia per proteggere lo schermo.
-
Rimuovere il coperchio periferico dal monitor.
-
Collegare il connettore a 5 pin dell'MSR (Lettore di Strisce Magnetiche) al corrispondente connettore a 5 pin sul monitor.
-
Allineare le due viti di montaggio Philips con i fori designati e fissarle utilizzando un cacciavite.
-
Applicare i coprivasetti in mylar sopra le viti per completare l'assemblaggio.
-
Infine, collegare il cavo USB dal monitor a una porta USB disponibile sul computer.
A questo punto, l'MSR dovrebbe essere completamente operativo.

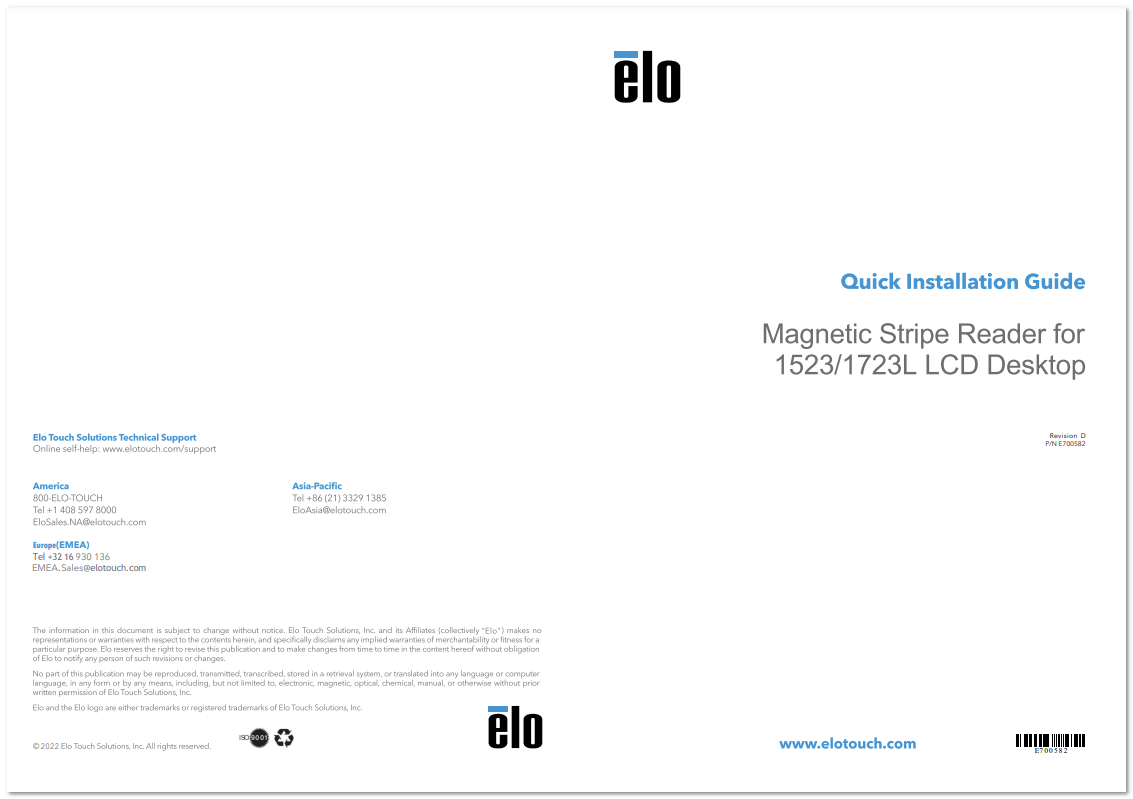

Guida all'Installazione Rapida
