Questo articolo fornisce il .pdf per la procedura di sostituzione della RAM della Legacy E-Series

È necessaria la seguente attrezzatura:

• Superficie protettiva piatta
• Computer Touch AIO Elo E-Series
• Cacciavite a croce piccolo
• Modulo RAM di ricambio (Sostituibile fino a un massimo di 4GB, SODIMM DDR3L-1333)

Fasi

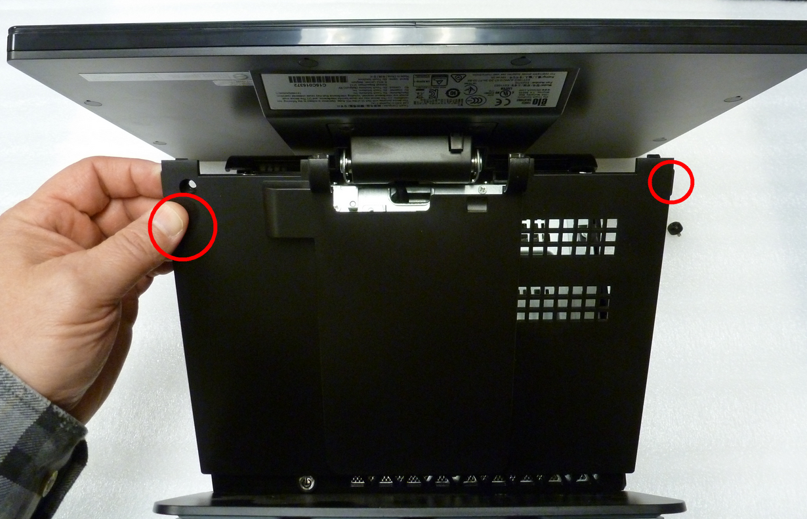

1. Con l'E-Series posizionato con il retro verso il basso sulla superficie protettiva piatta, solleva le due linguette laterali per rimuovere il coperchio di plastica frontale. (Se il coperchio è fissato con una vite, utilizza il cacciavite a croce per rimuoverlo).

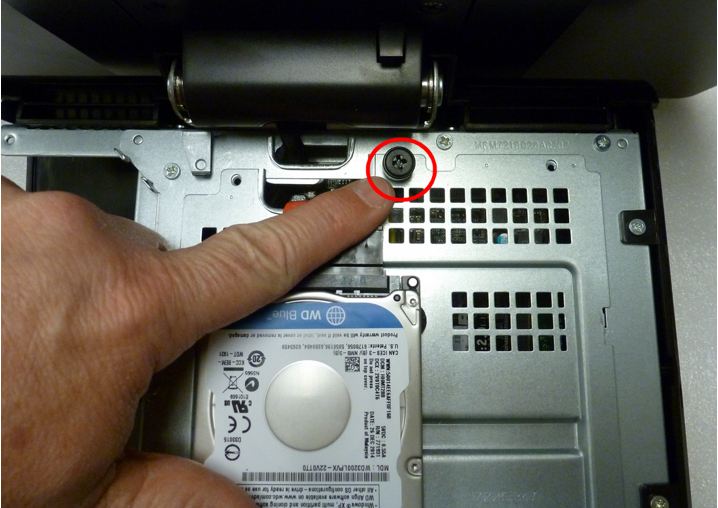

2. Utilizzando le dita o il cacciavite a croce, rimuovi la grande vite nera che tiene in posizione la piastra metallica anteriore.

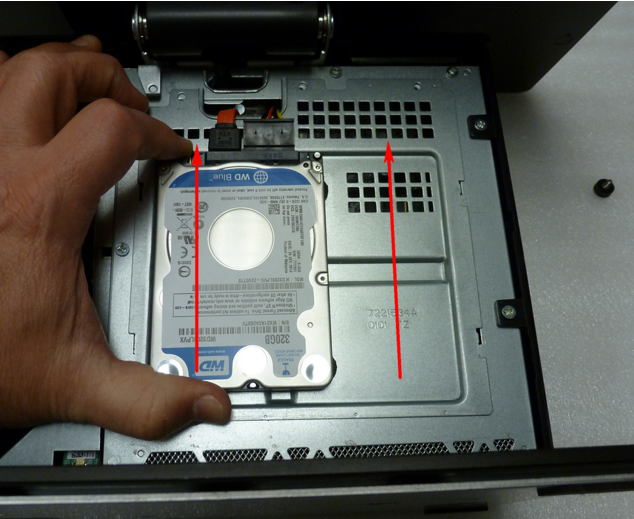

3. Afferra l'HardDrive e spingilo verso l'alto per rilasciare la piastra metallica frontale dell'unità.

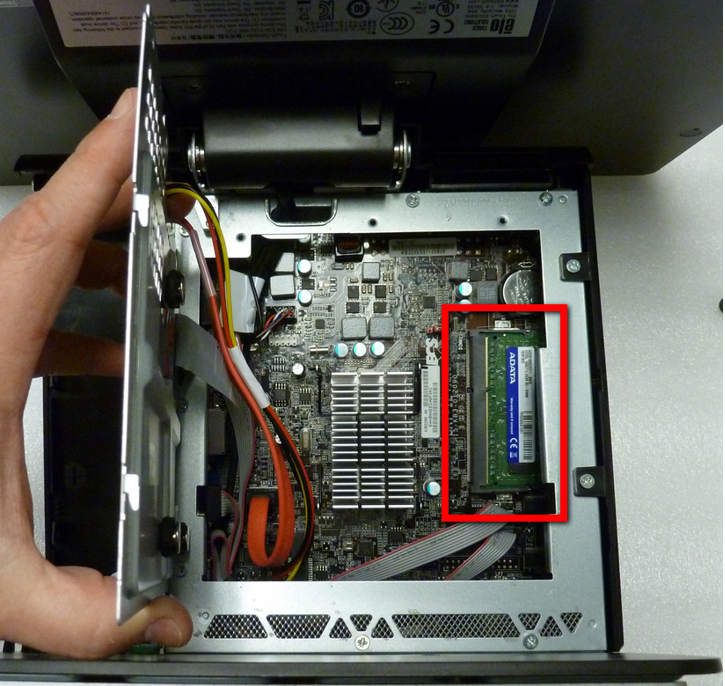

4. Sollevare la piastra metallica frontale dall'unità per accedere al modulo RAM.

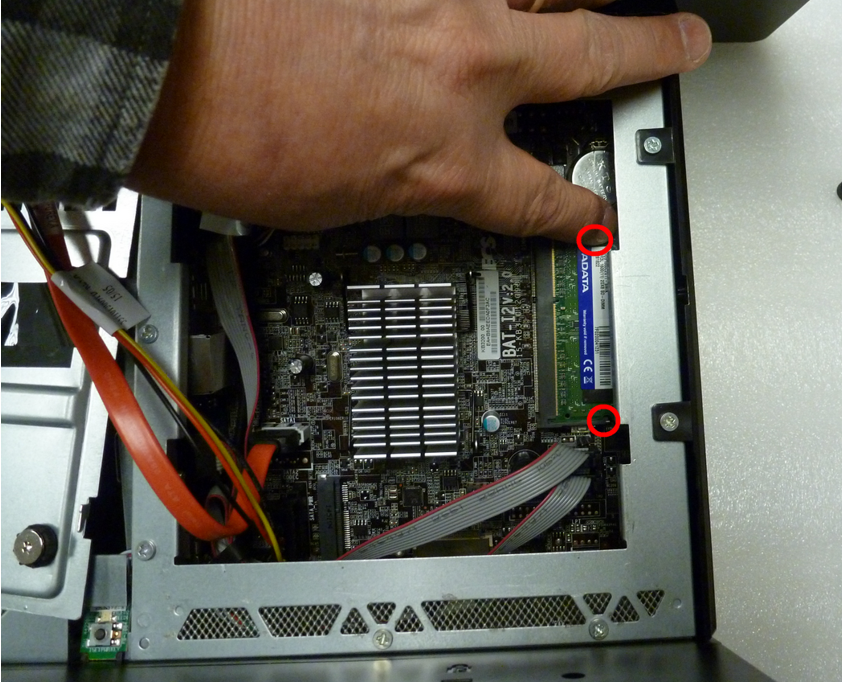

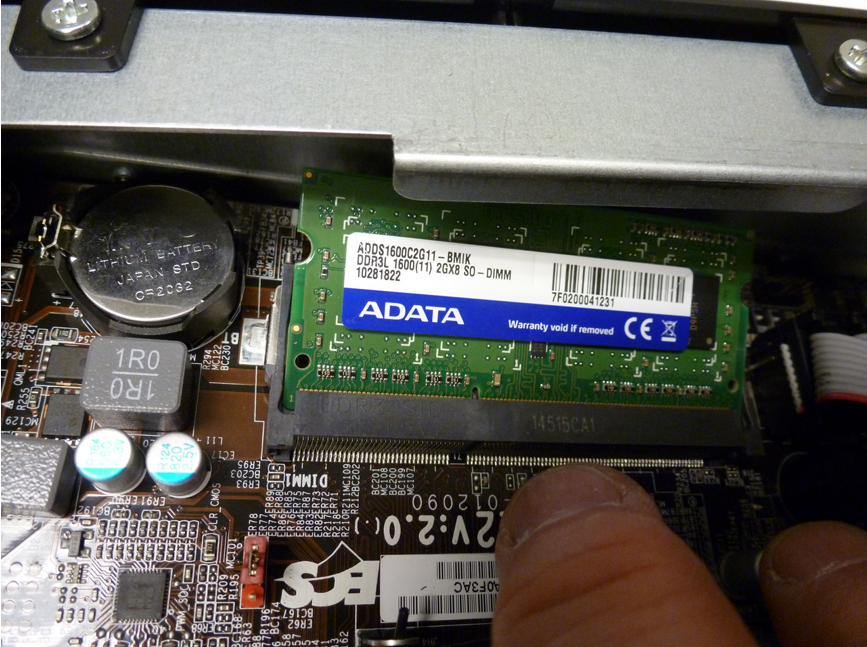

5. Usando le dita spingi le clip di ritenzione RAM verso l'esterno per rilasciare il modulo RAM. La RAM salterà verso l'alto quando sarà completamente rilasciata.

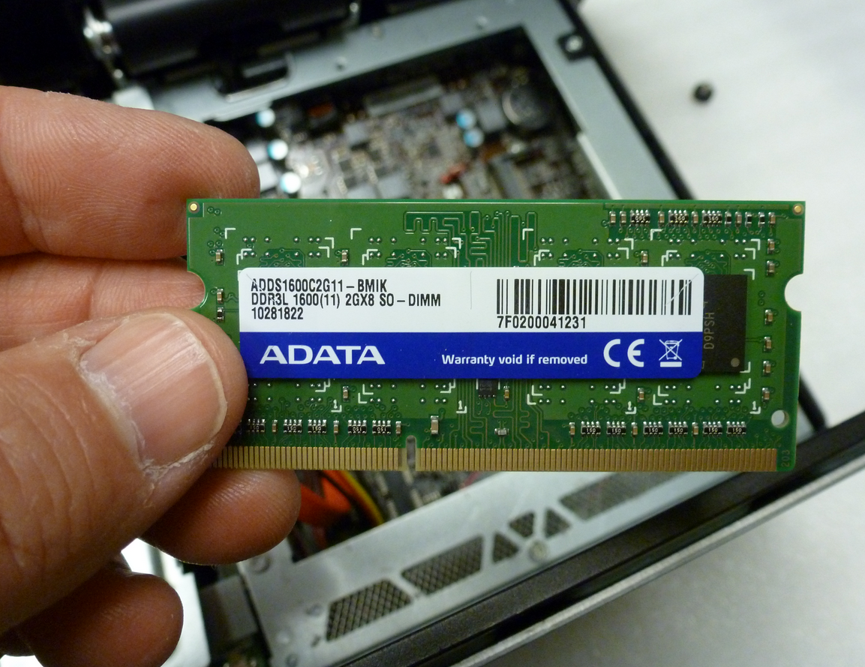

6. Sollevare il modulo RAM fuori dall'unità.

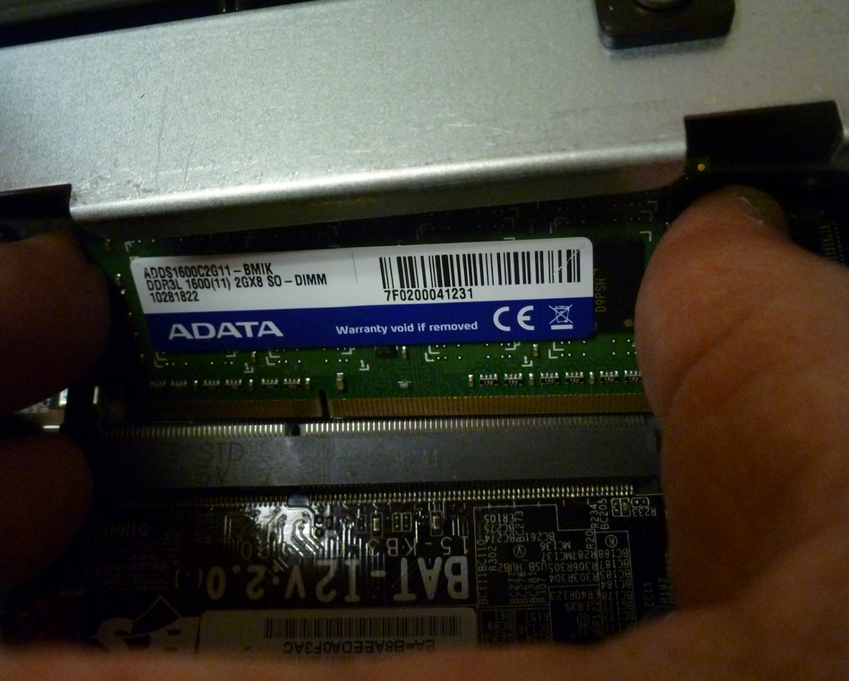

7. Sostituisci o aggiungi il modulo di memoria RAM con RAM compatibile.

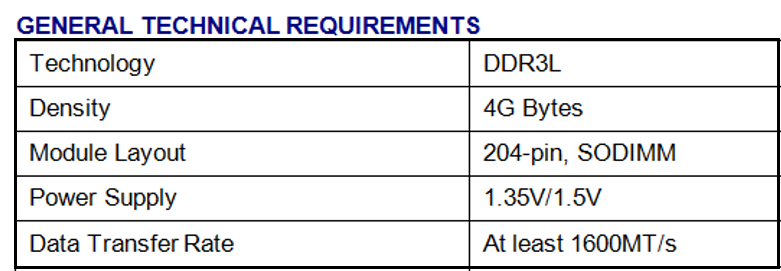

• NOTA: La RAM deve essere DDR3L (bassa tensione). La DDR3 standard non funzionerà in questa unità, deve essere a bassa tensione. Memoria massima utilizzando 1 slot disponibile; sostituzione per un singolo modulo di memoria pre-installato. Sostituibile fino a un massimo di 4GB, SODIMM DDR3L-1333.
