Questo articolo descrive come accedere alla memoria (RAM) per il sistema POS Elo E-Series 2

I sistemi E-Series 2 sono aggiornabili fino a un massimo di 8GB (4GB nel primo slot e 4GB nel secondo slot).

Specifiche della memoria

• Configurazione predefinita per la memoria (RAM) sui sistemi EloPOS:
  • 4GB 2666MHz DDR4 SO-DIMM in 1 dei 2 slot

Numeri di parte della memoria

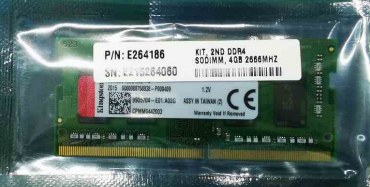

• Memoria SO-DIMM 4GB 2666 MHz DDR4 - Elo P/N: E264186
  • (Espandibile fino a un massimo di 8GB su 2 slot)

Moduli di memoria testati:

• Smart Modular Technologies: ST5126SO451693-SC

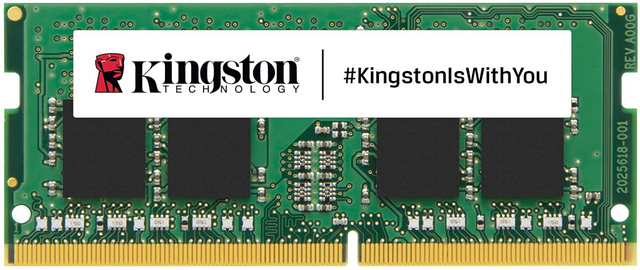

• Kingston: CBD26D4S9S1KC-4

Fasi
Per accedere alla memoria (RAM) seguire i seguenti passaggi:

1. Disconnettere l’alimentazione dall'unità e posizionare con il lato anteriore verso il basso su una superficie protettiva.

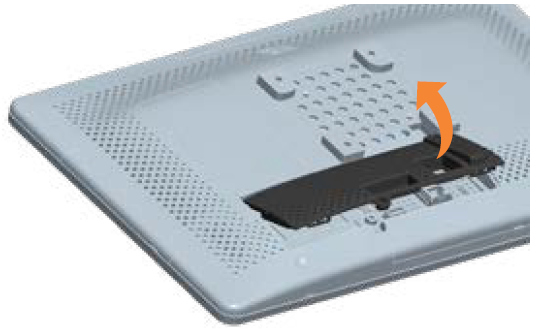

2. Rimuovere e conservare la vite Philips e il pannello di accesso inferiore.

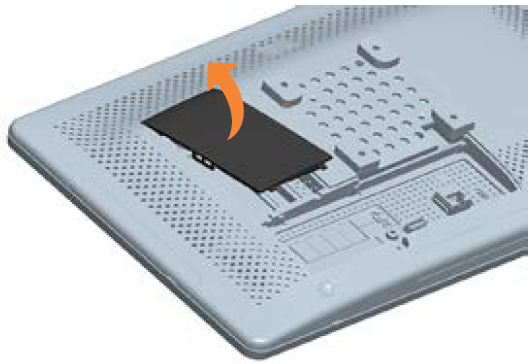

3. Rimuovere e conservare il coperchio DDR.

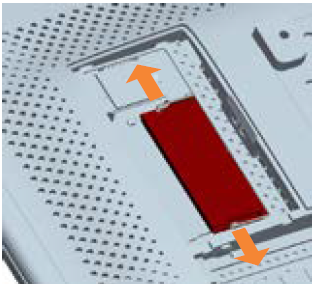

4. Per rimuovere i moduli di memoria esistenti, tirare le linguette su ogni lato verso l'esterno e il modulo salirà.

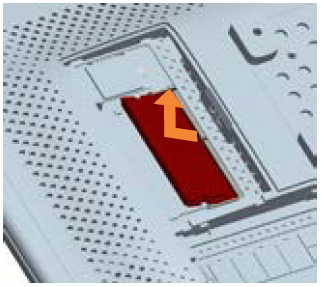

5. Inserire il primo modulo di memoria nello slot posteriore ad un angolo e poi premere verso il basso per bloccarloposizione. Sostituire il coperchio DDR e il coperchio dei cavi.

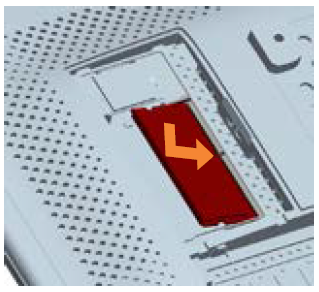

6. Inserire il secondo modulo di memoria nello slot posteriore ad un angolo e poi premere verso il basso per bloccarloposizione. Sostituire il coperchio DDR e il coperchio dei cavi.
