Questo articolo spiega come aggiornare il firmware sugli Elo IDS Touchmonitors.

I. Materiali richiesti:

* Computer host con Windows XP o Windows 7
* Cavo video (VGA, HDMI o DisplayPort)
* Cavo USB (di tipo A a tipo B)
* CDM v2.12.06 WHQL Certified.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. Passaggi per l'aggiornamento del firmware sulla serie IDS 01/02:
Collegare il cavo video e il cavo USB dal PC host al monitor. Accendere il monitor e il PC host.

1. Copiare il contenuto della cartella CDM v2.12.06 WHQL Certified.zip sul desktop.
2. Installare l'applicazione dpinst-amd64.exe. (Utilizzare dpinst-x86.exe per macchine a 32 bit)
3. Installare i driver CP210x_Windows per il sistema Windows.

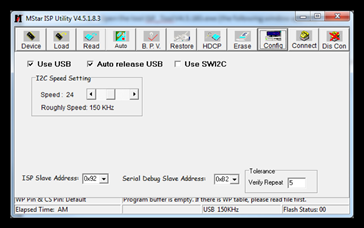

4. Aprire lo strumento ISP_Tool V4.5.183.exe (apparirà la finestra seguente) a. Cliccare sulla scheda CONFIG



b. Selezionare le caselle di controllo “Use USB and the Auto release USB”. Impostare la velocità I2C a 24 (velocità superiori a 24 non sono raccomandate).

5. Cliccare sulla scheda Connect.
Si aprirà un pop-up che indica il tipo di dispositivo (simile alla finestra sottostante). Premere OK.

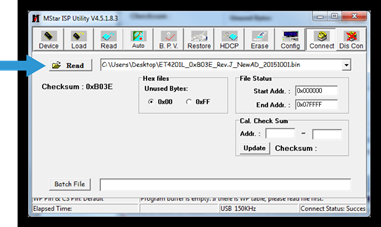

6. Cliccare sulla scheda Read
a. Selezionare il pulsante Read e scegliere il file del firmware che deve essere utilizzato.

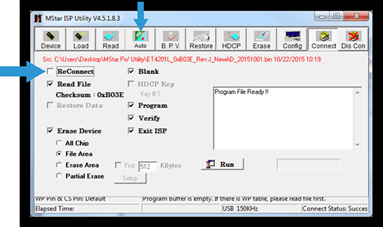

7. Selezionare la scheda Auto e deselezionare la casella ReConnect.



8. Selezionare Esegui. Questo avvierà il processo di aggiornamento del firmware. Si prega di notare che questo processo richiederà alcuni minuti. Assicurarsi di non scollegare cavi o toccare il display mentre il firmware viene aggiornato.

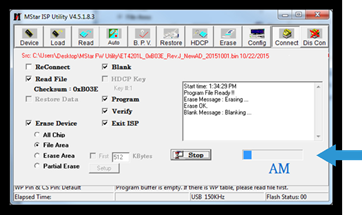

9. Vedrete la barra di stato che mostra il progresso

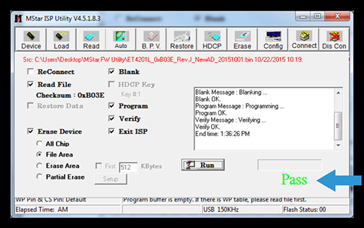

10. Quando il processo è completato, il monitor si riavvierà. Dopo il riavvio del monitor, vedrete PASS in verde sotto la barra di stato. Il firmware sarà ora aggiornato all'ultima versione.
