Questo articolo spiega come accedere al Menu OSD di Fabbrica sui monitor Elo della serie IDS 04/54.

Seguire una delle opzioni sottostanti per accedere al Menu OSD di Fabbrica sui monitor Elo della serie IDS 04/54 che include i seguenti modelli: 3204L, 4304L, 5054L, 5554L, 6554L

Opzione 1: Utilizzando un telecomando OSD con cavo
Con il monitor spento, tenere premuto il pulsante Seleziona e premere il pulsante di Accensione. Questo apre il menu OSD di Fabbrica.

Opzione 2: Utilizzando i controlli del monitor senza un telecomando OSD
Con il monitor spento, tenere premuto il pulsante Menu e premere il pulsante di Accensione. Questo apre il menu OSD di Fabbrica.

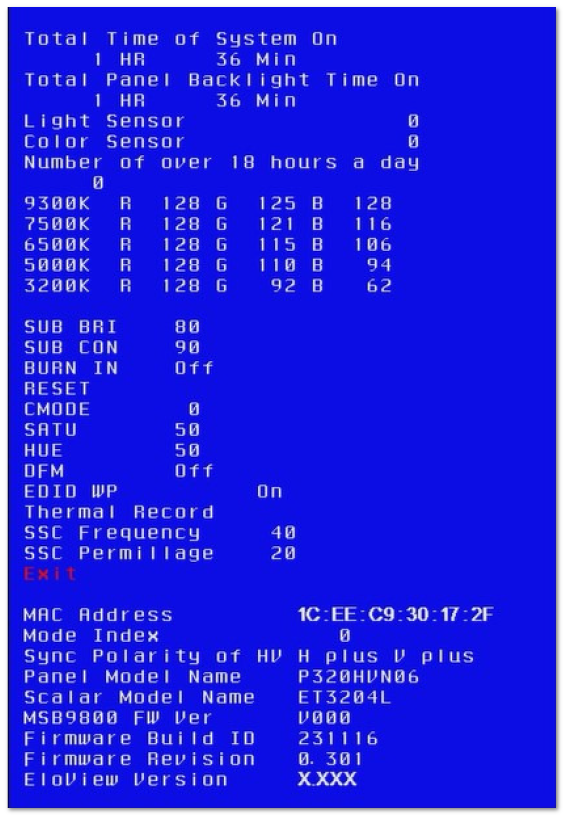

MENU:

Tempo Totale di Accensione del Sistema [HR] [Min]
Tempo Totale di Accensione della Retroilluminazione del Pannello [HR] [Min]
Sensore di Luce [Valore Reale Sensore di Luce]
Sensore di Colore [Valore Reale Sensore di Colore]
Numero di ore oltre 18 al giorno [valore intero]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], Predefinito: 90
BURN IN [ON/OFF], Predefinito: OFF
RESET Ripristino di Fabbrica
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [ON/OFF], Predefinito: ON

DFM [ON/OFF], Predefinito: OFF
EDID WP [ON/OFF], Predefinito: ON
Registrazione Termica
Frequenza SSC
Permillage SSC
EXIT

Indice Modalità
Polarità di Sincronizzazione dell'HV
Nome Modello del Pannello
Nome Modello dello Scaler
Revisione FW dello Scaler
Revisione FW IoT

Modalità Debug
Utilizzando i pulsanti del monitor: Quando il monitor è spento, tenere premuto il pulsante Video e premere il pulsante di Accensione contemporaneamente mostra il menu Modalità Debug.
Utilizzando il telecomando OSD: Quando il monitor è spento, tenere premuto il pulsante Menu e premere il pulsante di Accensione contemporaneamente mostra il menu Modalità Debug.

Durante la modalità debug:

1. Il messaggio OOR (Fuori Range) è rimosso. L'OSD mostra parametri diagnostici mentre il monitor visualizza video. Tutti i tasti sono disabilitati tranne il tasto di Accensione. I parametri includono stato OOR, indice di modalità, temporizzazione, totali orizzontali e verticali, frequenza orizzontale e verticale, polarità di sincronizzazione orizzontale e verticale, posizione orizzontale e verticale, e clock dei pixel. La sorgente video attiva deve visualizzare o segnalare nessun rilevato.

2. La schermata di avvio Elo è disabilitata.
   Per uscire dalla modalità debug, spegnere il monitor.
