Questo articolo spiega come configurare il mapping della tastiera per un Elo Magnetic Stripe Reader (MSR) che opera in modalità Keyboard Emulation. Il mapping della tastiera consente di interpretare correttamente i dati delle schede quando si utilizzano layout di tastiera non inglesi. Sono disponibili tre metodi di configurazione, con l'utilizzo dell'utilità EloMSR come opzione consigliata per la maggior parte degli utenti.
ℹ Panoramica
Il mapping della tastiera cambia il modo in cui l'MSR traduce i dati delle schede in caratteri della tastiera. Se il tuo computer utilizza una lingua diversa dall'inglese, potresti dover configurare l'MSR per adattarlo al tuo layout di tastiera.
Il mapping della tastiera cambia il modo in cui l'MSR traduce i dati delle schede in caratteri della tastiera. Se il tuo computer utilizza una lingua diversa dall'inglese, potresti dover configurare l'MSR per adattarlo al tuo layout di tastiera.
Quando Dovrei Utilizzare il Mapping della Tastiera?
Configura il mapping della tastiera se:
- Il tuo computer utilizza un layout di tastiera non inglese.
- I dati della scheda contengono caratteri errati o inaspettati dopo lo scorrimento.
- Stai distribuendo sistemi al di fuori degli Stati Uniti.
- Devi adattare l'MSR a un layout di tastiera regionale.
⚠ Importante
Il mapping della tastiera si applica solo alla modalità Keyboard Emulation. Le configurazioni HID e USB-HID non richiedono il mapping della tastiera.
Il mapping della tastiera si applica solo alla modalità Keyboard Emulation. Le configurazioni HID e USB-HID non richiedono il mapping della tastiera.
Metodi di Configurazione Disponibili
| Metodo | Descrizione | Consigliato |
|---|---|---|
| Metodo 1 | Utilizza l'utilità EloMSR e carica uno script linguistico predefinito. | ✔ Sì |
| Metodo 2 | Carica uno degli script di mapping della tastiera preparati. | Per utenti avanzati |
| Metodo 3 | Programma manualmente ciascun carattere ASCII. | Solo ingegneria |
Download
Utilità di Configurazione EloMSR
📦 Scarica l'Utilità di Configurazione EloMSR
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
Script di Mapping della Tastiera
📦 Scarica gli Script di Mapping della Tastiera
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
Documentazione sulla Programmazione ASCII
📦 Scarica la Documentazione sulla Programmazione ASCII
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
Configura il Mapping della Tastiera Usando EloMSR
- Scarica ed estrai std_msr_config.zip.
- Esegui EloMSR.exe.
- Collega il MagTek USB Magnetic Stripe Reader al computer.

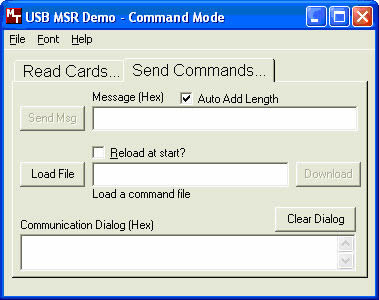

- Seleziona la scheda Invia Comandi.
- Clicca su Carica File.
-

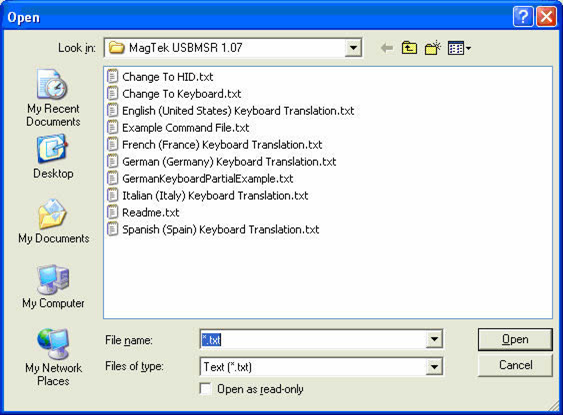

La posizione predefinita dello script è:
C:\Program Files\MagTek\MagTek USBMSR 1.07
- Seleziona lo script linguistico che corrisponde al tuo layout di tastiera.
- Clicca su Apertura.
- Aspetta che il comando venga caricato e che il lettore si resetti automaticamente.
- Seleziona la scheda Leggi Schede.
- Scorri una scheda di prova per verificare il mapping della tastiera.
- L’MSR è ora configurato per il layout di tastiera selezionato.
Script Linguistici Supportati
Gli script di mapping della tastiera inclusi supportano le seguenti lingue:
- Inglese
- Francese
- Tedesco
- Italiano
- Spagnolo
Risoluzione dei Problemi
⚠ Risoluzione dei Problemi
- Verifica che sia stato selezionato lo script linguistico corretto.
- Ricollega l'MSR dopo aver caricato una nuova configurazione.
- Testa utilizzando una scheda magnetica di prova.
- Se l'output è ancora errato, verifica che il layout della tastiera di Windows corrisponda al mapping MSR selezionato.
Articoli Correlati
- Come Configuro un Elo MagTek Magnetic Stripe Reader (MSR)?
- Come Ripristino la Configurazione Predefinita su un Elo Magnetic Stripe Reader?
- Come Configuro le Impostazioni della Traccia su un Elo Magnetic Stripe Reader?
💡 Suggerimento
Per la maggior parte delle distribuzioni, utilizza gli script linguistici predefiniti inclusi con EloMSR piuttosto che programmare manualmente i valori ASCII. Gli script predefiniti sono più veloci da distribuire, più facili da mantenere e aiutano a garantire un mapping della tastiera coerente attraverso più sistemi.
Per la maggior parte delle distribuzioni, utilizza gli script linguistici predefiniti inclusi con EloMSR piuttosto che programmare manualmente i valori ASCII. Gli script predefiniti sono più veloci da distribuire, più facili da mantenere e aiutano a garantire un mapping della tastiera coerente attraverso più sistemi.
