Questo articolo spiega come inviare comandi di configurazione a un lettore di strisce magnetiche Elo (MSR) utilizzando l'applicazione MagTek USB MSR Demo.

Requisiti

• Lettore di strisce magnetiche Elo compatibile
• Computer Windows
• Applicazione MagTek USB Swipe & Insert Reader

Invia comandi all'MSR

1. Scarica e installa l'applicazione MagTek USB Swipe & Insert Reader. L'installazione crea un collegamento sul desktop chiamato MagTek USB MSR.
2. Collega l'MSR al computer.
3. Fai doppio clic sul collegamento del desktop MagTek USB MSR per aprire l'applicazione.

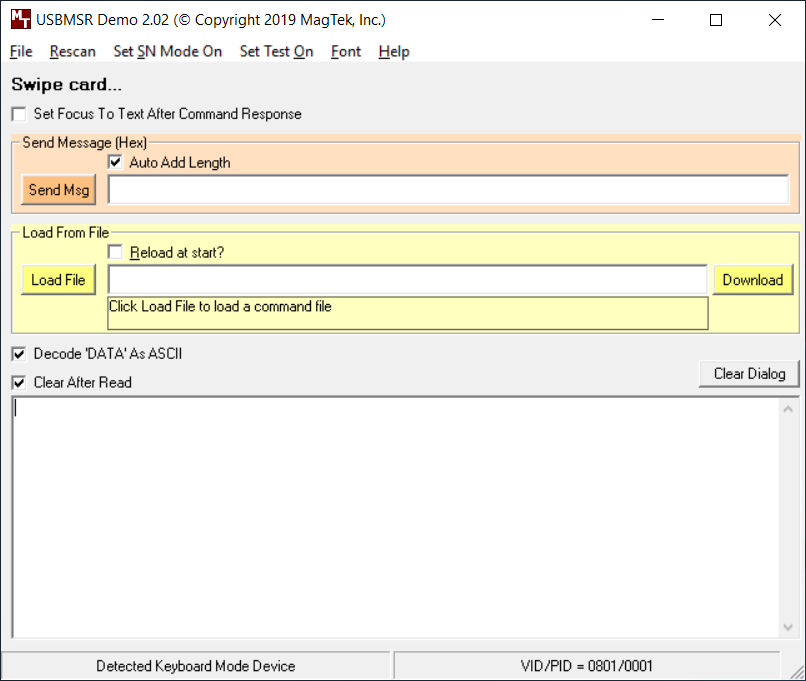

4. Conferma che l'applicazione rilevi l'MSR connesso. Il dispositivo apparirà in modalità Tastiera o in modalità HID.



5. Invia un comando utilizzando uno dei seguenti metodi:
   • Inserisci manualmente il comando nel campo Invia Msg.
   • Seleziona Carica File per caricare un file di comando fornito da MagTek o creato dall'utente.

6. Per inviare un comando manualmente:

   1. Inserisci il comando nel campo Invia Msg.
   2. Seleziona Aggiungi Lunghezza Automatica.
   3. Seleziona Invia.

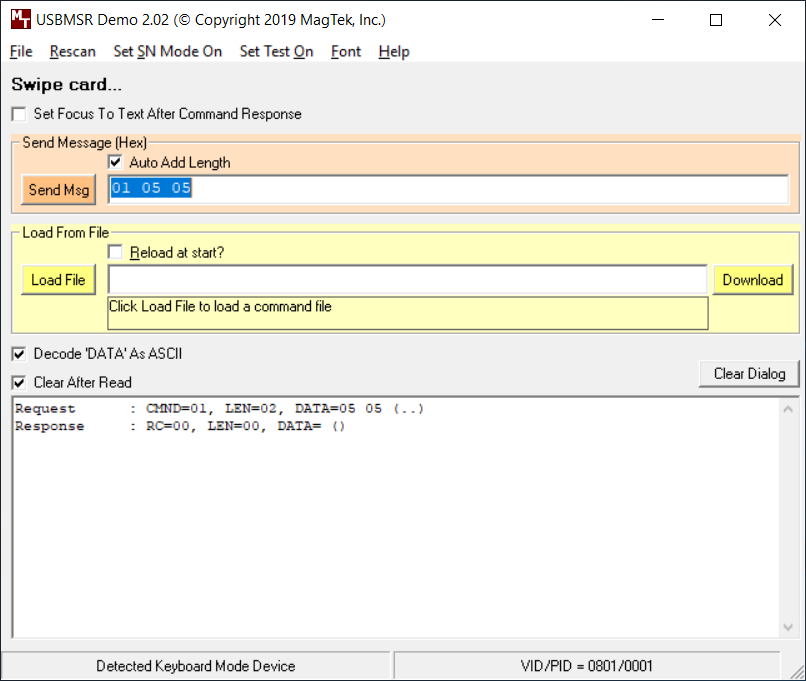

   Il seguente esempio invia un comando che configura l'MSR per leggere solo le Tracce 1 e 2:



7. Dopo aver inviato il comando di configurazione, invia 02 per riavviare l'alimentazione all'MSR e salvare le modifiche. L'applicazione rileverà nuovamente il dispositivo dopo il riavvio dell'alimentazione.

Verifica la configurazione

1. Inserisci il comando di query appropriato nel campo Invia Msg.
2. Seleziona Aggiungi Lunghezza Automatica, quindi seleziona Invia.
3. Esamina la risposta restituida dall'MSR.

Per controllare le tracce abilitate su un MSR crittografato, invia il seguente comando di query:

00 05

Nel seguente esempio, la risposta mostra DATA=05, che indica che le Tracce 1 e 2 sono abilitate:

File di comando MagTek

L'applicazione MagTek potrebbe includere file di comando come:

• Example Command File.txt
• Change To HID.txt
• Change To Keyboard.txt
• File di configurazione della tastiera per diverse lingue
