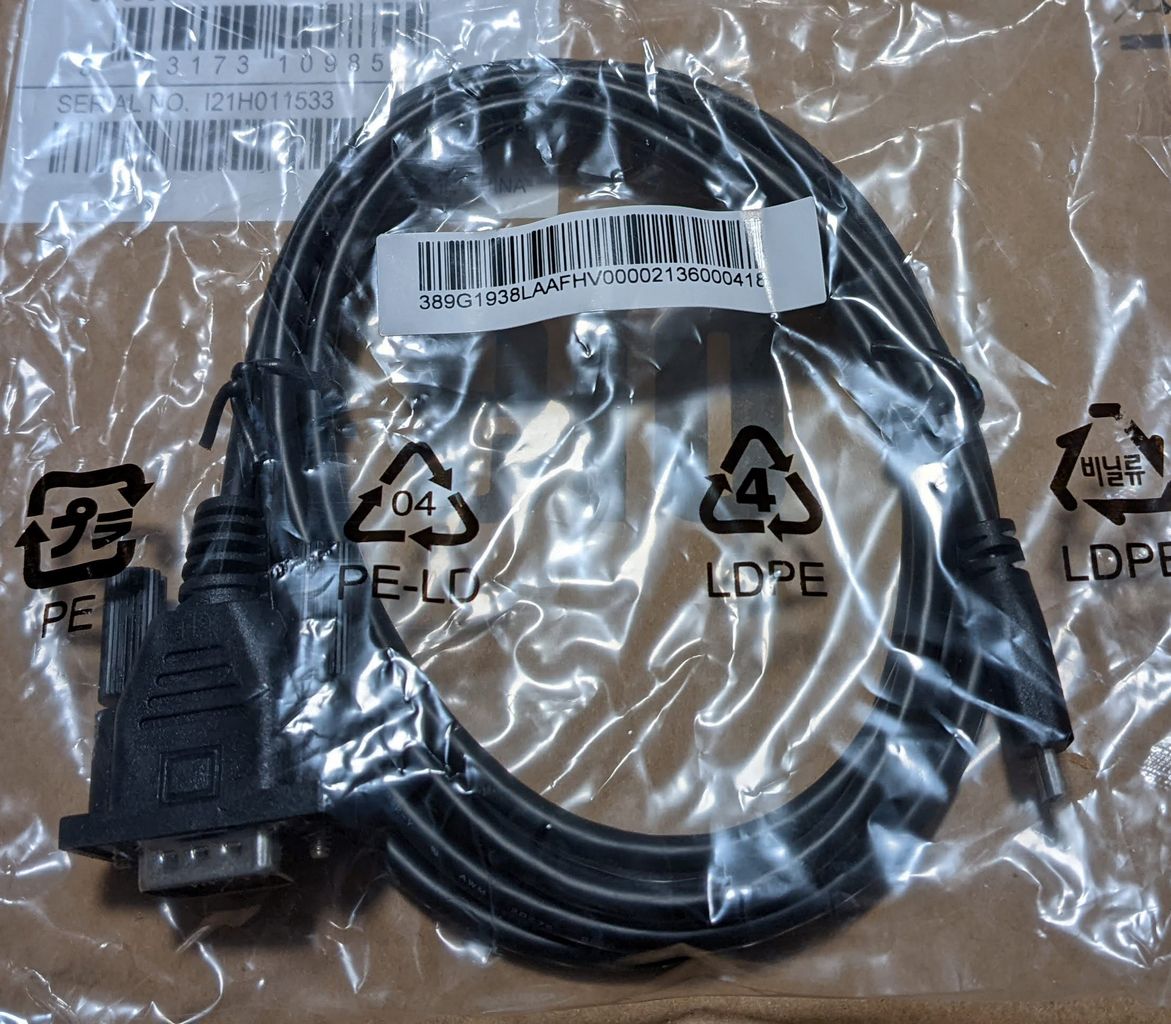

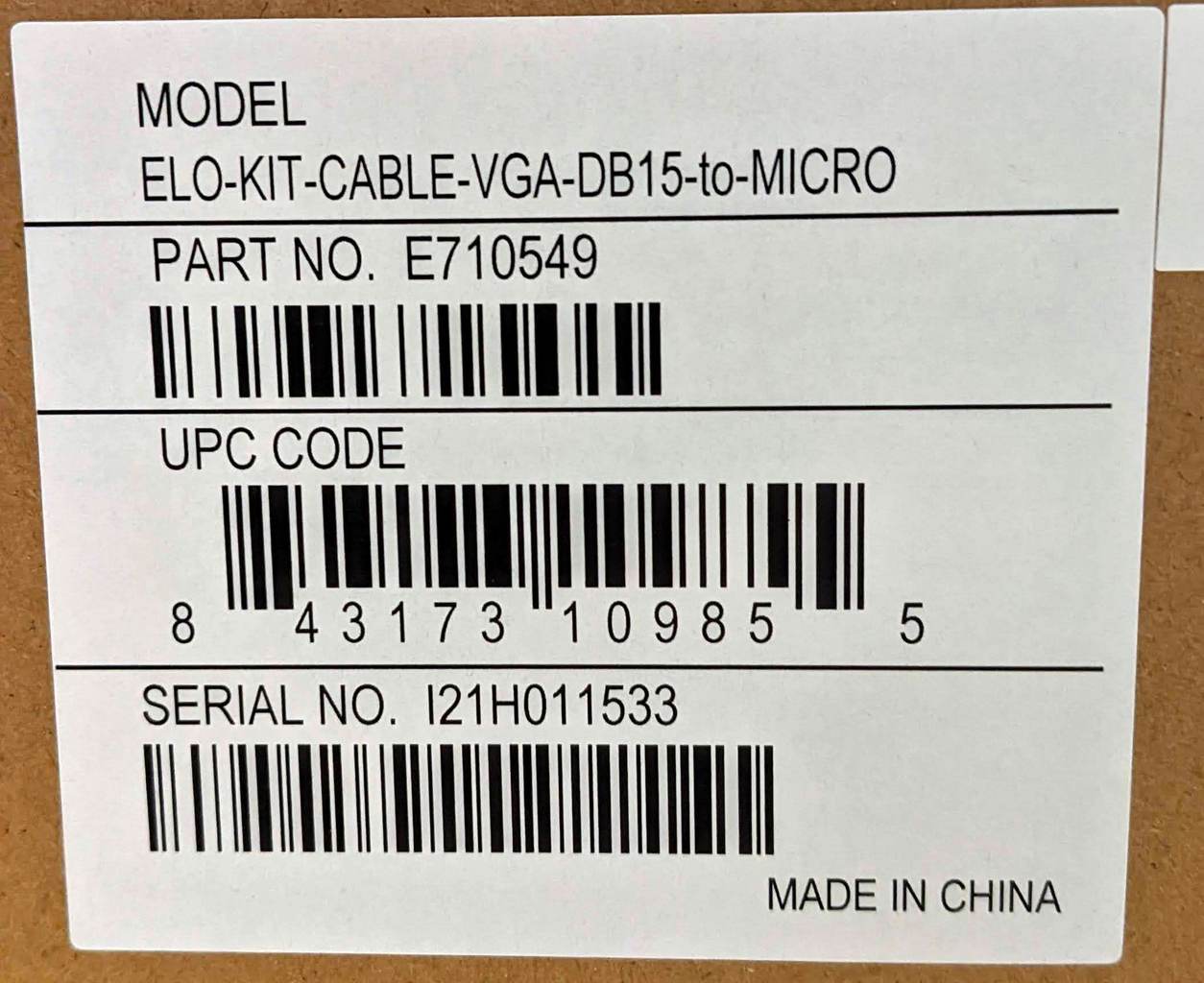

Questo articolo fornisce maggiori informazioni su Elo P/N: E710549, Kit cavo VGA-DB15 a Micro

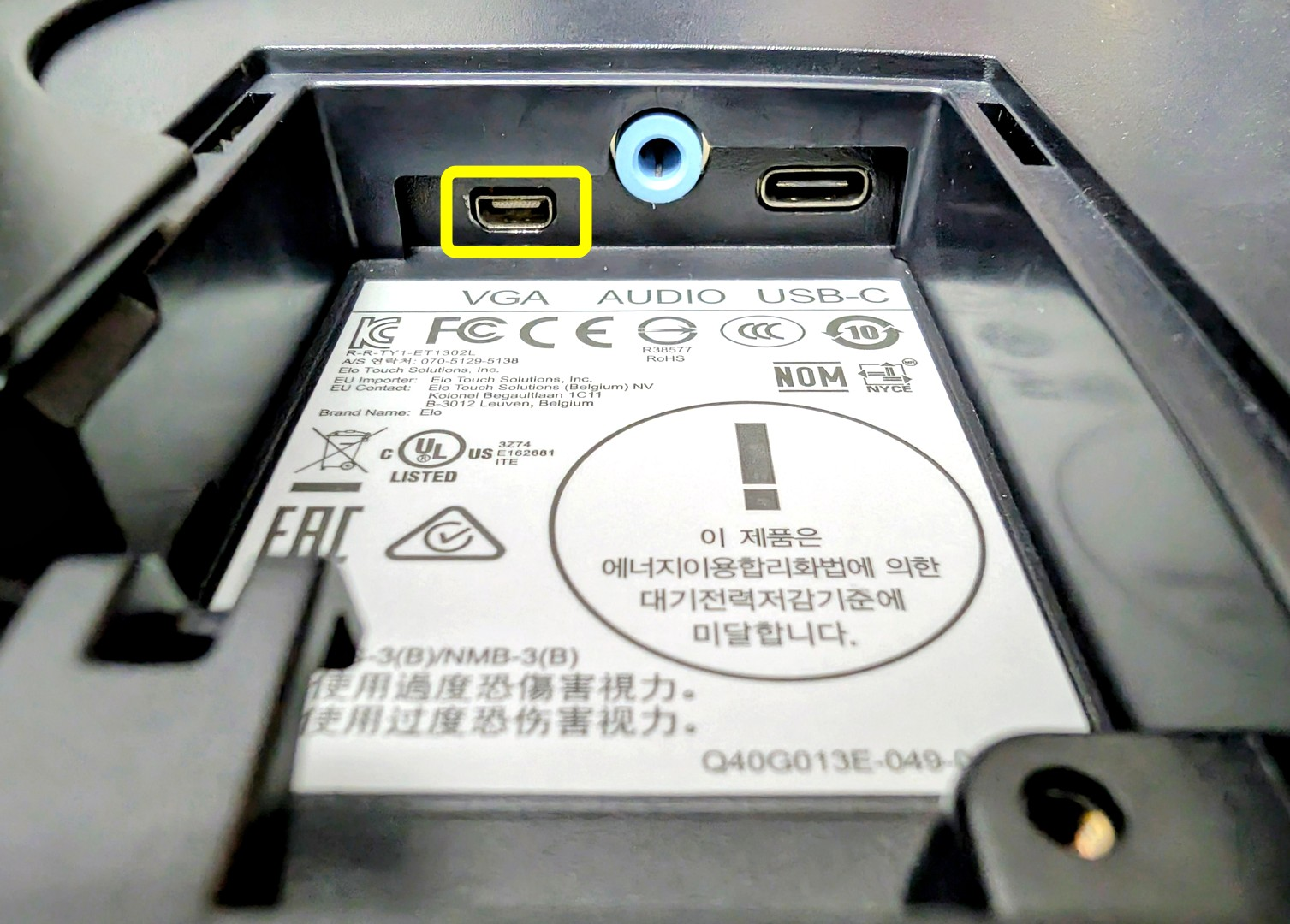

Elo P/N: E710549, Kit cavo VGA-DB15 a Micro è destinato ad essere utilizzato su monitor Elo 1002L, 1302L e 1502L che sono dotati di ingressi VGA con fattore di forma Micro-HDMI. Questo cavo serve per collegare un computer che ha un'uscita VGA standard a 15 pin a un monitor Elo dotato di un ingresso VGA con fattore di forma Micro-HDMI.

Questo cavo è di proprietà di Elo Touch Solutions e prodotto esclusivamente per i nostri monitor dotati di un ingresso VGA con fattore di forma micro-HDMI speciale. Non ci sono sostituti di terze parti disponibili. Il cavo trasmette solo un segnale analogico, non trasmette alcun segnale HDMI. Non è possibile collegare un cavo micro-HDMI standard con segnali HDMI nella porta VGA del monitor Elo, poiché non funzionerà. Non puoi utilizzare un semplice convertitore da HDMI a VGA, poiché questi sono progettati per trasmettere un segnale sorgente HDMI a un ingresso VGA analogico. Quel tipo di adattatori non è retrocompatibile. Vedi ulteriori informazioni qui.

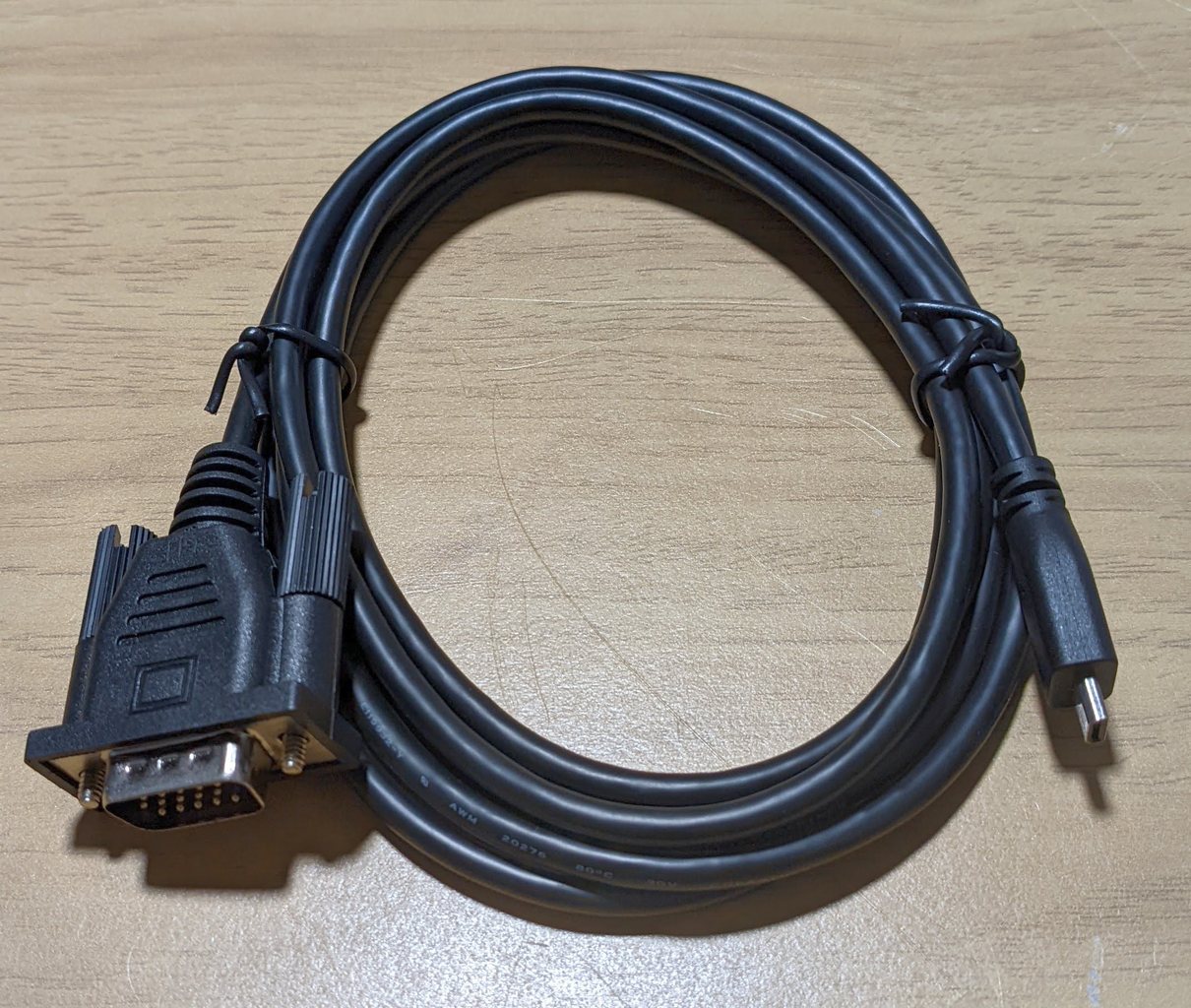

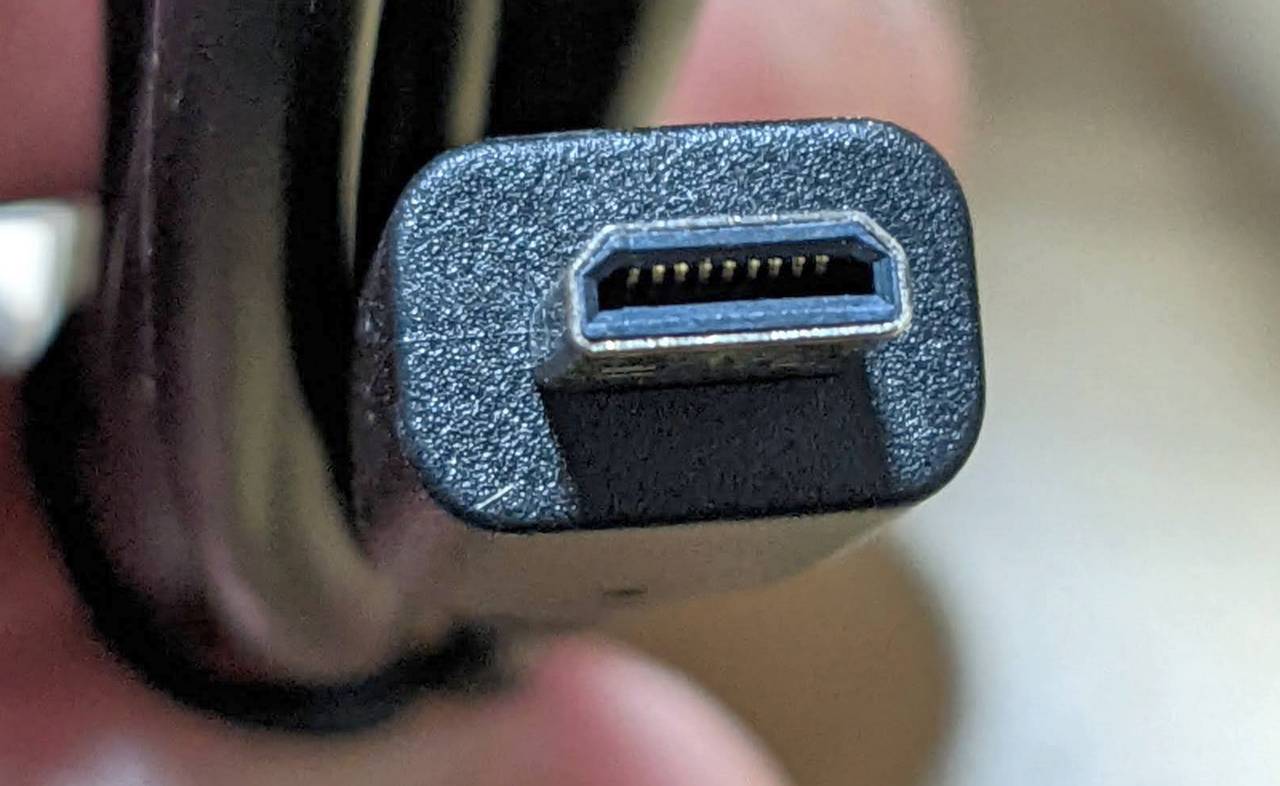

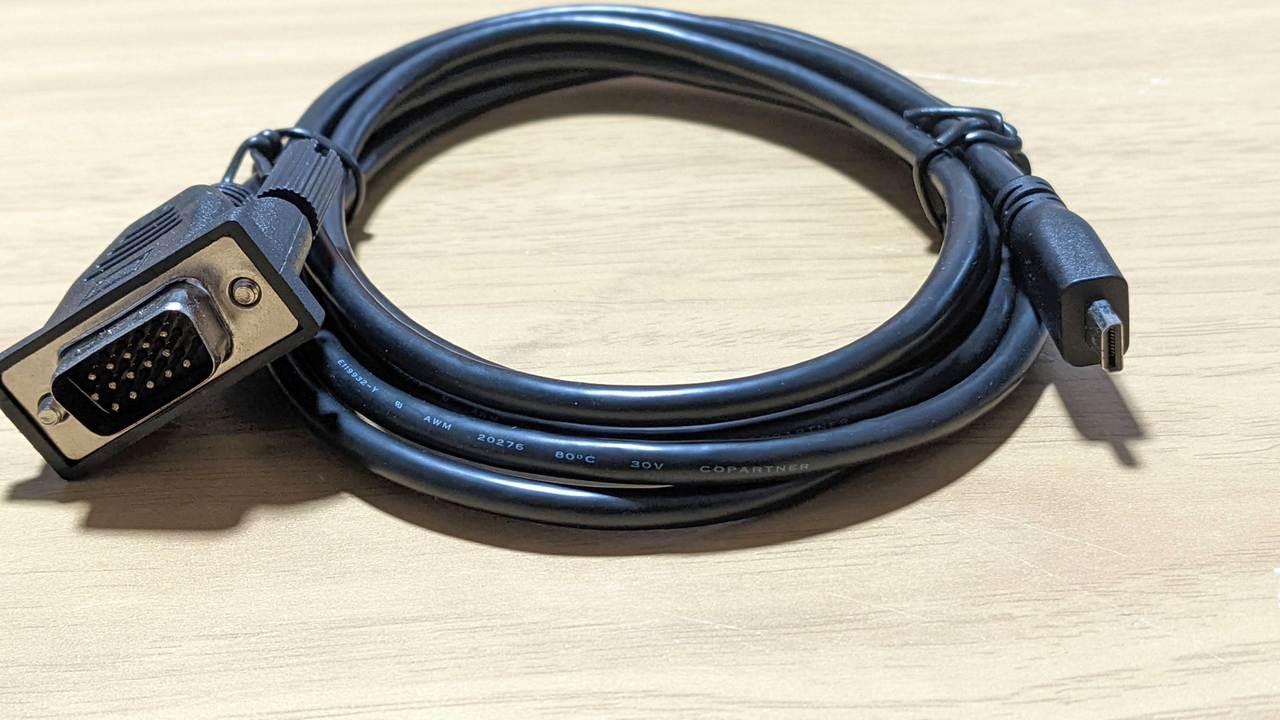

Il cavo Standard VGA a Micro-HDMI deve includere un tipo di connettore sul cavo. Un lato (P1) deve essere un connettore VGA maschio standard, l'altro lato (P2) deve essere Micro-HDMI. Il cavo deve essere lungo 1,8 m, nero

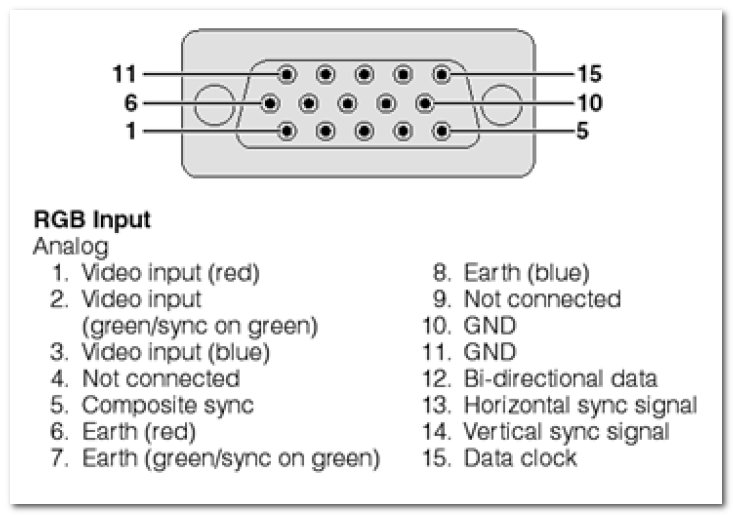

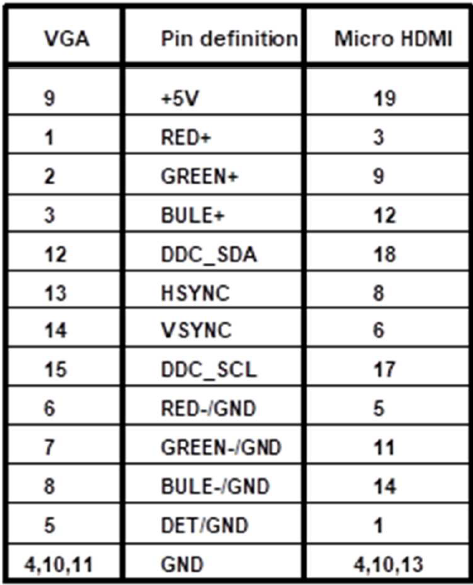

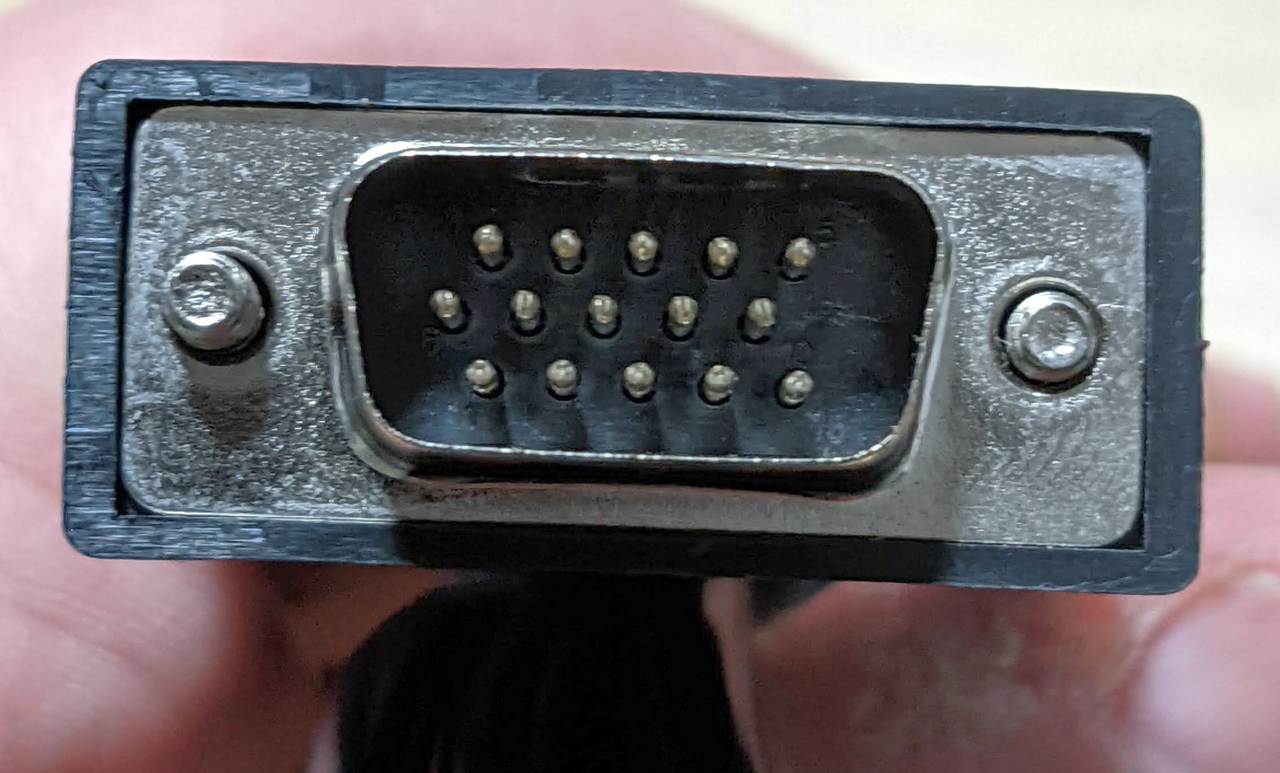

• Lo schema di cablaggio del connettore VGA maschio standard deve essere il seguente:

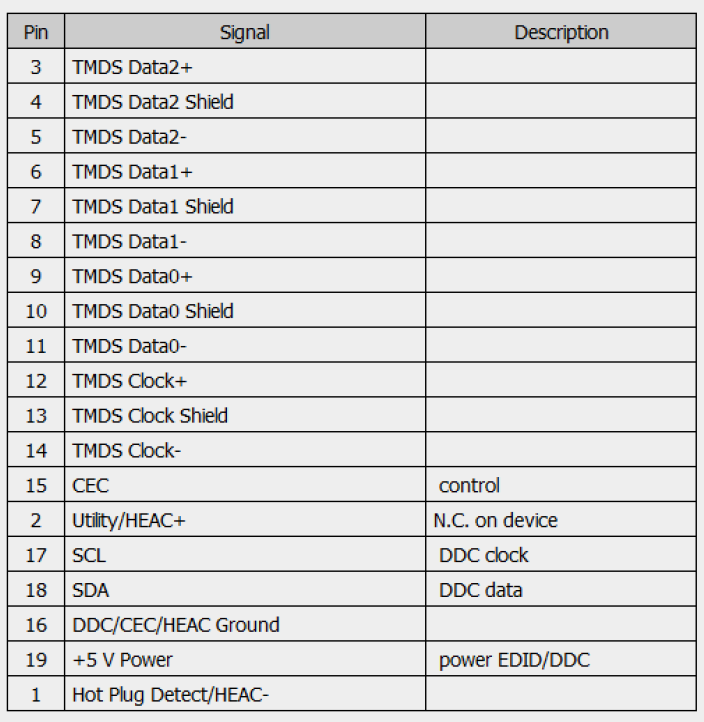

• Lo schema di cablaggio standard Micro-HDMI deve essere il seguente:
