Benvenuto nel Supporto Elo

Driver, informazioni sui prodotti, risposte tecniche e altro ancora.

Qual è il protocollo seriale e il pin-out per il jack TRS rs232 del monitor Elo 5553L?

Questo articolo fornisce il protocollo seriale e il pin-out per il jack TRS rs232 per il monitor Elo 5553L

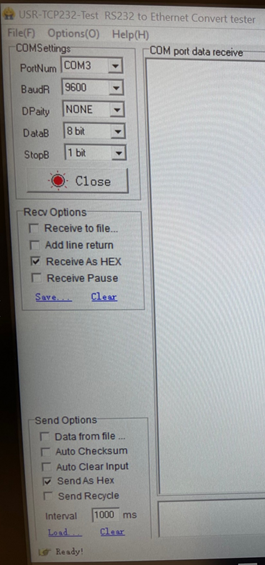

Il protocollo seriale RS232 utilizzato sui monitor Elo 5553L/6553L IDS è riportato di seguito.

  • BUAD Rate = 9600
  • Parity = NESSUNO
  • Data Bits = 8
  • Stop Bits = 1

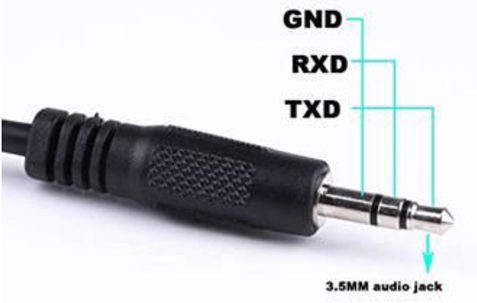

Il Pin-Out e il diagramma del jack TRS da 3,5 mm per Serial RS232 sono mostrati di seguito.
