Questo articolo fornisce ulteriori informazioni sul pannello connettori della serie 63 e sulle interfacce

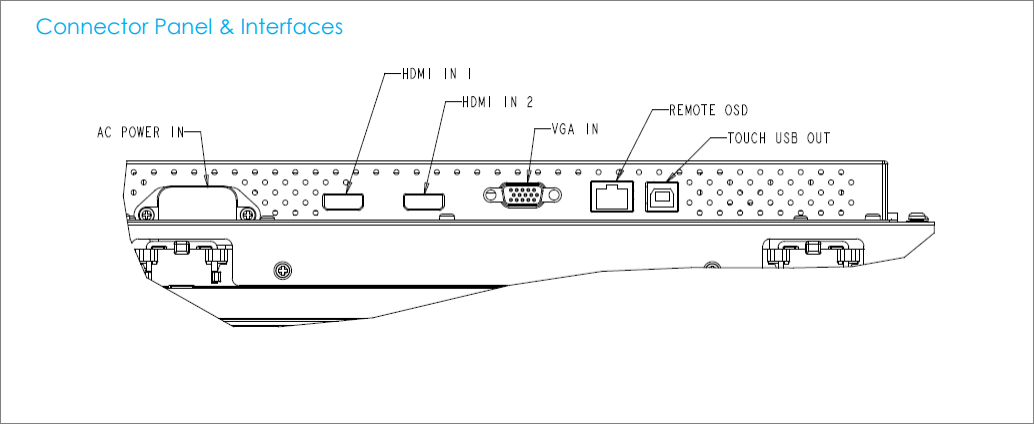

Le informazioni sottostanti mostrano il pannello connettori e le interfacce sui monitor Elo della serie 63 Open Frame.
Le informazioni sottostanti possono essere trovate anche nel Manuale dell'Utente della serie 63.
Connessioni del Display Touch
1. Collega un cavo video dal computer host al monitor. Per i cavi VGA, stringi le viti dei cavi video per le migliori prestazioni.
2. Collega il cavo USB touch tra il connettore USB del monitor e la porta USB del tuo PC. (Non applicabile per i modelli senza touch)
3. Collega il cavo di alimentazione all'ingresso di alimentazione del monitor e alla presa di corrente AC.
4. Il display touch viene fornito nello stato ON.
2. Collega il cavo USB touch tra il connettore USB del monitor e la porta USB del tuo PC. (Non applicabile per i modelli senza touch)
3. Collega il cavo di alimentazione all'ingresso di alimentazione del monitor e alla presa di corrente AC.
4. Il display touch viene fornito nello stato ON.
