Questo articolo spiega quali sono le opzioni di montaggio per i monitor Open Frame della serie 63

Informazioni generali sul montaggio

Il testo OSD può essere ruotato tra modalità ritratto e paesaggio tramite il menu OSD per adattarsi meglio alla tua orientazione di montaggio.

Modalità Ritratto e Paesaggio

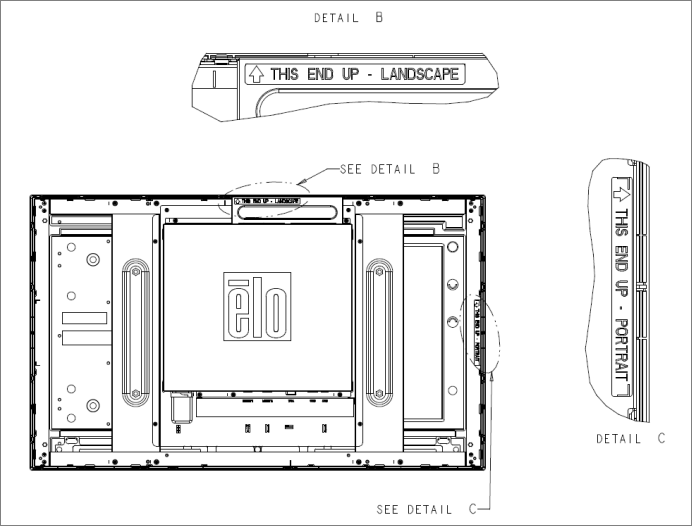

Il monitor può essere installato solo in modalità ritratto o paesaggio seguendo il diagramma sottostante. L'adesivo THIS END UP sarà rivolto verso l'alto.

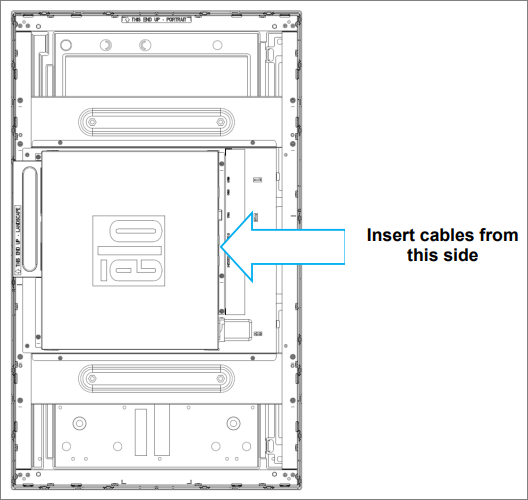

La modalità ritratto può essere installata solo con un'orientazione di 90 gradi in modo che il logo Elo sul retro sia ruotato a sinistra e i cavi siano collegati dal lato destro, come mostra l'immagine seguente.

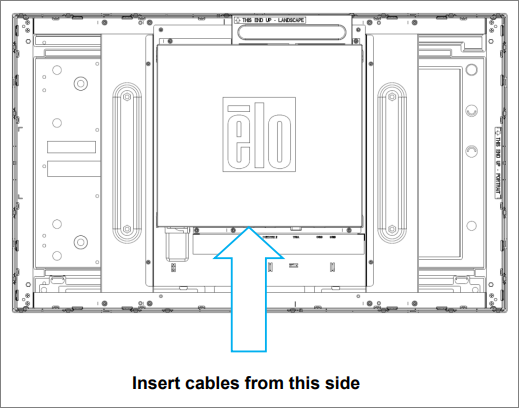

La modalità paesaggio può essere installata solo a 0 gradi in modo che il logo Elo sul retro non sia ruotato e i cavi siano collegati dal fondo, come mostra l'immagine sottostante.



Montaggio Laterale

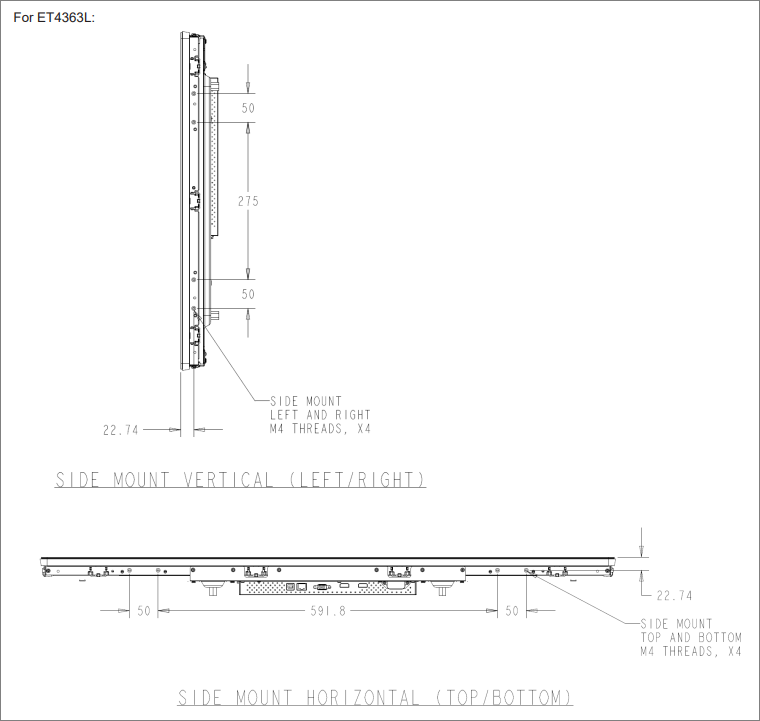

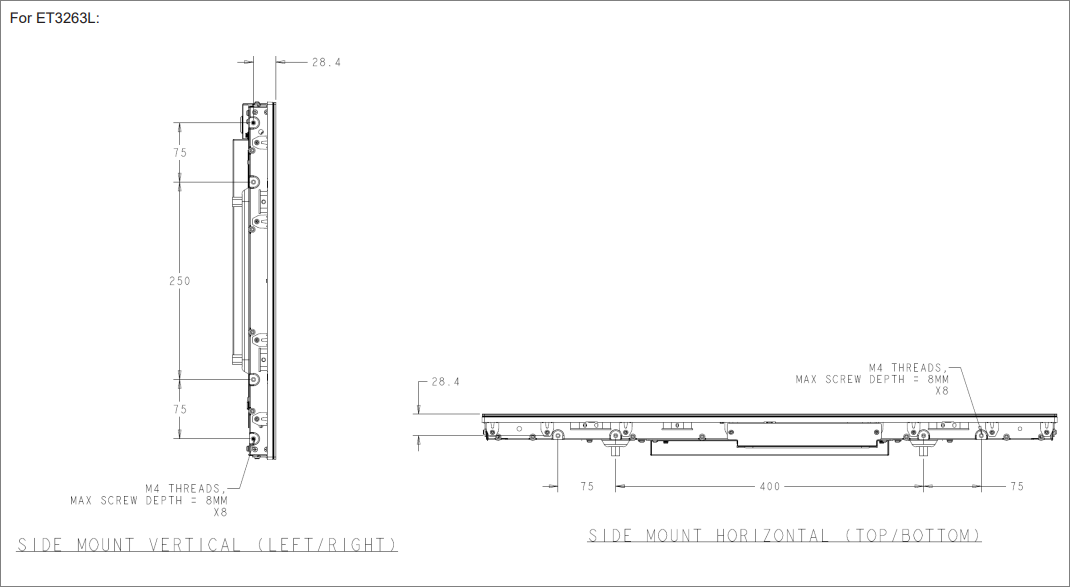

Sono forniti fori filettati sui lati del monitor per il montaggio.




Supporti di Montaggio A Filo
I supporti di montaggio a filo sono inclusi nella confezione e in un kit opzionale per ET3263L/ET4363L.

Montaggio VESA Posteriore

• Per ET3263L:

• Per ET4363L:

Fare riferimento a www.elotouch.com per disegni dimensionale.
