Questo articolo fornisce informazioni su come assemblare e configurare il kit conferenza Elo

Guida rapida all'installazione hardware del kit conferenza Elo

Cosa è incluso

• Camera per conferenze
• Modulo computer i5 Windows 10 con applicazioni
• 2x stilo attivo, 2x stilo passivo
• Carta di licenza software vassoio stilo
• Hub Elo

Altri accessori
Modulo computer - 4x viti M6x50, 4x viti M8x50, 4x distanziali | Vassoio stilo - 2x viti a manopola | Camera per conferenze - 2x viti a manopola | Hub Elo - Guida di riferimento, scheda ricevente con 4x viti, 2x coperchi del vassoio di docking con 3x viti, cavo CAT6 lungo 5 metri, 1x cavo HDMI, 1x cavo USB C e adattatore da Type C a A, 2x staffa di bloccaggio cavo con 2x viti

Cosa è necessario
Display Elo compatibile, supporto a muro o stand con VESA 600x600 o 400x400, cacciavite a croce corto

Passaggi per l'installazione hardware
Nota: Leggere l'intera guida prima di iniziare l'installazione per pianificare la posizione di montaggio, il percorso dei cavi e il posizionamento dell'hub. Elo offre raccomandazioni su come pianificare il montaggio del display, il percorso dei cavi, la posizione della camera e il posizionamento del tavolo da conferenza nella Guida alla Collaborazione Elo disponibile online su www.elotouch.com
Scansiona il codice QR per visualizzare il sito web:



1. Installare il modulo computer Elo (ECM)

A. Disimballare il display e posizionarlo con attenzione con il fronte verso il basso sul tavolo. (Non sollevare dai diffusori o appoggiare il display sui diffusori.)

B. Svitare e rimuovere il coperchio del vassoio di docking (ECM) sul retro del display.


C. Disimballare l'ECM dalla scatola del kit huddle. (Assicurarsi di conservare le due carte di licenza incluse.)

D. Posizionare l'ECM sopra le guide sul retro del display e far scorrere indietro l'ECM per inserire il connettore.



E. Stringere la vite di sicurezza sulla parte anteriore dell'ECM.



2. Installare la scheda ricevente dell'Hub Elo

A. Rimuovere le tre viti dalla copertura del pannello di ricezione sul retro del display e scartare la copertura.



B. Disimballare la scheda ricevente, i nuovi coperchi delle schede riceventi 5553 e 6553 e le viti dalla scatola del kit conferenza.

C. Selezionare un nuovo coperchio per la scheda ricevente per il display 5553L o 6553L e montare la scheda ricevente ad esso con le viti fornite. Usare il coperchio contrassegnato "55" per il 5553L e il coperchio contrassegnato "65" per il 6553L.



D. Collegare la scheda ricevente (con coperchio attaccato) al connettore di docking del display. Fissare il coperchio della scheda ricevente con le tre viti.



3. Installare la camera per conferenze

A. Disimballare la camera per conferenze dalla scatola del kit conferenza.

B. Scegliere un punto di montaggio – superiore, inferiore o su un lato. NOTA: Se si monta la camera nella parte inferiore del display, installare la camera dopo aver montato a muro. Inoltre, si noti che il vassoio per stilo non può essere utilizzato in questa configurazione.

C. Rimuovere il coperchio del connettore Elo Edge Connect™ dalla posizione scelta.



D. Collegare la camera per conferenze al connettore Elo Edge Connect. Assicurarsi che il connettore USB sulla camera sia allineato con il connettore sul display IDS.



E. Fissare la camera al display inserendo e stringendo le viti a manopola lunghe su entrambi i lati.

F. Collegare il cavo a jack cilindrico da 2,5 mm tra la camera e il collegamento più vicino etichettato "CAMERA" sul retro del display IDS.



G. Assicurarsi che il sensore d’immagine sia orientato in modo che la freccia punti verso l’alto ruotando in senso orario o antiorario secondo necessità. (Per il montaggio inferiore, la freccia deve puntare verso il basso)



4. Installare il vassoio per stilo

A. Disimballare il vassoio per stilo dalla scatola del kit huddle.



B. Rimuovere il coperchio del connettore Elo Edge ConnectTM inferiore.

C. Fissare il vassoio per stilo al display inserendo e stringendo le viti a manopola del vassoio per stilo su entrambi i lati del supporto.

D. Posizionare lo stilo per l'uso nel vassoio. (Usare lo stilo attivo per i display PCAP e lo stilo passivo per i display IR.)

5. Montare il display interattivo

A. Montare il display a muro utilizzando il supporto a muro a basso profilo di Elo o un supporto murale di terzi seguendo le istruzioni fornite con il montaggio. (Alcuni sistemi di montaggio di terze parti potrebbero richiedere distanziali da 15 mm e viti di montaggio più lunghe (M6x50mm o M8x50mm) inclusi nel kit huddle per evitare interferenze con l'ECM.)



6. Installare l'Hub Elo™

A. Disimballare l'hub per conferenze e gli accessori dal kit conferenza.
NOTA: Un singolo cavo CAT6 è fornito per il collegamento diretto dell'hub al display. Hardware di interconnessione CAT6 aggiuntivo può essere aggiunto secondo necessità (vedere il manuale utente dell'Hub Elo per esempi). La lunghezza totale del percorso dei cavi non deve superare i 35 metri.

B. Collegare un'estremità del cavo CAT6 alla scheda ricevente dell'Hub Elo sul display.

C. Percorrere il cavo CAT6 fino all'Hub Elo posizionato sul tavolo e collegare.

D. Collegare i cavi HDMI e USB-C forniti all'Hub Elo e attaccare le staffe di bloccaggio con le viti per fissare i cavi all'Hub Elo. I cavi vengono utilizzati per la connessione ai dispositivi.



7. Collegare i cavi e accendere il sistema

A. Collegare un cavo ethernet all'ECM per internet (consigliato). Per la connessione wireless, installare le antenne WiFi sull'ECM.



B. Collegare il cavo di alimentazione AC trovato nella scatola accessori del display Elo.



C. Aprire il coperchio laterale del display e accendere il sistema.




Guida rapida all'installazione software del kit conferenza Elo

1. Configurare il display e l'ECM

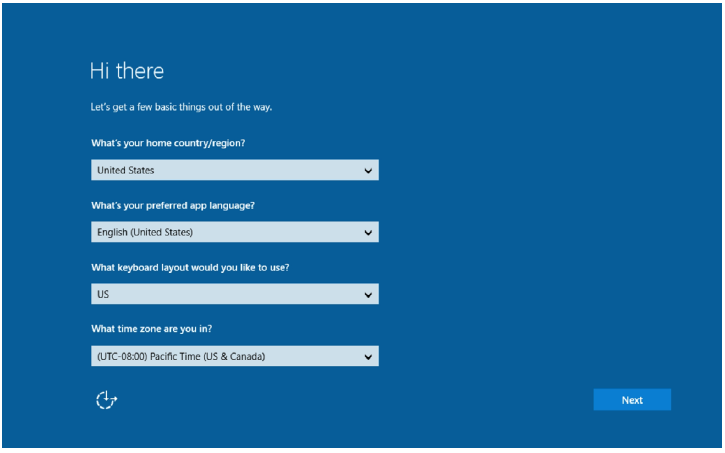

A. Seguire le istruzioni sullo schermo per selezionare la lingua OSD e configurare ora / fuso orario.

B. Seguire le istruzioni di Windows sullo schermo per completare la configurazione di Windows. Questo può essere fatto con la tastiera touch sullo schermo o con la tastiera/mouse collegati via USB al porto laterale del display.

Nota: Il computer deve essere connesso a internet per registrare il software.



2. Installare il software per riunioni
Ad esempio: Installazione di Microsoft Teams

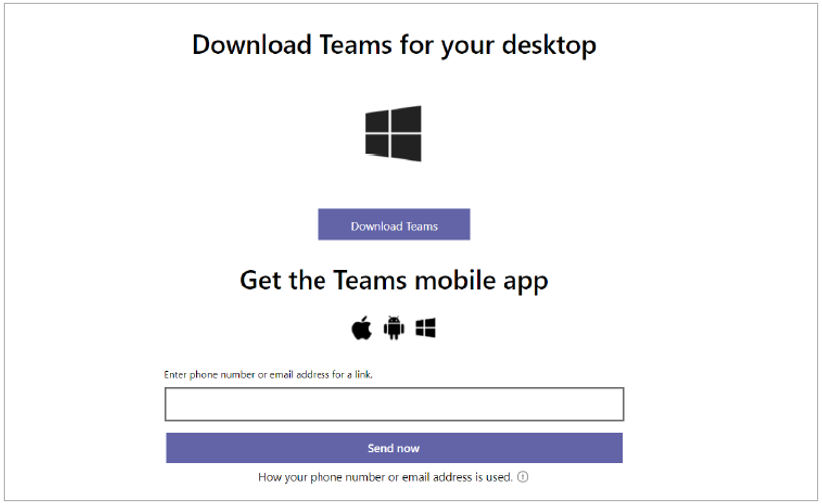

A. Aprire un browser e andare su https://teams.microsoft.com/downloads

B. Scaricare e aprire l'applicazione installer di Teams.

C. Seguire le istruzioni per installare Microsoft Teams.

D. Se si sta installando un'altra applicazione di videoconferenza come Zoom o Cisco Webex, scaricare e seguire le istruzioni per installare quella applicazione.

E. Designare l'hardware Elo come fonti:
i. Altoparlante = Altoparlante a cancellazione di eco
ii. Microfono = Altoparlante dell'Hub Elo
iii. Camera = Camera per conferenze Elo


3. Registrare la licenza Qwizdom Oktopus (software Whiteboard)

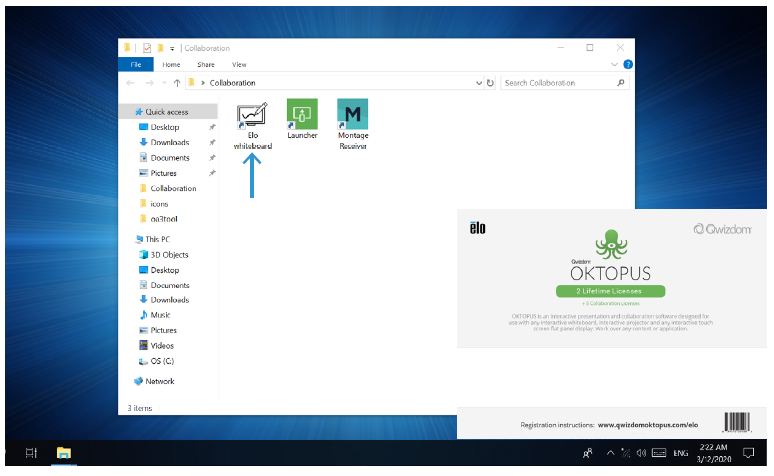

A. Aprire l'applicazione Elo Whiteboard trovata nella cartella Collaborazione sul desktop.

B. Seguire le istruzioni sullo schermo.

C. Usare la carta di licenza conservata dalla scatola del kit huddle.

D. La guida utente di Oktopus può essere trovata su https://qwizdomoktopus.com/user-guide



4. Registrare le licenze DisplayNote Montage e Launcher
(Applicazione di presentazione wireless e organizzatore per riunioni)

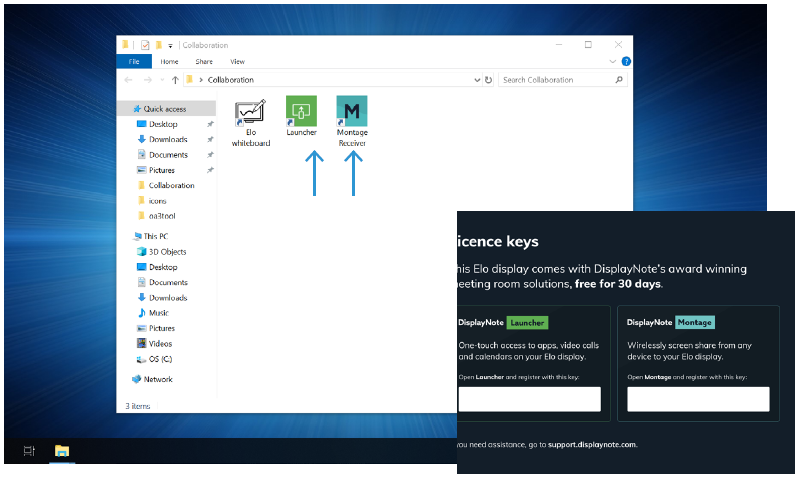

A. Aprire le applicazioni DisplayNote trovate nella cartella Collaborazione sul desktop.

B. Seguire le istruzioni sullo schermo.

C. Usare la carta di licenza conservata dalla scatola del kit huddle.

D. Configurare il Launcher per includere le applicazioni desiderate seguendo le istruzioni trovate su
https://www.displaynote.com/solutions/launcher

E. Informazioni su Montage possono essere trovate su
https://www.displaynote.com/solutions/montage



5. Completare la configurazione della camera per conferenze

A. Avviare il software per riunioni e abilitare la camera nel software per riunioni.

B. L'indicatore di attività verde si illuminerà ogni volta che la webcam è in uso.

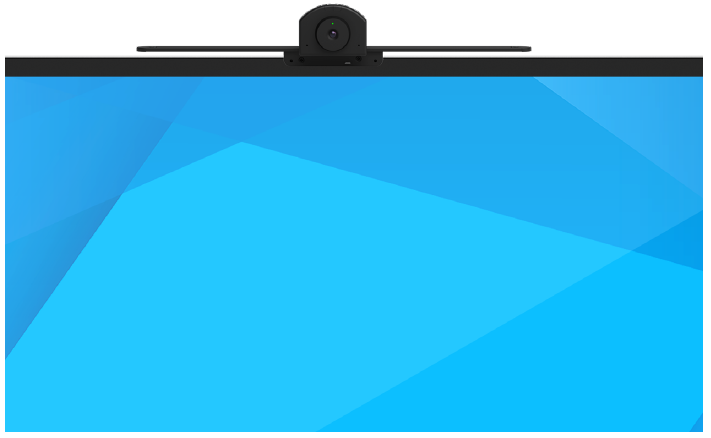

C. Se montata in alto o in basso, far scorrere la camera a sinistra/destra e inclinare secondo necessità per l'area di visione desiderata.

D. Se montata di lato, far scorrere la camera su/giù e inclinare al centro secondo necessità per l'area di visione desiderata.



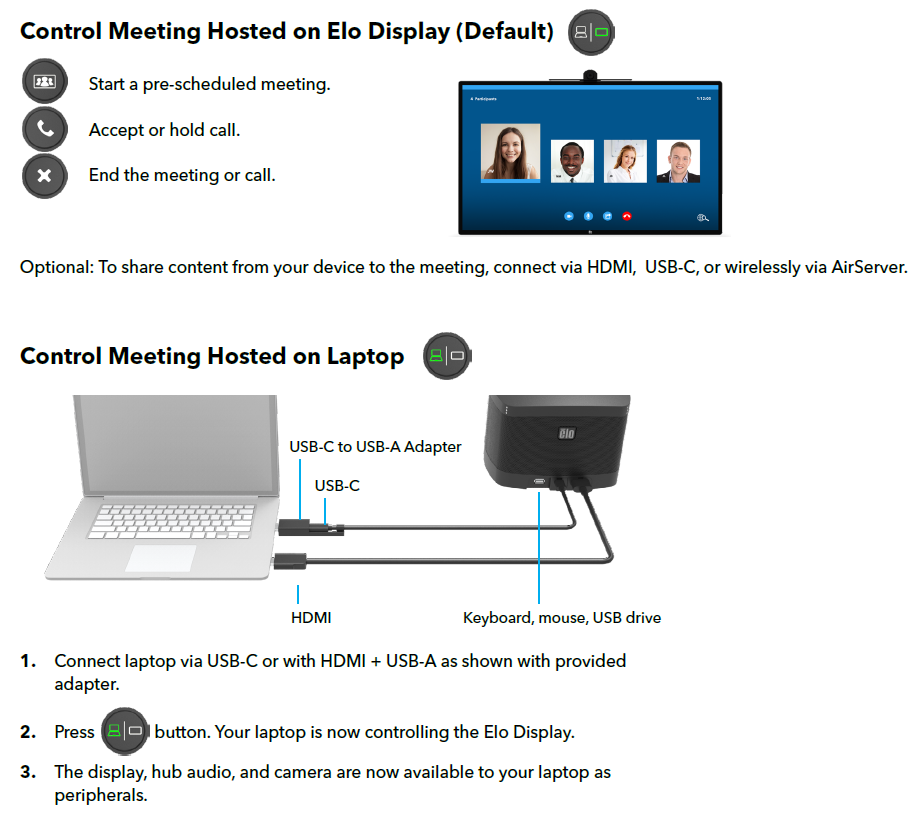

6. Configurazione dell'Hub Elo

A. Si prega di assicurarsi che il software per riunioni sia aperto per abilitare tutte le funzionalità dell'Hub Elo.

B. Usare i pulsanti in cima all'Hub Elo per avviare, fermare e disattivare l'audio della riunione



Scarica una versione .pdf della guida sopra QUI
