Questo articolo fornisce informazioni su come installare il Kit Conferenza Elo

Guida rapida all'installazione hardware del Kit Conferenza

Contenuto della confezione

• Camera per Conferenze
• Modulo Computer i5 con Windows 10 e Applicazioni
• 2x Stilo attivo 2x Stilo passivo
• Carta di licenza per il software del vassoio per stilo
• Elo Hub

Altri accessori
Modulo Computer - 4x viti M6x50, 4x viti M8x50, 4x distanziali | Vassoio per stilo - 2x viti a farfalla | Camera per Conferenze - 2x viti a farfalla | Elo Hub - Manuale di riferimento, scheda ricevitore con 4x viti, 2x coperchi del vassoio di docking con 3x viti, cavo CAT6 da 5 metri, 1x cavo HDMI, 1x cavo USB C & adattatore da Type C a A, 2x staffe di bloccaggio per cavo con 2x viti

Occorrente
Display Elo compatibile, montaggio a parete o supporto con VESA 600x600 o 400x400, cacciavite a croce corto

Passi per l'installazione hardware
Nota: Leggere l'intera guida prima di iniziare l'installazione per pianificare il posizionamento del montaggio, il percorso dei cavi e il posizionamento dell'hub. Elo offre raccomandazioni su come pianificare il montaggio del display, il percorso dei cavi, la posizione della camera e il posizionamento del tavolo da conferenza nella Guida alla Collaborazione Elo disponibile online su www.elotouch.com
Scansiona il codice QR per visualizzare il sito web:



1. Installare il Modulo Computer Elo (ECM)

C. Sballare l'ECM dalla scatola del kit. (Assicurati di salvare le due carte di licenza incluse.)

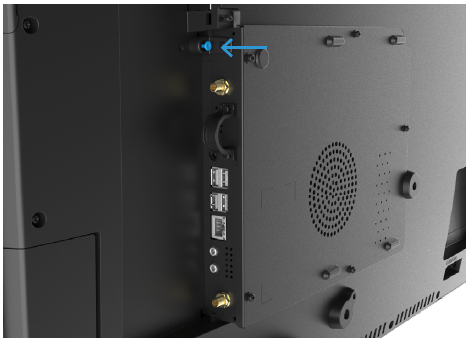

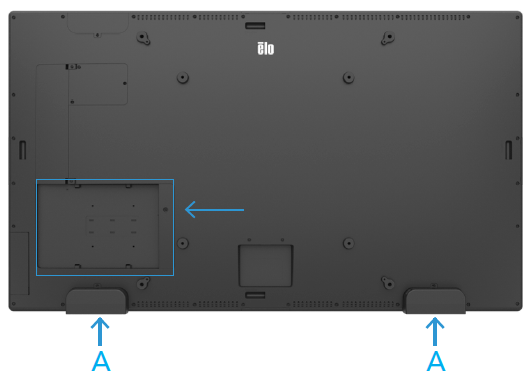

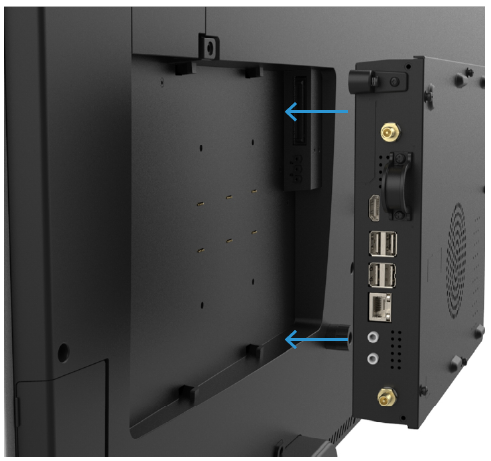

D. Posizionare l'ECM sopra le guide sul retro del display e far scorrere l'ECM indietro per inserire il connettore.



E. Serrare la vite di sicurezza sulla parte anteriore dell'ECM.



2. Installare la Scheda Ricevitore Elo Hub

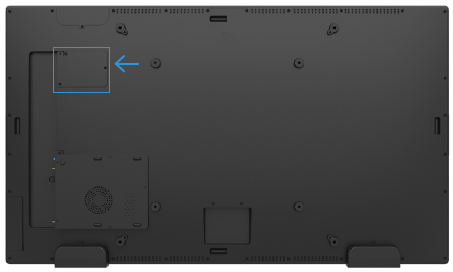

A. Rimuovere le tre viti dal coperchio della scheda ricevitore dalla parte posteriore del display e gettarne il coperchio.



B. Sballare la Scheda Ricevitore, i nuovi coperchi delle Schede Ricevitore 5553 e 6553 e le viti dalla scatola del kit conferenze.

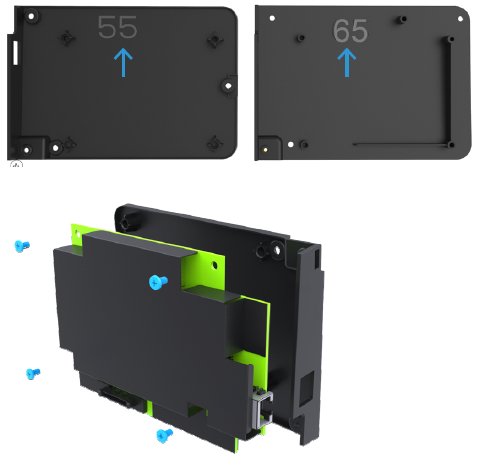

C. Scegliere un nuovo coperchio per la scheda ricevitore per il display 5553L o 6553L e montare la Scheda Ricevitore su di esso con le viti fornite. Utilizzare il coperchio contrassegnato “55” per il 5553L e il coperchio contrassegnato “65” per il 6553L.



D. Collegare la scheda ricevitore (con coperchio attaccato) al connettore di docking sul display. Fissare il coperchio della scheda ricevitore con le tre viti.



3. Installare la Camera per Conferenze

A. Sballare la Camera per Conferenze dalla scatola del Kit Conferenze.

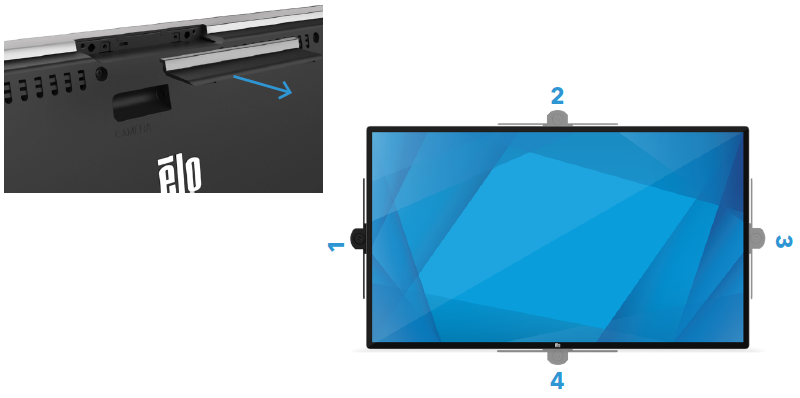

B. Scegliere una posizione di montaggio –  cima, fondo, o qualsiasi lato. NOTA: Se si monta la camera sulla parte inferiore del display, installare la camera dopo il montaggio a parete. Tenere presente che il vassoio per stilo non può essere utilizzato in questa configurazione.

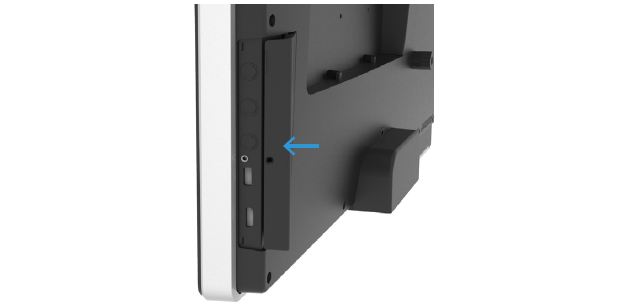

C. Rimuovere il coperchio della porta Elo Edge Connect™ dalla posizione scelta.



D. Collegare la camera per conferenze alla porta Elo Edge Connect. Assicurarsi che il connettore USB sulla camera si allinei con il connettore sul display IDS.

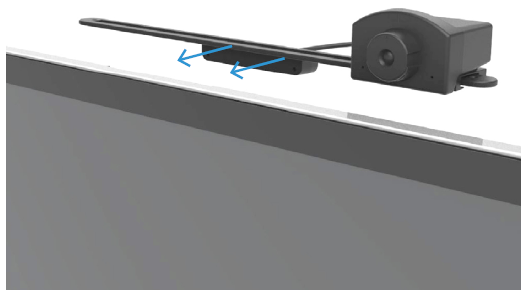

E. Fissare la camera al display inserendo e serrando le lunghe viti a farfalla su entrambi i lati.

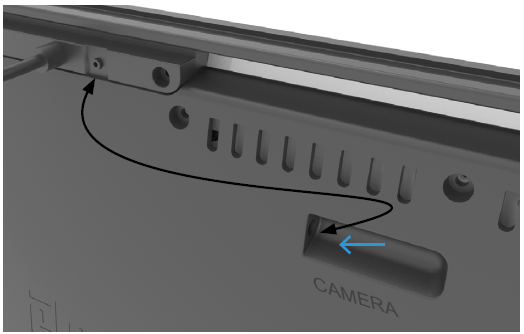

F. Collegare il cavo a jack a barretta da 2.5mm tra la camera e la connessione più vicina etichettata “CAMERA” sul retro del display IDS.

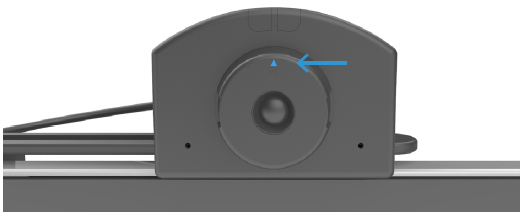

G. Assicurarsi che il sensore dell'immagine sia orientato in modo che la freccia punti verso l'alto ruotando in senso orario o antiorario se necessario. (Per il montaggio inferiore, la freccia deve puntare verso il basso)



4. Installare il Vassoio per Stilo

A. Sballare il vassoio per stilo dalla scatola del kit.

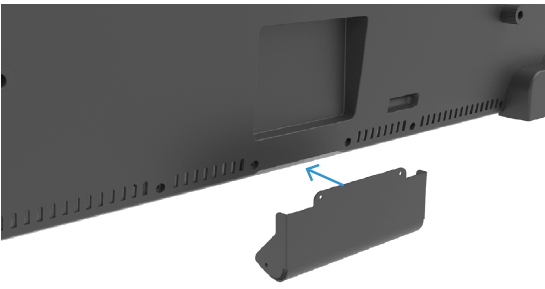

B. Rimuovere il coperchio della porta Elo Edge ConnectTM nella parte inferiore.

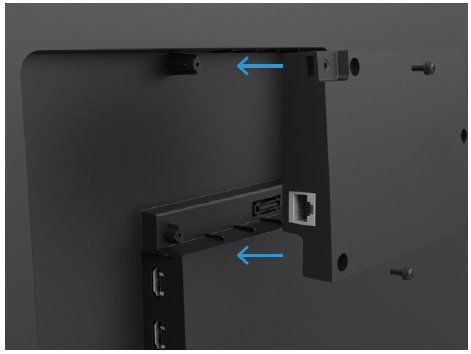

C. Fissare il vassoio per stilo al display inserendo e serrando le viti a farfalla del vassoio per stilo su entrambi i lati della staffa.

D. Posizionare lo stilo per l'uso nel vassoio. (Usare uno stilo attivo per i display PCAP e uno stilo passivo per i display IR.)

5. Montare il Display Interattivo

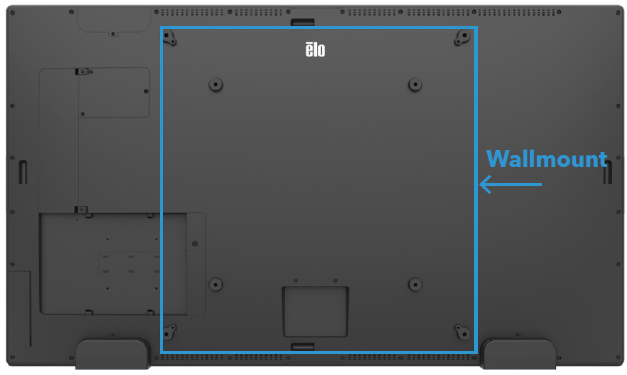

A. Montare il display a parete utilizzando il supporto a parete a basso profilo Elo o un supporto di terzi seguendo le istruzioni fornite con il montaggio. (Alcuni sistemi di montaggio di terzi possono richiedere distanziali da 15 mm e viti di montaggio più lunghe (M6x50mm o M8x50mm) inclusi nel kit per evitare interferenze con l'ECM.)



6. Installare l'Elo Hub™

A. Sballare l'hub conferenze e gli accessori dal kit conferenze.
NOTA: Un singolo cavo CAT6 è fornito per la connessione diretta dell'hub al display. Ulteriore hardware di interconnessione CAT6 può essere aggiunto secondo necessità (vedere il Manuale dell'Utente dell'Elo Hub per esempi). La lunghezza totale del percorso del cavo non deve superare i 35 metri.

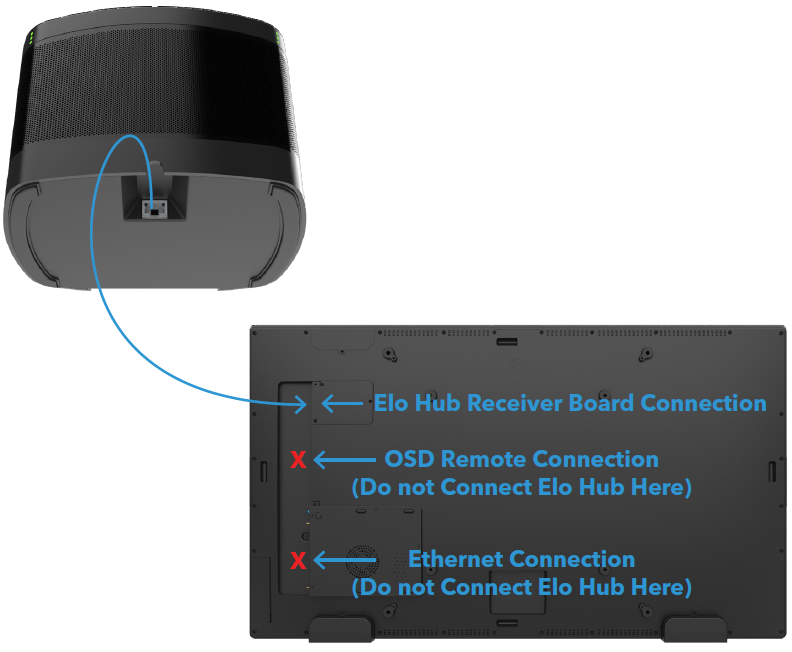

B. Collegare un'estremità del cavo CAT6 alla scheda ricevitore Elo Hub sul Display.

C. Percorrere il cavo CAT6 fino all'Elo Hub posizionato sul tavolo e connettere.

D. Collegare i cavi HDMI e USB-C forniti all'Elo Hub e attaccare le staffe di bloccaggio con le viti per fissare i cavi all'Elo Hub. I cavi vengono utilizzati per la connessione dei dispositivi.



7. Collegare i Cavi e Accendere il Sistema

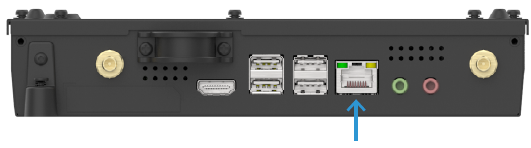

A. Collegare un cavo ethernet all'ECM per internet (Consigliato). Per una connessione wireless, installare le antenne WiFi sull'ECM.

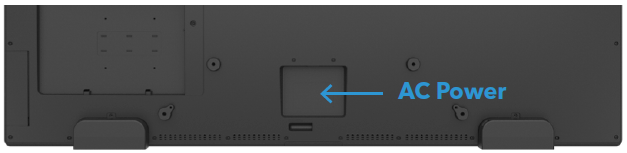

B. Collegare il cavo di alimentazione AC trovato nella scatola degli accessori del display Elo.



C. Aprire il coperchio laterale del display e accendere il sistema.




Scarica una versione .pdf della guida rapida sopra QUI

Per l'articolo sulla guida rapida all'installazione del software, vedere qui.
