Questo articolo descrive come il Elo Backpack possa essere montato direttamente sul retro di qualsiasi monitor IDS della serie 03 e 53

Puoi farlo rimuovendo il coperchio ECM dal monitor e fissando il BackPack ai fori di montaggio VESA filettati 100 x 100 disponibili. Questo consente di montare il monitor a filo su una parete utilizzando un kit di montaggio a parete Elo. Vedi di seguito per i dettagli.

Hardware
1. Monitor IDS Elo della serie 03 o 53 (3203L, 4303L, 5053L, 5503L, 5553L, 6553L)
2. Elo Backpack: https://www.elotouch.com/accessories-elo-backpack-3-0.html

Vedi di seguito per la posizione di montaggio del Backpack utilizzando il kit di supporto di montaggio a profilo ridotto VESA 100mm x 100mm.

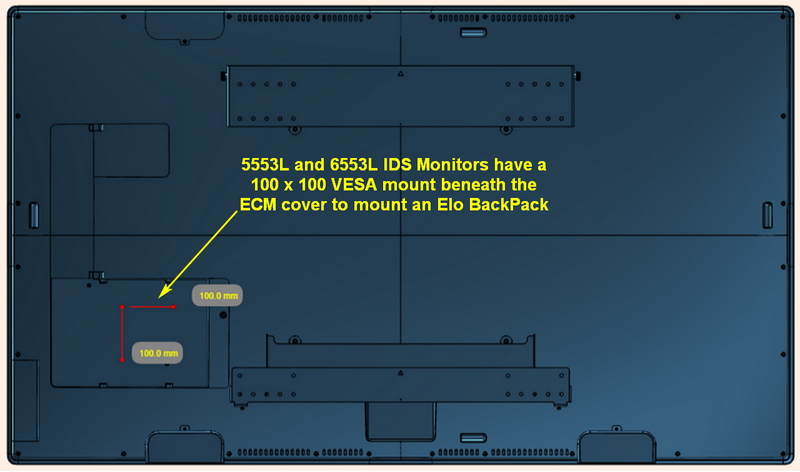

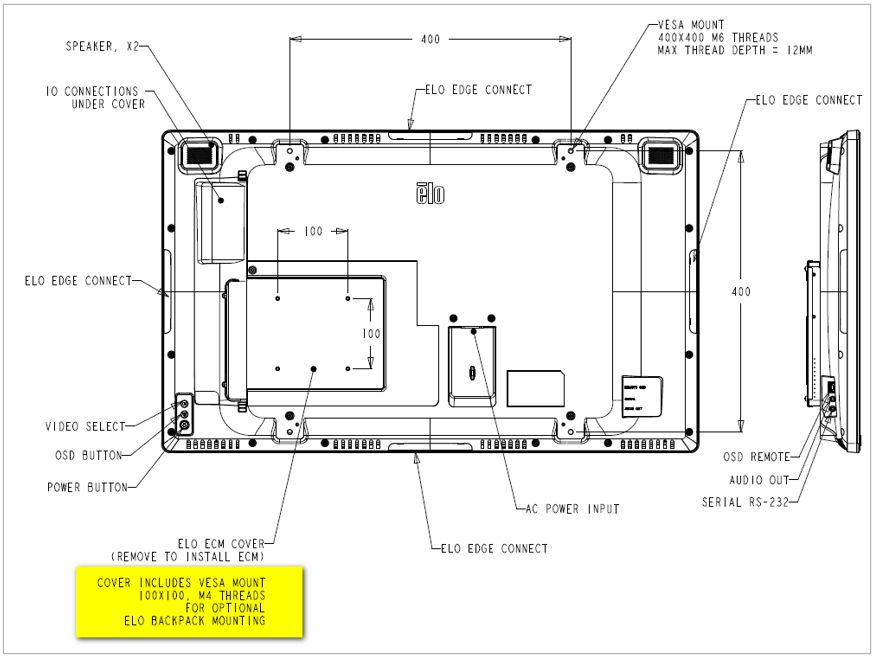

Il disegno sottostante mostra la posizione di montaggio VESA filettata 100 x 100 sui monitor IDS della serie 53

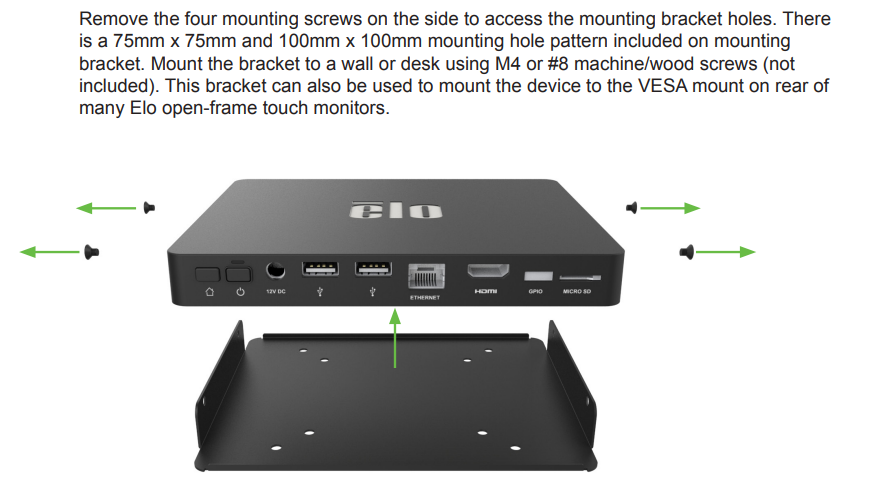

Il Elo BackPack viene fornito con un supporto pre-installato che deve essere rimosso e montato sul monitor.
